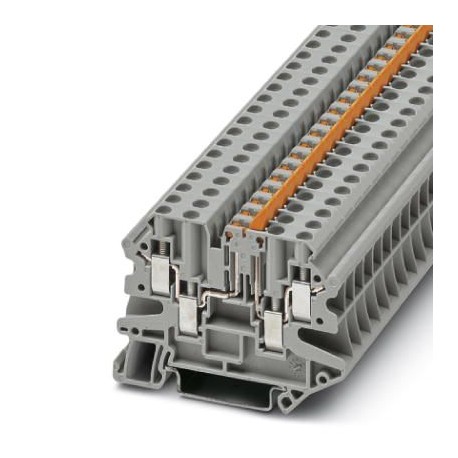

UT 4-QUATTRO-MTL 1051570 PHOENIX CONTACT Faca desligar bloco de terminais
UT 4-QUATTRO-MTL
1051570
PHOENIX_CONTACT
50
Faca desligar bloco de terminais
Régua de terminais interruptível da lâmina, tensão nominal: 500 V, corrente nominal: 20 A, tipo de conexão: Conexão a parafuso, Seção transversal de dimensionamento: 4 mm², seção transversal: 0,14 mm² - 6 mm², montagem: NS 35/7,5, NS 35/15, cor: cinza
Blocos de terminais > Bloco de terminais para separação e medida
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão cinqüenta e um mil quinhentos e setenta |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões seiscentos e setenta e três mil quinhentos sessenta e um |
| Peso por Peça (excluindo embalagem) | 19.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | PL (Polónia) |
Geral
| Número de níveis | Um |
|---|---|
| Número de conexões | Quatro |
| Nominal da seção transversal do | 4 mm2 |
| Cor | cinzento |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Área de aplicação | Indústria ferroviária |
| Máquina de construção | |
| Engenharia de instalações | |
| Nominal de surto de tensão | 6 kV |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Material isolante grupo | Eu |
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
| Corrente Nominal euN | 20-A (com 6 mm2 condutor de seção transversal) |
| Corrente de carga máxima | 20-A (com 6 mm2 condutor de seção transversal) |
| Tensão Nominal UN | 500 V |
| Abra o painel lateral | Sim |
| Proteção contra choque teste de especificação | DIN EN 50274 (VDE 0660-514):2002-11 |
| Parte de trás da mão de protecção | garantido |
| Proteção de dedo | garantido |
| Resultado de picos de tensão de teste | Teste passado |
| A tensão de pico do teste de setpoint | 7.3 kV |
| Resultado da energia de frequência de suportar ensaio de tensão | Teste passado |
| A frequência de alimentação tensão de withstand de setpoint | 1.89 kV |
| Resultado do teste para a estabilidade mecânica do terminal pontos (5 x conexão do condutor) | Teste passado |
| Resultado do teste de flexão de | Teste passado |
| Teste de flexão de velocidade de rotação | 10 rpm |
| Teste de flexão ativa | Cento e trinta e cinco |
| Teste de flexão de condutor de secção transversal/peso | De 0,14 mm2 / 0.2 kg |
| 4 mm2 / 0,9 kg | |
| 6 mmDois/ 1,4 kg | |
| Ensaio de tração resultado | Teste passado |
| Condutor de seção transversal ensaio de tração | De 0,14 mm2 |
| Força de tração setpoint | 10 N |
| Condutor de seção transversal ensaio de tração | 4 mm2 |
| Força de tração setpoint | 60 N |
| Condutor de seção transversal ensaio de tração | 6 mm2 |
| Força de tração setpoint | 80 N |
| Resultado do ajuste apertado no suporte | Teste passado |
| Ajuste apertado na transportadora | NS 35 |
| Setpoint | 1 N |
| Resultado da tensão-ensaio de queda | Teste passado |
| Requisitos, queda de tensão | ≤ 6,4 mV |
| Resultado da elevação da temperatura de teste | Teste passado |
| Curto-circuito resultado de estabilidade | Teste passado |
| Condutor de seção transversal de curto-circuito de teste | 2,5 mm2 |
| Curto tempo atual | 0.3 kA |
| Condutor de seção transversal de curto-circuito de teste | 4 mm2 |
| Curto tempo atual | 0.48 kA |
| Resultado do ensaio térmico | Teste passado |
| Prova de características térmicas (agulha chama) duração efectiva | 30 s |
| Relativo isolamento da temperatura do material de índice (Elec., UL 746 B) | 130 °C |
| Temperatura índice de material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Estática do material isolante aplicação a frio | -60 °C |
| O comportamento de um incêndio para veículos ferroviários (DIN 5510-2) | Teste passado |
| Chama método de ensaio (norma DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Dois |
| NF F16-101, NF F10-102 Classe F | Dois |
| Superfície de inflamabilidade NFPA 130 (ASTM E 162) | passado |
| Específicas de densidade ótica de fumaça NFPA 130 (ASTM E 662) | passado |
| O gás de fumo toxicidade NFPA 130 (SMP 800C) | passado |
| Calorimétricos liberação de calor NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ligação de dados
| Condutor de seção transversal do sólido min. | De 0,14 mm2 |
|---|---|
| Condutor de seção transversal do sólido max. | 6 mm2 |
| Condutor de seção transversal flexível min. | De 0,14 mm2 |
| Condutor de seção transversal flexível max. | 6 mm2 |
| Condutor de seção transversal AWG min. | Vinte e seis |
| Condutor de seção transversal AWG max. | Dez |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 4 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, sólido min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 2,5 mm2 |
| Método de ligação | Conexão a parafuso |
| Comprimento de decapagem | 9 mm |
| Interno cilíndrico gage | A4 |
| Rosca de parafuso | M3 |
| Torque de aperto, o min. | 0,6 Nm |
| Torque de aperto máx. | 0.8 Nm |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noventa e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noventa e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil, cento e quarenta e cincoeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e seiseCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e seiseCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e seis
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e vinte e seteUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e vinte e quatroUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e vinte e quatro12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e vinte e quatro13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Corrente nominal especificada In (EF008250) | 20 A |
| Tensão especificada de funcionamento (EF000228) | 500 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de fixações por nível (EF002660) | 4 |
| Níveis ligados internamente (EF002661) | Sim |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 65.4 mm |
| Profundidade (EF000049) | 49.1 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Cinzento |
| Tipo de corte transversal (EF002546) | Nenhum |
| Com tomada de teste integrado (EF002547) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
