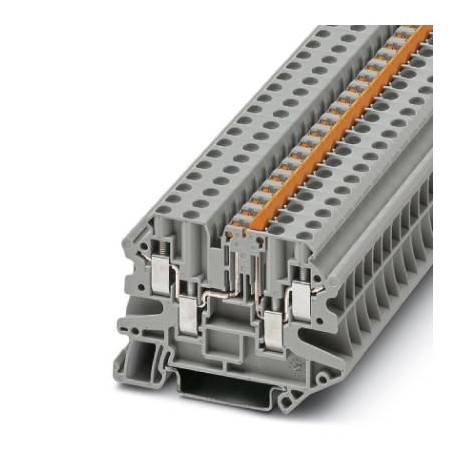

UT 4-QUATTRO-MTL 1051570 PHOENIX CONTACT Нож отсоединить клеммник
UT 4-QUATTRO-MTL
1051570
PHOENIX_CONTACT
50
Нож отсоединить клеммник
Клеммная колодка с прерывистым лезвием, номинальное напряжение: 500 В, номинальный ток: 20 А, тип подключения: Винтовое соединение, Размерное сечение: 4 мм², сечение: 0,14 мм² - 6 мм², крепление: NS 35/7,5, NS 35/15, цвет: серый
Клеммники (клеммные блоки) > (Нож) отсоединить клеммный блок
Bornas
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион пятьдесят одна тысяча пятьсот семьдесят |
|---|---|
| Единица упаковки | 50 ПК |
| Минимальный объем заказа | 50 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626673561 |
| Вес / шт. (без упаковки) | 19.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят девять тысяч десять |
| Страна происхождения | PL (Польша) |
Общие
| Количество уровней | Один |
|---|---|
| Количество подключений | Четыре |
| Номинальное поперечное сечение | 4 мм2 |
| Цвет | серый |
| Изоляционный материал | ПА |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Область применения | Железнодорожной отрасли |
| Машиностроение | |
| Машиностроительный завод | |
| Номинальное импульсное напряжение | 6 кв |
| Степень загрязнения | Три |
| Категория перенапряжения | III в |
| Группа изоляционного материала | Я |
| Подключение в соотв. со стандартной | 60947-7-1 МЭК |
| Номинальный ток IН | 20 A (с 6 мм2 сечение проводника) |
| Максимальный ток нагрузки | 20 A (с 6 мм2 сечение проводника) |
| Номинальное напряжение UН | 500 в |
| Откройте боковую панель | Да |
| Защита от ударов испытание спецификация | АН ДИН 50274 (VDE И 0660-514):2002-11 |
| Задняя часть защиты рук | гарантировано |
| Защита пальцев | гарантировано |
| Результате перенапряжения испытательное напряжение | Тест пройден |
| Испытания пульсации напряжения уставки | 7.3 кв |
| Результат withstand сил-частоты испытательного напряжения | Тест пройден |
| Напряжение тока withstand частоты силы уставки | 1.89 кв |
| Результат испытания на механическую устойчивость точек (5 х соединительный проводник) | Тест пройден |
| Результат пробы на изгиб | Тест пройден |
| Изгиб скорость вращения испытание | 10 об / мин |
| Изгиб получается | Сто тридцать пять |
| Изгиб секции сечение провода/масса | 0.14 мм2 / 0,2 кг |
| 4 мм2 / 0,9 кг | |
| 6 ммДва/ 1.4 кг | |
| Результат испытания на растяжение | Тест пройден |
| Сечение проводников испытания на растяжение | 0,14 мм2 |
| Тяговое усилие уставки | 10 Н |
| Сечение проводников испытания на растяжение | 4 мм2 |
| Тяговое усилие уставки | 60 Н |
| Сечение проводников испытания на растяжение | 6 мм2 |
| Тяговое усилие уставки | 80 Н |
| Результатом плотного прилегания на поддержку | Тест пройден |
| Плотно ложатся на перевозчика | НС 35 |
| Уставки | 1 Н |
| Результате падение напряжения тест | Тест пройден |
| Требования, падение напряжения | ≤ 6,4 МВ |
| Результат испытания на нагрев | Тест пройден |
| Короткий результат стабильности цепи | Тест пройден |
| Проводник сечением испытание короткого замыкания | 2,5 мм2 |
| Кратковременный ток | 0,3 ка |
| Проводник сечением испытание короткого замыкания | 4 мм2 |
| Кратковременный ток | 0.48 ка |
| Результате теплового испытания | Тест пройден |
| Подтверждение тепловых характеристик (иглы пламени) эффективная продолжительность | 30 с |
| Относительная изоляция показатель температуры материала (электр., УЛ 746 Б) | 130 °с |
| Температурный индекс изоляционного материала (DIN-рейку En 60216-1 (VDE и 0304-21)) | 130 °с |
| Статические изоляционный материал применение в холодном | -60 °С |
| Поведение в огне для железнодорожного транспорта (на DIN 5510-2) | Тест пройден |
| Метод испытания пламя (согласно EN 60695-11-10) | Версия v0 |
| Кислородный индекс (Дин Ен ИСО 4589-2) | >32 % |
| НФ ф16-101, НФ Ф10-102 класса | Два |
| НФ ф16-101, НФ Ф10-102 класса F | Два |
| Поверхностная воспламеняемость стандарт nfpa 130 (стандарт ASTM е 162) | прошло |
| Удельной оптической плотности дыма по nfpa 130 (стандарт ASTM е 662) | прошло |
| Токсичность дыма НФПА газа 130 (СМП 800C) | прошло |
| Калориметрические теплоотдачи по nfpa 130 (стандарт ASTM е 1354) | 28 МДж/кг |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) хладагент R22 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) П23 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) Р24 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 дин) из R26 | ГЛ 1 - ХЛ 3 |
Данные соединения
| Проводник сечением сплошной мин. | 0,14 мм2 |
|---|---|
| Проводник сечением сплошной максимум. | 6 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,14 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 6 мм2 |
| Проводника сечение AWG в мин. | Двадцать шесть |
| Проводника сечение AWG Макс. | Десять |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, макс. | 4 мм2 |
| 2 жилы одинакового сечения, сплошной мин. | 0,14 мм2 |
| 2 жилы одинакового сечения, сплошной Макс. | 1,5 мм2 |
| 2 жилы одинакового сечения, многожильный мин. | 0,14 мм2 |
| 2 жилы одинакового сечения, многожильный Макс. | 1,5 мм2 |
| 2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, мин. | 0,14 мм2 |
| 2 жилы одинакового сечения, многожильный, наконечники без пластмассовой втулки, макс. | 1,5 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, мин. | 0,5 мм2 |
| 2 жилы одинакового сечения, многожильный, двойной наконечники с пластиковой втулкой, макс. | 2,5 мм2 |
| Способ подключения | Винтовое соединение |
| Длина зачистки | 9 мм |
| Внутренние цилиндрические Гейдж | А4 |
| Винтовая резьба | М3 |
| Момент затяжки, мин. | 0,6 Нм |
| Момент затяжки макс. | 0,8 Нм |
Стандартов и правил
| Подключение в соотв. со стандартной | 60947-7-1 МЭК |
|---|---|
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) хладагент R22 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) П23 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) Р24 | ГЛ 1 - ХЛ 3 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 дин) из R26 | ГЛ 1 - ХЛ 3 |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девяносто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девяносто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто сорок пятьЭСЛ@СС 5.1Двадцать семь миллионов сто сорок одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов сто сорок одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов сто сорок одна тысяча сто двадцать шестьЭСЛ@СС 8.0Двадцать семь миллионов сто сорок одна тысяча сто двадцать шестьЭСЛ@СС 9.0Двадцать семь миллионов сто сорок одна тысяча сто двадцать шесть
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот двадцать семьСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста двадцать четыреСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста двадцать четыреСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста двадцать четыреСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста десять
| Характеристика | Значение |
|---|---|
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.14 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.14 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.14 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.14 mm² |
| Rated current In (EF008250) | 20 A |
| Rated voltage (EF000228) | 500 V |
| Type of electrical connection 1 (EF002526) | Screw connection |
| Type of electrical connection 2 (EF002527) | Screw connection |
| Number of clamp positions per level (EF002660) | 4 |
| Internally connected stages (EF002661) | Yes |
| Mounting method (EF000003) | DIN rail (top hat rail) 35 mm |
| Material insulation body (EF007543) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Width (EF000008) | 6.2 mm |
| Height (EF000040) | 65.4 mm |
| Depth (EF000049) | 49.1 mm |
| Closing plate required (EF002525) | Yes |
| Colour (EF000007) | Grey |
| Type of cross disconnection (EF002546) | None |
| With integrated test socket (EF002547) | No |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS RU.pdf | 70 Mbytes |
|
