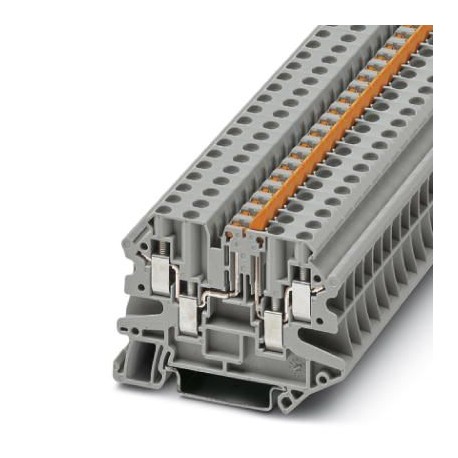

UT 4-QUATTRO-MTL 1051570 PHOENIX CONTACT Messer disconnect terminal block Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UT 4-QUATTRO-MTL 1051570 PHOENIX CONTACT Messer disconnect terminal block

UT 4-QUATTRO-MTL

1051570

PHOENIX_CONTACT

50

Messer disconnect terminal block

Unterbrechbare Lamellenklemme, Nennspannung: 500 V, Nennstrom: 20 A, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 6 mm², Montage: NS 35/7,5, NS 35/15, Farbe: grau

Mehr Infos


Reihenklemmen > Trenn- und Messtrenn-Reihenklemme

Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $334.42
Stückpreis: $6.69
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyEine Million eins und fünfzig tausend fünf hundert siebzig
Verpackungseinheit50 pc
Mindestbestellmenge50 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626673561
Gewicht pro Stück (exklusive Verpackung)19.000 g
Custom tariff numberFünf und achtzig Millionen drei hundert neun und sechzig tausend zehn
HerkunftslandPL (Polen)

Allgemeine

Anzahl der EbenenEins
Anzahl der verbindungenVier
Nennquerschnitt4 mm2
FarbeGrau
IsoliermaterialPA
Entflammbarkeit nach UL 94V0
EinsatzgebietEisenbahn-Industrie
Maschinenbau
Anlagenbau
Bemessungsstoßspannung6 kV
Grad der VerschmutzungDrei
ÜberspannungskategorieIII
Dämmstoff-GruppeIch
Verbindung im acc. mit standardIEC 60947-7-1
Nennstrom IN20 A (bei 6 mm2 Leiterquerschnitt)
Maximaler Laststrom20 A (bei 6 mm2 Leiterquerschnitt)
Nennspannung UN500 V
Öffnen Sie Seite-panelJa
Schock-Schutz-test-SpezifikationDIN EN 50274 (VDE 0660-514):2002-11
Zurück von der hand-Schutzgarantiert
Finger-Schutzgarantiert
Ergebnis stoßspannungsprüfungTest bestanden
Stoßspannungsprüfung Sollwert7.3 kV
Ergebnis der Energiefrequenz widerstandsspannungstestsTest bestanden
Power Frequenz widerstehen Spannung Sollwert1.89 kV
Ergebnis des Tests für die mechanische Festigkeit von Klemmstellen (5 x Leiter-Verbindung)Test bestanden
Infolge der Biege-testTest bestanden
Biege-test rotation speed10 U / min
Biege-test stelltEins hundert fünf und dreißig
Biege-test Leiterquerschnitt/Gewicht0,14 mm2 / 0,2 kg
4 mm2 / 0,9 kg
6 mmZwei/ 1,4 kg
Zugversuch ErgebnisTest bestanden
Leiterquerschnitt Zugversuch0,14 mm2
Zugkraft Sollwert10 N
Leiterquerschnitt Zugversuch4 mm2
Zugkraft Sollwert60 N
Leiterquerschnitt Zugversuch6 mm2
Zugkraft Sollwert80 N
Ergebnis der engen Passform auf UnterstützungTest bestanden
Enge Passform am TrägerNS 35
Sollwert1 N
Ergebnis der Spannung-drop-testTest bestanden
Anforderungen, Spannungsabfall≤ 6,4 mV
Ergebnis von Temperatur-rise-testTest bestanden
Kurzschluss-Stabilitäts-ErgebnisTest bestanden
Leiterquerschnitt short-circuit-Tests2,5 mm2
Kurz-Zeit-Strom -0.3 kA
Leiterquerschnitt short-circuit-Tests4 mm2
Kurz-Zeit-Strom -0.48 kA
Infolge der thermischen testTest bestanden
Nachweis der thermischen Merkmale (Nadel Flamme) effektive Dauer30 s
Relative Isolierung material Temperatur-index (Elektr., UL 746 B)130 °C
Temperatur-index der Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statische Dämmstoff-Anwendung in kalten-60 °C
Verhalten im Feuer für Schienenfahrzeuge (DIN 5510-2)Test bestanden
Flamme-test-Methode (DIN EN 60695-11-10)V0
Sauerstoff-index (DIN EN ISO 4589-2)>32 %
NF F16-101, NF-F10-102 Klasse IZwei
NF F16-101, NF-F10-102 Klasse FZwei
Oberfläche Entflammbarkeit NFPA 130 (ASTM E 162)übergeben
Spezifische optische Dichte von Rauch NFPA 130 (ASTM E-662)übergeben
Die rauchgastoxizität NFPA 130 (SMP 800C)übergeben
Kalorimetrische Wärmeabgabe NFPA 130 (ASTM E 1354)28 MJ/kg
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL-3

Abmessungen

Breite6,2 mm
Länge65.4 mm
Höhe NS 35/7,549,1 mm
Höhe NS 35/1556.6 mm

Verbindungsdaten

Leiterquerschnitt Feste min.0,14 mm2
Leiterquerschnitt solid max.6 mm2
Leiterquerschnitt flexibel min.0,14 mm2
Leiterquerschnitt flexibel max.6 mm2
Leiterquerschnitt AWG min.Sechs und zwanzig
Leiterquerschnitt AWG max.Zehn
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min.0,14 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.4 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,14 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.4 mm2
2 Leiter mit gleichem Querschnitt, Feste min.0,14 mm2
2 Leiter mit gleichem Querschnitt, Feste max.1,5 mm2
2 Leiter mit gleichem Querschnitt, mehrdrähtig min.0,14 mm2
2 Leiter mit gleichem Querschnitt, verseilt max.1,5 mm2
2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse min.0,14 mm2
2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse max.1,5 mm2
2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min.0,5 mm2
2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max.2,5 mm2
Verbindungs-MethodeVerschraubung
Abisolierlänge9 mm
Interne zylindrische gageA4
GewindeM3
Anzugsdrehmoment, min.0,6 Nm
Anzugsmoment max0,8 Nm

Normen und Vorschriften

Verbindung im acc. mit standardIEC 60947-7-1
Entflammbarkeit nach UL 94V0
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24HL 1 - HL-3
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26HL 1 - HL-3

Environmental Product Compliance

REACh-SVHCBlei 7439-92-1

Klassifikationen

eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neun und neunzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neun und neunzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert fünf und vierzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechs und zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechs und zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sechs und zwanzig

ETIM for 1051570 Reihenklemmen (EC000902)
Merkmal Wert
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.14 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.14 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.14 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 0.14 mm²
Bemessungsstrom In (EF008250) 20 A
Bemessungsspannung (EF000228) 500 V
Ausführung elektrischer Anschluss 1 (EF002526) Schraubanschluss
Ausführung elektrischer Anschluss 2 (EF002527) Schraubanschluss
Anzahl der Klemmstellen je Etage (EF002660) 4
Etagen intern gebrückt (EF002661) Ja
Montageart (EF000003) Hutschiene TH35
Werkstoff des Isolierkörpers (EF007543) sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Breite (EF000008) 6.2 mm
Höhe (EF000040) 65.4 mm
Tiefe (EF000049) 49.1 mm
Abschlussplatte erforderlich (EF002525) Ja
Farbe (EF000007) grau
Ausführung der Quertrennung (EF002546) ohne
Mit integrierter Prüfbuchse (EF002547) Nein
