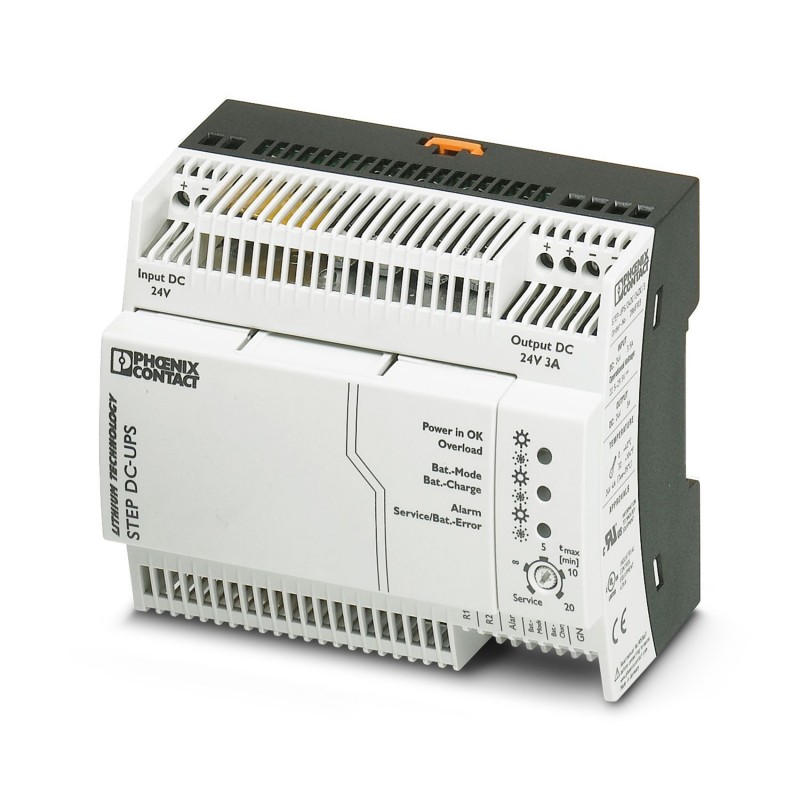

STEP-UPS/24DC/24DC/3 2868703 PHOENIX CONTACT Fonte de alimentação ininterrupta
STEP-UPS/24DC/24DC/3
2868703
PHOENIX_CONTACT
Fonte de alimentação ininterrupta
Fonte de alimentação ininterrupta com módulo de bateria integrado. O módulo de bateria STEP-BAT/LIPO/18.5 DC/1.4 AH pode ser encomendado separadamente.
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2868703 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 298 (C-4-2017) |
| GTIN | 4046356519939 |
| Peso por unidade (exclusive embalagem) | 450,000 GRM |
| Número do imposto alfandegário | 85371091 |
| País de origem | PL (Polônia) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | 0 °C ... 40 °C |
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 45 °C |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
| Classe climática | 3K3 (de acordo com EN 60721) |
| Grau de impurezas | 2 |
Dados de entrada
| Tensão de entrada | 24 V DC |
|---|---|
| Tensão nominal de entrada | 24 V DC |
| Faixa de tensão de entrada | 22,5 V DC ... 29,5 V DC |
| Consumo de corrente (processo de carregamento) | < 0,5 A (Processo de carregamento (ICharge = máx, IOut = 0)) |
| Consumo de corrente (máximo) | 4,7 A |
| Consumo de corrente (estado ocioso) | < 30 mA |
| Limite comutável fixo | < 22,5 V |
| Limite comutável variável | 1 V / 1 s |
| Fusível de entrada, instalado | 7 A (lento, interno) |
Dados de saída (operação de rede de 24 V DC)
| Tensão nominal de saída | 24 V DC |
|---|---|
| Faixa de tensão de entrada (dependente da tensão de entrada) | 22,5 V DC ... 29,5 V DC (UOut= UIn- 0,3 V DC) |
| Corrente nominal de saída (IN) | 3 A (0 °C ... 40 °C) |
Dados de saída (modo de bateria 24 V DC)
| Tensão nominal de saída | 24 V DC |
|---|---|
| Faixa de tensão de entrada (dependente da tensão de entrada) | 23 V DC ... 26,5 V DC (UOut= UIn (t-1)) |
| Corrente nominal de saída (IN) | 3 A (0 °C ... 40 °C) |
Geral
| Tecnologia IQ | não |
|---|---|
| Peso líquido | 0,45 kg |
| Bateria | Polímero de lítio |
| Classe de proteção | III |
| MTBF (IEC 61709, SN 29500) | > 1401000 h (40 °C) |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Instrução de montagem | alinhamento possível: horizontal 0 mm, vertical 50 mm |
Dados de conexão entrada
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 12 |
| Comprimento de isolamento | 6,5 mm |
| Rosca | M3 |
Dados de conexão saída
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 12 |
| Comprimento de isolamento | 6,5 mm |
| Rosca | M3 |
Dados de conexão da sinalização
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 12 |
| Comprimento de isolamento | 6,5 mm |
| Rosca | M3 |
Operação de carga
| Teste de qualidade da bateria | sim, em caso de um carregamento e ciclicamente uma vez por mês |
|---|---|
| Proteção contra descarga total | < 15 V DC |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Resistência contra interferência | EN 61000-6-2 |
| Conexão conforme norma | CUL |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | 4 kV (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 10 V/m (Grau de precisão de teste 3) |
| Faixa de frequência | 1,4 GHz ... 2 GHz |
| Resistência do campo de teste | 3 V/m (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Normas / Determinações | EN 61000-6-3 |
| EN 61000-4-6 | |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Tensão | 10 V (Grau de precisão de teste 3) |
| Norma - Segurança elétrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos | EN 50178/VDE 0160 (PELV) |
| Certificações UL | UL requerido UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) | < 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2868703-STEP-UPS/24DC/24DC/3 | 130 Kbytes |
|
