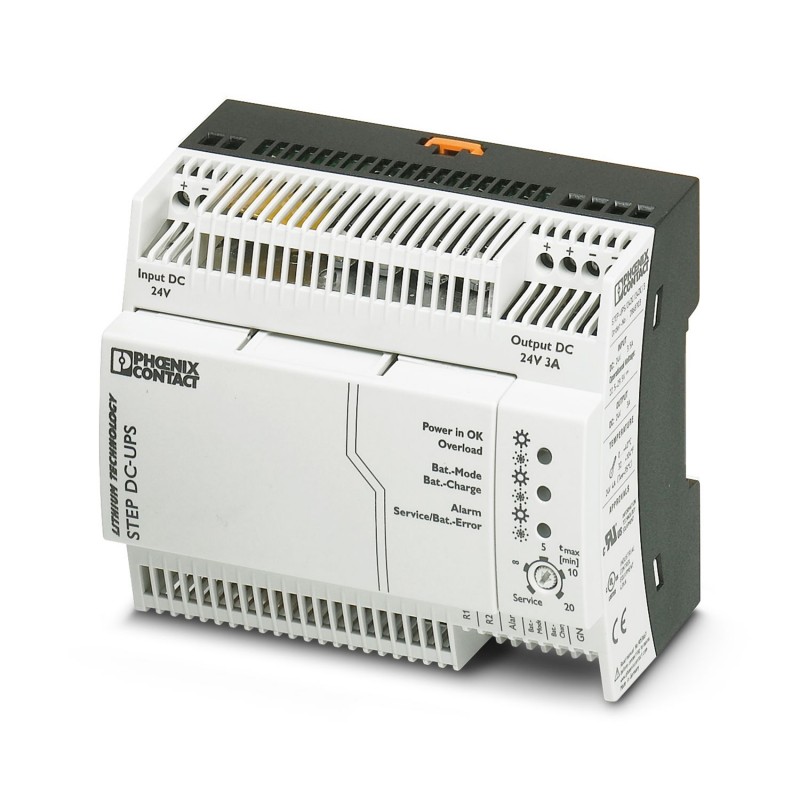

STEP-UPS/24DC/24DC/3 2868703 PHOENIX CONTACT Sistema de alimentación ininterrumpida con módulo de batería in..
STEP-UPS/24DC/24DC/3
2868703
PHOENIX_CONTACT
Sistema de alimentación ininterrumpida con módulo de batería integrado. El módulo de batería STEP-BAT/LIPO/18.5 DC/1.4 AH puede pedirse por separado.
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Datos de entrada
| Funcionamiento DC | |
| Tensión de entrada | 24 V DC |
| Margen de tensión nominal de entrada | 24 V DC |
| Rango de tensión de entrada | 22,5 V DC ... 29,5 V DC |
| Tipo de tensión de la tensión de alimentación | CC |
| Tiempo buffer | 50 min. (1 A) |
| 25 min. (2 A) | |
| 17 min. (3 A) | |
| Selector giratorio de programas | Servicio |
| | |
| 5 min | |
| 10 min | |
| 20 min | |
| Absorción de corriente | 4,7 A |
| < 30 mA | |
| < 0,5 A (Proceso de carga (ICharge = max, IOut = 0)) | |
| Umbral de activación fijo | < 22,5 V |
| Umbral de activación variable | 1 V / 1 s |
| Tiempo de conexión típico | < 0,5 s |
| Fusible de entrada | 7 A (Lento, interno) |
Datos de salida
| Rendimiento | > 98 % (Funcionamiento en red con acumulador de energía cargado) |
| > 95 % (Servicio de batería) | |
| Tensión nominal de salida | 24 V DC |
| Corriente nominal de salida (IN) | 3 A (0 °C ... 40 °C) |
| Limitación de la corriente de salida | Con funcionamiento en red según la limitación de corriente preconectada. |
| > 4 A (Servicio de batería) | |
| POWER BOOST (IBoost) | 4 A (0 °C ... 35 °C) |
| Tiempo de puenteo | 900 s |
| Derating | 35 °C ... 40 °C (5 %/K) |
| Potencia de salida | 72 W |
| Potencia disipada | 0,6 W (Funcionamiento en red) |
| 2 W (Funcionamiento en red) | |
| 4,4 W (Funcionamiento en red) | |
| 1,1 W (Servicio de batería) | |
| 3,8 W (Servicio de batería) | |
| 10 W (Servicio de batería) | |
| Posibilidad de conexión en serie | no |
| Funcionamiento en red | |
| Tensión nominal de salida | 24 V DC |
| Gama de tensión de salida | 22,5 V DC ... 29,5 V DC (UOut= UIn- 0,3 V DC) |
| Corriente de salida Imáx. | 4 A (0 °C ... 35 °C) |
| Corriente nominal de salida (IN) | 3 A (0 °C ... 40 °C) |
| Funcionamiento a batería | |
| Tensión nominal de salida | 24 V DC |
| Gama de tensión de salida | 23 V DC ... 26,5 V DC (UOut= UIn (t-1)) |
| Corriente de salida Imáx. | 4 A (0 °C ... 35 °C) |
| Corriente nominal de salida (IN) | 3 A (0 °C ... 40 °C) |
| Señal: Alarma | |
| Descripción de la salida | Transistor |
| Señal: Battery Charge | |
| Descripción de la salida | Transistor |
| Señal: Battery Mode | |
| Descripción de la salida | Transistor |
Acumuladores de energía
| Tensión nominal UN | 18,5 V DC |
| Tensión al final de la carga | 18,5 V DC ... 21 V DC |
| Corriente de carga | 0,4 A |
| Capacidad nominal | 1,4 Ah |
| Margen de capacidad nominal | 1,4 Ah |
| Protección para descargas excesivas | < 15 V DC |
| Tecnología batería | LIPO |
| Medio de almacenamiento | Polímero de litio |
| Prueba de presencia batería (cíclico) | 60 s |
| Comprobación de la calidad de la batería | sí, en cada carga y cíclicamente una vez al mes |
| Tecnología IQ | No |
| Gestión de redes | No |
Datos de conexión
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
| Señal | |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Señalización
| Tipo de señalización | LED |
| Salida de señal | |
| Denominación Señalización | Power OK |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | Luz estática |
| Salida de señal: Salida de conmutación | |
| Denominación Señalización | Alarma |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | Luz estática |
| Salida de señal: Salida de conmutación | |
| Denominación Señalización | Battery Charge |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | parpadea |
| Salida de señal: Salida de conmutación | |
| Denominación Señalización | Battery Mode |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | Luz estática |
| Salida de señal | |
| Denominación Señalización | Overload |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | parpadea |
| Salida de señal | |
| Denominación Señalización | Service/Battery Error |
| Indicación de estado | LED |
| Observación acerca de la indicación de estado | parpadea |
Propiedades del artículo
| Tipo de producto | SAI DC |
| Tecnología IQ | No |
| MTBF (IEC 61709, SN 29500) | > 1401000 h (40 °C) |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
Dimensiones
| Anchura | 108 mm |
| Altura | 90 mm |
| Profundidad | 61 mm |
| Medida de montaje | |
| Distancia de montaje derecha/izquierda | 0 mm / 0 mm |
| Distancia de montaje arriba/abajo | 0 mm / 0 mm |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Datos del material
| Material carcasa | Policarbonato |
| Ejecución de las carcasas | Plástico |
| Material cerrojo-pie | POM (Polyoxymethylene) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | 0 °C ... 40 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 45 °C |
| Clase de clima | 3K3 (según EN 60721) |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normas y especificaciones
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
Homologaciones
| Homologaciones UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos CEM de inmunidad a interferencias | EN 61000-6-1 |
| EN 61000-6-2 | |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | 6 kV (Severidad del ensayo 3) |
| Descarga en el aire | 8 kV (Severidad del ensayo 3) |
| Observación | Criterio A |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Gama de frecuencias | 1 GHz ... 2 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Gama de frecuencias | 2 GHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | 2 kV (Severidad del ensayo 3, asimétrica) |
| Salida | 2 kV (Severidad del ensayo 3, asimétrica) |
| Señal | 2 kV (Severidad del ensayo 4, asimétrica) |
| Observación | Criterio A |
| Carga de tensión transitoria (Surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Carga de tensión transitoria (Surge) | |
| Entrada | 0,5 kV (Severidad del ensayo 1, simétrica) |
| Salida | 0,5 kV (Severidad del ensayo 1, simétrica) |
| Señal | 1 kV (Severidad del ensayo 2, asimétrica) |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| E/S/s | asimétrico |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Observación | Criterio A |
| Tensión | 10 V (Severidad del ensayo 3) |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-3 |
| Tensión radiointerferencia según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Radiointerferencias según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
