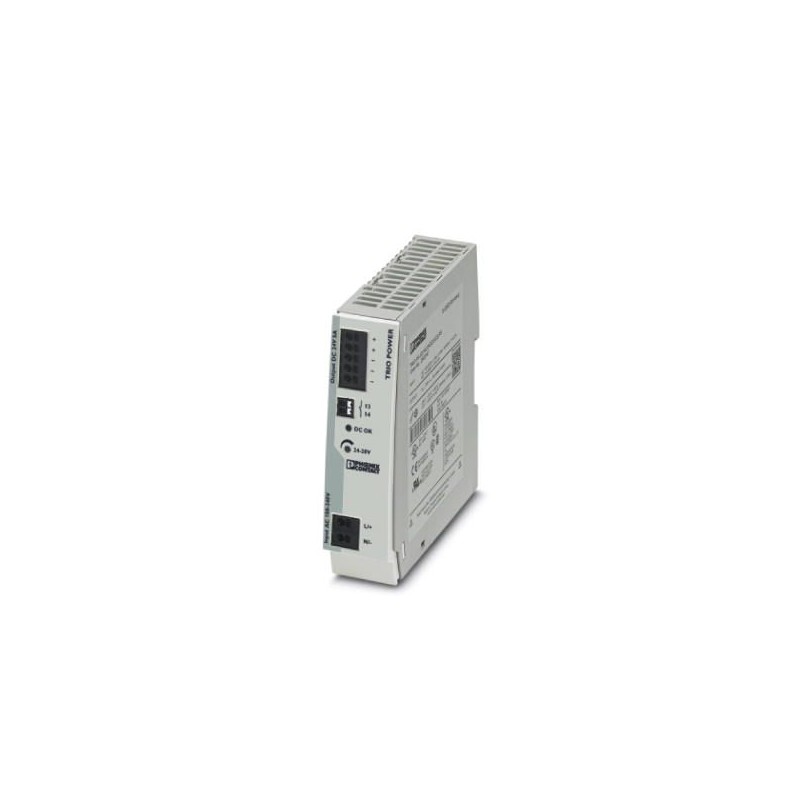

TRIO-PS-2G/1AC/24DC/5/B+D 2903144 PHOENIX CONTACT Unidade de fonte de alimentação
TRIO-PS-2G/1AC/24DC/5/B+D
2903144
PHOENIX_CONTACT
Unidade de fonte de alimentação
Fonte de alimentação de comutação primária TRIO POWER com conexão push-in para montagem em trilho, entrada: monofásica, saída: 24 V DC/5 A
Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, novecentos e três mil, cento e quarenta quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| Página de catálogo | Página 219 (C-4-2017) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, setecentos e vinte e seis mil novecentos e cinquenta e cinco |
| Peso por Peça (excluindo embalagem) | 572.840 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, quarenta e quatro mil, trinta |
| País de origem | CN (China) |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -25 °C ... 70 °C (> 60 °C Com Dissipação De Calor: 2.5 %/K) |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Max. permitida humidade relativa (em funcionamento) | ≤ 95 % (a 25 °C, sem condensação) |
| Classe climática | 3K3 (no acc. com o PT 60721) |
| Grau de poluição | Dois |
| Altura de instalação | ≤ 5000 m (> 2000 m, observar redução de potência) |
Dados de entrada
| Nominal faixa de tensão de entrada | 100 V CA A 240 V CA |
|---|---|
| 110 V DC ... 250 V DC | |
| Faixa de tensão de entrada | 100 V AC A 240 V AC -15 % ... +10 % |
| 99 V DC ... 275 V DC | |
| Resistência dielétrica máxima | ≤ 300 V AC 15 s |
| AC faixa de freqüência de | 50 Hz A 60 Hz ±5 Hz |
| Corrente de descarga para PE | < 0.25 mA |
| Consumo de corrente | 2.2-A (100 V AC) |
| 1,9 A (120 V CA) | |
| 1.1 A (230 V AC) | |
| 1.1 A (240 V AC) | |
| Potência Nominal consumo de | 272 VA |
| Corrente de entrada corrente de pico | ≤ 16 A (típico) |
| Rede buffer | typ. 20 ms (120 V CA) |
| typ. 100 ms (230 V AC) | |
| Entrada fusível | 6.3-A (interno (dispositivo de proteção)) |
| Escolha adequada de disjuntores | 6 ... 16 (Características B, C, D, K) |
| Fator de potência (cos phi) | 0.5 |
| Tipo de protecção | Transiente de proteção |
| O circuito de protecção/componente | Regulador de tensão |
Saída de dados
| Tensão Nominal de saída | 24 V DC ±1 % |
|---|---|
| Faixa de ajuste da tensão de saída (UConjunto) | 24 V DC ... 28 V DC (> 24 V DC, constante capacidade restrita) |
| Nominal corrente de saída (IN) | 5 Um |
| Dynamic Boost (EuDyn.Aumentar) | 7.5 A (5 s) |
| Dissipação de calor | > 60 °C ... 70 °C (2.5%/K) |
| Ligação em paralelo | Sim, para redundância e maior capacidade |
| Ligação em série | sim |
| Comentários resistência | ≤ 35 V DC |
| Protecção contra picos de tensão na saída | ≤ 30 V DC |
| Controle de desvio | < 1 % (alteração de carga estática de 10% e 90 %) |
| < 3 % (carga Dinâmica de alteração de 10 % e 90 %, 10 Hz) | |
| < 0.1 % (alteração na tensão de entrada ±10 %) | |
| Ondulação Residual | < 50 mVPP(com valores nominais) |
| Potência de saída | 120 W |
| Tempo de resposta típico | < 1 s |
| Dissipação máxima de potência em condição sem carga | < 1 W |
| Perda de potência nominal da carga máxima. | < 16 W |
Geral
| Peso líquido | 0,45 kg |
|---|---|
| Eficiência | > 89 % (230 V AC e valores nominais) |
| Tensão de isolamento de entrada/saída | 3 kV CA (tipo teste) |
| 1.5 kV CA (teste de rotina) | |
| Classe de proteção | II (fechado o armário de controle) |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | > 3380000 h (25 °C) |
| > 1970000 h (40 °C) | |
| > 900000 h (60 °C) | |
| Posição de montagem | horizontal do trilho DIN ts 35, EN 60715 |
| Instruções de montagem | ajustável: horizontalmente 0 mm (≤ 40 °C) de 10 mm (≤ 70 °C), verticalmente 50 mm |
Dados de conexão de entrada
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 4 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Doze |
| Comprimento de decapagem | 10 mm |
Conexão de dados, saída de
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 4 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Doze |
| Comprimento de decapagem | 8 mm |
Ligação de dados de sinalização
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
| Comprimento de decapagem | 8 mm |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| De emissão de ruído | EN 55011 (EN 55022) |
| Imunidade de ruído | EN 61000-6-2:2005 |
| Normas/regulamentos | EN 61000-4-2 |
| Contato descarga | 4 kV (Teste de Nível 2) |
| Normas/regulamentos | EN 61000-4-3 |
| Gama de frequência | 80 MHz De 1 GHz ... |
| Teste de força do campo | 10 V/m (Nível de Teste 3) |
| Gama de frequência | 1.4 GHz, 2 GHz ... |
| Teste de força do campo | 3 V/m (Teste de Nível 2) |
| Normas/regulamentos | EN 61000-4-4 |
| Comentários | Critério B |
| Normas/regulamentos | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frequência | De 0,15 MHz 80 MHz ... |
| Tensão | 10 V (Nível De Teste 3) |
| Diretriz De Baixa Tensão | De conformidade com a diretriz de baixa tensão 2006/95/CE |
| Padrão de Segurança de transformadores | PT 61558-2-16 (ar folgas e distâncias só) |
| Norma de segurança Elétrica | IEC 60950-1/VDE 0805 (SELV) |
| Padrão – equipamento Eletrônico para uso em instalações de energia elétrica e sua montagem em instalações de energia elétrica | EN 50178/VDE 0160 (PELV) |
| Padrão de Segurança de extra-baixa tensão | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
| Padrão de isolamento de Segurança | DIN VDE 0100-410 |
| Padrão de Limitação de corrente de correntes harmônicas | EN 61000-3-2 |
| Construção naval aprovação | DNV GL (EMC) |
| UL | UL Listado UL 508 |
| UL/C-UL UL 60950-1 | |
| Choque | 18 ms, 30g, em cada sentido do espaço (de acordo com IEC 60068-2-27) |
| Vibração (operação) | < 25 Hz, amplitude de ±1,6 mm (de acordo com a DNV GL CG-0339) |
| 15 Hz A 150 Hz, 4g, 90 min. | |
| Aprovação - requisito da indústria de semicondutores no que respeita à rede de quedas de tensão. | Semi F47-0706 |
| Aplicações ferroviárias | EN 50121-4 |
Classificações
eCl@ss 4.0Vinte e sete milhões, quarenta mil setecentos e doiseCl@ss 4.1Vinte e sete milhões, quarenta mil setecentos e doiseCl@ss 5.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 5.1Vinte e sete milhões, quarenta e nove mileCl@ss 6.0Vinte e sete milhões, quarenta e nove mileCl@ss 7.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 8.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 9.0Vinte e sete milhões, quarenta mil setecentos e um
UNSPSC 6.01Trinta milhões, duzentos e onze mil e quinhentos doisUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil e quatroUNSPSC 11Trinta e nove milhões cento e vinte e um mil e quatro12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil e quatro13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil e quatro
