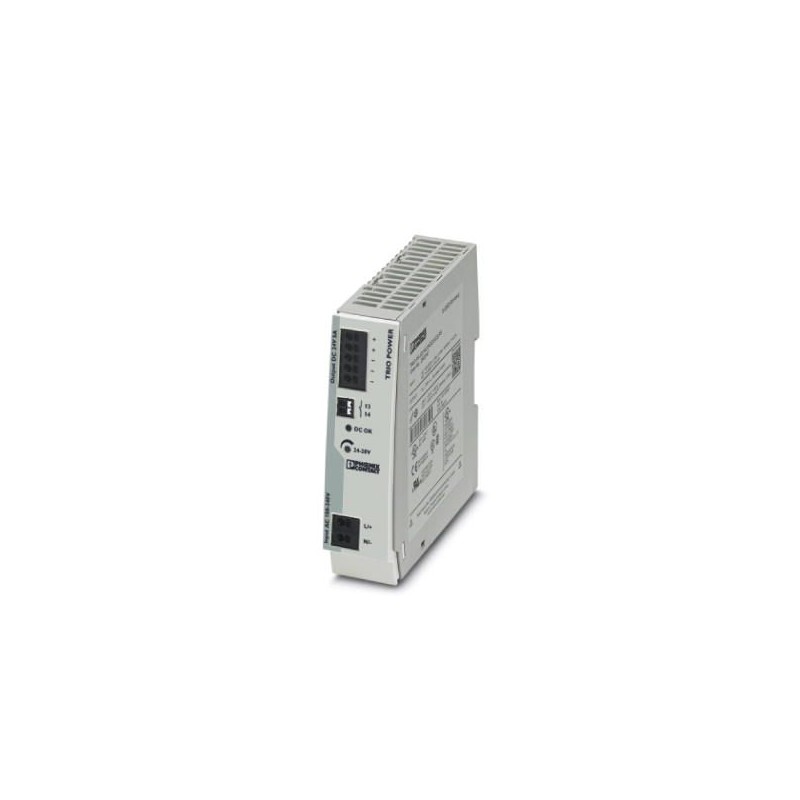

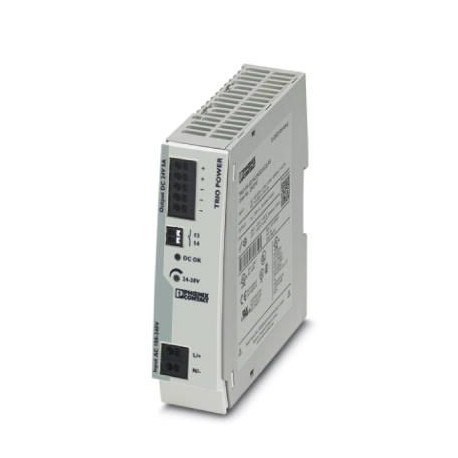

TRIO-PS-2G/1AC/24DC/5/B+D 2903144 PHOENIX CONTACT Netzteil
TRIO-PS-2G/1AC/24DC/5/B+D
2903144
PHOENIX_CONTACT
Netzteil
TRIO POWER primäres Schaltnetzteil mit Push-in-Anschluss für Hutschienenmontage, Eingang: einphasig, Ausgang: 24 V DC/5 A
Niederspannungsschaltgeräte > Gleichstromversorgung
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert drei tausend eins hundert vier und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 219 (C-4-2017) |
| GTIN | 4046356726955 |
| Gewicht pro Stück (exklusive Verpackung) | 572.840 g |
| Custom tariff number | Fünf und achtzig Millionen vier und vierzig tausend dreißig |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, nicht kondensierend) |
| Klimatischen Klasse | 3K3 (in acc. mit EN 60721)verfügbar |
| Grad der Verschmutzung | Zwei |
| Installation Höhe | ≤ 5000 m (> 2000 m derating beachten) |
Input-Daten
| Nominal input voltage range | 100 V AC ... 240 V AC |
|---|---|
| DC 110 V ... 250 V DC | |
| Input voltage range | 100 V AC ... 240 V AC -15 % ... +10 % |
| 99-V-DC - ... 275 V DC | |
| Spannungsfestigkeit maximale | ≤ 300 V AC-15 s |
| AC-Frequenzbereich | 50 Hz ... 60 Hz ±5 Hz |
| Ableitstrom zum PE | < 0.25 mA |
| Stromaufnahme | 2.2 A (100 V AC) |
| 1,9 A (120 V AC) | |
| 1,1 A (230 V AC) | |
| 1.1 A (240 V AC) | |
| Nenn-Leistungsaufnahme | 272 VA |
| Inrush surge current | ≤ 16 A (typisch) |
| Netz-Pufferung | typ. 20 ms (120 V AC) |
| typ. 100 ms (230 V AC) | |
| Input-Sicherung | 6,3 A (intern (Geräteschutz)) |
| Wahl der geeigneten Leistungsschalter | 6 A ... 16 A (Charakteristik B, C, D, K) |
| Power Faktor (cos phi) | 0.5 |
| Schutzart | Transienten-überspannungsschutz |
| Schutzschaltung/ - Komponente | Varistor |
Output-Daten
| Nominale Ausgang Spannung | 24 V DC ±1 % |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 24 V DC ... 28 V DC (> 24 V DC, Konstante Kapazität beschränkt) |
| Nominal output current (IN) | 5 A |
| Dynamischer Boost (IchDyn.Boost) | 7,5 A (5 s) |
| Derating | > 60 °C ... 70 °C (2,5%/K) |
| Die Parallelschaltung | Ja, zur Redundanz und erhöhte Kapazität |
| Anschluss in Serie | ja |
| Feedback-Widerstand | ≤ 35 V DC |
| Schutz gegen überspannung am Ausgang | ≤ 30 V DC |
| Regelabweichung | < 1 % (änderung in der Last, statisch 10 % ... 90 %) |
| < 3 % (Dynamische Lastwechsel 10 % ... 90 %, 10 Hz) | |
| < 0.1 % (änderung der Eingangsspannung ±10 %) | |
| Restwelligkeit | < 50 mVPP(mit Sollwerten) |
| Ausgangsleistung | 120 W |
| Typische Reaktionszeit | < 1 s |
| Maximale Verlustleistung im Leerlauf-Zustand | < 1 W |
| Verlustleistung Nennlast max. | < 16 W |
Allgemeine
| Netto-Gewicht | 0,45 kg |
|---|---|
| Effizienz | > 89 % (bei 230 V AC und Sollwerte) |
| Isolationsspannung-Eingang/Ausgang | 3 kV AC (Typprüfung) |
| 1,5 kV AC (routine test) | |
| Schutz-Klasse | II (im geschlossenen Schaltschrank) |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 3380000 h (25 °C) |
| > 1970000 h (40 °C) | |
| > 900000 h (60 °C) | |
| Einbaulage | horizontal auf DIN-schiene NS 35, EN 60715 |
| Montage-Anleitung | alignable: horizontal 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertikal 50 mm |
Verbindung von Daten, Eingabe
| Verbindungs-Methode | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 4 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Zwölf |
| Abisolierlänge | 10 mm |
Verbindung von Daten -, Ausgabe -
| Verbindungs-Methode | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 4 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Zwölf |
| Abisolierlänge | 8 mm |
Verbindungsdaten für die Signalisierung
| Verbindungs-Methode | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 1,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
| Abisolierlänge | 8 mm |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Geräuschentwicklung | EN 55011 (EN 55022) |
| Störfestigkeit | EN 61000-6-2:2005 |
| Normen/Vorschriften | EN 61000-4-2 |
| Kontakt discharge | 4 kV (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Test Feldstärke | 10 V/m (Test-Niveau 3) |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Test Feldstärke | 3 V/m (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-4 |
| Kommentare | Kriterium B |
| Normen/Vorschriften | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Test-Niveau 3) |
| Niederspannungs-Richtlinie | Die übereinstimmung mit der LV-Richtlinie 2006/95/EG |
| Norm - Sicherheit von Transformatoren | EN 61558-2-16 (Luft-Luft-und Kriechstrecken nur) |
| Norm - Elektrische Sicherheit | IEC 60950-1/VDE 0805 (SELV) |
| Standard – Elektronische Geräte zur Verwendung in Starkstromanlagen und deren Einbau in elektrische Starkstromanlagen | EN 50178/VDE 0160 (PELV) |
| Standard – Safety extra-low voltage | IEC 60950-1 (SELV) und EN 60204-1 (PELV) |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| Norm – Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| Schiffbau-Zulassung | DNV GL (EMV A) |
| UL-Zulassungen | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Schock | 18 ms, 30g, in jedem Raum-Richtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 25 Hz, amplitude ±1,6 mm (gemäß DNV GL CG-0339) |
| 15 Hz ... 150 Hz, 4g, 90 min. | |
| Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannung dips | Semi F47-0706 |
| Bahn-Anwendungen | EN 50121-4 |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen vierzig tausend sieben hundert zweieCl@ss 4.1Sieben und zwanzig Millionen vierzig tausend sieben hundert zweieCl@ss 5.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 5.1Sieben und zwanzig Millionen neun und vierzig tausendeCl@ss 6.0Sieben und zwanzig Millionen neun und vierzig tausendeCl@ss 7.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 8.0Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend fünf hundert zweiUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vierUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vierUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vierUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier
