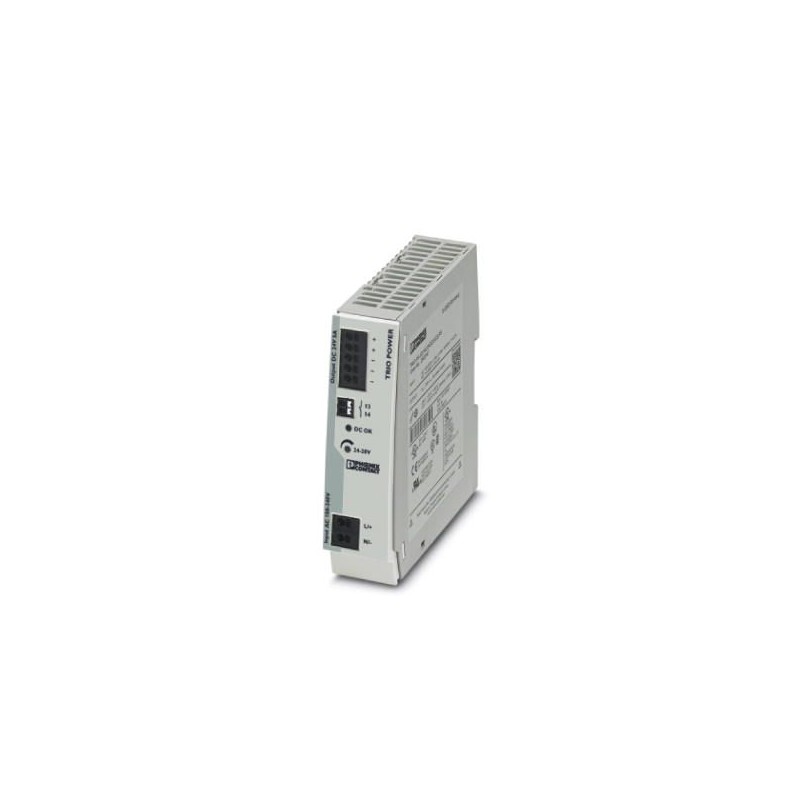

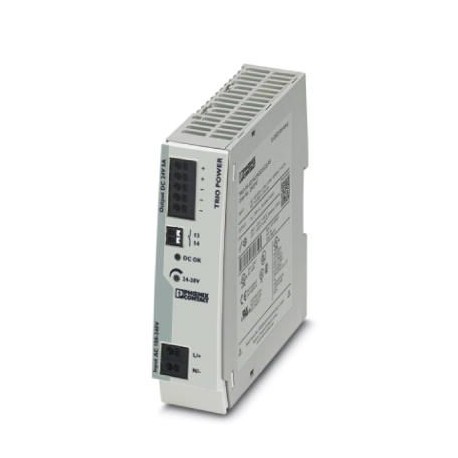

TRIO-PS-2G/1AC/24DC/5/B+D 2903144 PHOENIX CONTACT Блок питания
TRIO-PS-2G/1AC/24DC/5/B+D
2903144
PHOENIX_CONTACT
Блок питания
Первичный импульсный источник питания TRIO POWER с вставным соединением для монтажа на шину, вход: однофазный, выход: 24 В DC/5 A
Низковольтное оборудование > Источник питания постоян. тока (DC)
Источники питания
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот три тысячи сто сорок четыре |
|---|---|
| Единица упаковки | 1 ПК |
| Страница каталога | Страница 219 (С-4-2017) |
| ГНТП | 4046356726955 |
| Вес / шт. (без упаковки) | 572.840 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов сорок четыре тысячи тридцать |
| Страна происхождения | СN (Китай) |
Условия окружающей среды
| Степень защиты | Степень защиты IP20 |
|---|---|
| Температура окружающей среды (эксплуатация) | -25 °С ... 70 °С (> 60 °C-Ухудшение Параметров: 2.5 %/К) |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Макс. допустимая относительная влажность (при эксплуатации) | ≤ 95 % (при 25 °C, без конденсации) |
| Климатический класс | 3K3 (в соотв. с En 60721) |
| Степень загрязнения | Два |
| Высота установки | ≤ 5000 м (> 2000 м, наблюдать снижение) |
Входные данные
| Номинальный диапазон входного напряжения | 100 В ~ ... 240 В ПЕРЕМЕННОГО ТОКА |
|---|---|
| В ПОСТОЯННОГО ТОКА 110 ... 250 В DC | |
| Диапазон входного напряжения | 100 В ~ ... 240 В AC -15 % ... +10 % |
| 99 В DC ... 275 В DC | |
| Диэлектрическая прочность максимальное | ≤ 300 В перем. тока 15 с |
| Диапазон частот переменного тока | 50 Гц ... 60 Гц ±5 Гц |
| Ток разряда ЧП | < 0,25 ма |
| Ток потребления | 2.2 А (100 В AC) |
| 1.9 А (120 В AC) | |
| 1.1 А (230 В AC) | |
| 1.1 А (240 В AC) | |
| Номинальная потребляемая мощность | 272 В. А. |
| Пускового тока | ≤ 16 а (типичный) |
| Амортизировать | тип. 20 мс (120 В AC) |
| тип. 100 мс (230 В AC) | |
| Входной предохранитель | 6.3 а (внутренние (устройство защиты)) |
| Выбор подходящих автоматических выключателей | 6 А ... 16 А (Характеристика B, С, D, К) |
| Коэффициент мощности (cos φ) | 0.5 |
| Тип защиты | Переходная защита от перенапряжения |
| Защитная цепь/компонент | Варистор |
Выходные данные
| Номинальное выходное напряжение | 24 В DC ±1 % |
|---|---|
| Диапазон установки выходного напряжения (уНабор) | 24 В постоянного тока ... 28 В DC (> 24 В постоянного тока, постоянная мощность ограничена) |
| Номинальный выходной ток (яН) | 5 а |
| Динамического Наддува (ЯДин.Повышение) | 7,5 а (5 с) |
| Снижение | > 60 °С ... 70 °C (ОТ 2.5%/К) |
| Подключение параллельно | Да, резервирование и повышение мощности |
| Последовательное соединение | да |
| Сопротивление обратной связи | ≤ 35 В DC |
| Защита от перенапряжения напряжение на выходе | ≤ 30 В DC |
| Контроль отклонения | < 1 % (изменение нагрузки, статический 10 % ... 90 %) |
| < 3 % (динамическое изменение нагрузки 10 % ... 90 %, 10 Гц) | |
| < 0.1 % (изменение входного напряжения ±10 %) | |
| Остаточная пульсация | < 50 мВПП(с номинальными значениями) |
| Выходная мощность | 120 Вт |
| Типичное время отклика | < 1 с |
| Максимальная мощность рассеивания в режиме холостого хода | < 1 Вт |
| Потери мощности при номинальной нагрузке Макс. | < 16 Вт |
Общие
| Вес нетто | 0.45 кг |
|---|---|
| Эффективность | > 89 % (при 230 В AC и номинальных значениях) |
| Изоляции входное напряжение/выходное | 3 кВ AC (испытания типа) |
| 1.5 кВ AC (стандартный тест) | |
| Класс защиты | II (в закрытом шкафу управления) |
| Степень защиты | Степень защиты IP20 |
| НАРАБОТКА НА ОТКАЗ (МЭК 61709, С SN 29500) | > 3380000 ч (25 °С) |
| > 1970000 ч (40 °С) | |
| > 900000 ч (60 °С) | |
| Монтажное положение | горизонтальная DIN-рейки типа NS 35, ЕN 60715 |
| Инструкции по сборке | выравниваемому: горизонтально 0 мм (≤ 40 °C) до 10 мм (≤ 70 °С), по вертикали 50 мм |
Подключения данных, ввод
| Способ подключения | Быстроразъемное соединение |
|---|---|
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 4 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Двенадцать |
| Длина зачистки | 10 мм |
Данные соединения, выход
| Способ подключения | Быстроразъемное соединение |
|---|---|
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 4 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Двенадцать |
| Длина зачистки | 8 мм |
Данные подключения для сигнализации
| Способ подключения | Быстроразъемное соединение |
|---|---|
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 1,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Шестнадцать |
| Длина зачистки | 8 мм |
Стандартов и правил
| Электромагнитная совместимость | Соответствие директиве EMC 2014/30/ЕС |
|---|---|
| Шума | СТАНДАРТ EN 55011 (СТАНДАРТ EN 55022) |
| Помехоустойчивость | В En 61000-6-2:2005 |
| Стандартов/регламентов | В En 61000-4-2 |
| Контактный разряд | 4 кв (испытательный Уровень 2) |
| Стандартов/регламентов | Ен 61000-4-3 |
| Частотный диапазон | 80 МГц ... 1 ГГц |
| Испытание на прочность поле | 10 В/м (испытательный Уровень 3) |
| Частотный диапазон | 1.4 ГГц 2 ГГц ... |
| Испытание на прочность поле | 3 В/м (испытательный Уровень 2) |
| Стандартов/регламентов | Ен 61000-4-4 |
| Комментарии | Критерий Б |
| Стандартов/регламентов | По en 61000-6-3 |
| По en 61000-4-6 | |
| Частотный диапазон | 0.15 МГц ... 80 МГц |
| Напряжение | 10 В (Тест 3) |
| Директива Низкого Напряжения | Соответствие с директивой ЛВ 2006/95/ЕС |
| Стандарт - безопасность трансформаторов | АН 61558-2-16 (воздушные зазоры и пути утечки только) |
| Стандарт - электробезопасность | МЭК 60950-1/С VDE 0805 (БСНН) |
| Стандартное электронное оборудование для использования в электрических силовых установках и их сборку в электросиловых установках | ЕН 50178 0160/ВДЕ (ЗСНН) |
| Стандарт – безопасного сверхнизкого напряжения | МЭК 60950-1 (selv) и ен 60204-1 (ЗСНН) |
| Стандарт - безопасная изоляция | С VDE 0100-410 ДИН |
| Стандарт – ограничение сетевой гармоники | С En 61000-3-2 |
| Утверждение судостроения | ДНВ ГЛ (ЭМС А) |
| Утверждениями ul | Ул перечисленный ul 508 |
| Ул/с-признано ul 60950-1 ул | |
| Шок | 18 мс, 30г, в каждой космической направления (согласно IEC 60068-2-27) |
| Вибрации (операция) | < 25 Гц, амплитудой ±1,6 мм (по ДНВ ГЛ кг-0339) |
| 15 Гц ... 150 Гц, 4г, 90 мин. | |
| Утверждения - требованиям полупроводниковой промышленности в отношении напряжения дипы | В Semi F47-0706 |
| Железнодорожных приложений | В En 50121-4 |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов сорок тысяч семьсот дваЭСЛ@СС 4.1Двадцать семь миллионов сорок тысяч семьсот дваЭСЛ@СС 5.0Двадцать семь миллионов сорок девять тысяч дваЭСЛ@СС 5.1Двадцать семь миллионов сорок девять тысячЭСЛ@СС 6.0Двадцать семь миллионов сорок девять тысячЭСЛ@СС 7.0Двадцать семь миллионов сорок девять тысяч дваЭСЛ@СС 8.0Двадцать семь миллионов сорок девять тысяч дваЭСЛ@СС 9.0Двадцать семь миллионов сорок тысяч семьсот один
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч пятьсот дваСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыре
