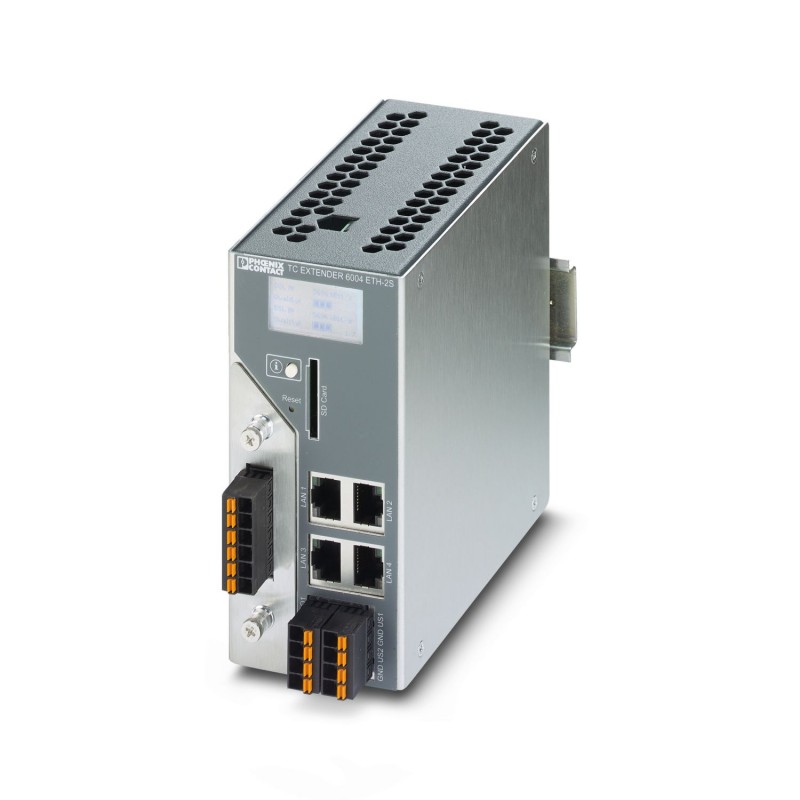

TC EXTENDER 6004 ETH-2S 2702255 PHOENIX CONTACT Modem
TC EXTENDER 6004 ETH-2S
2702255
PHOENIX_CONTACT
Modem
Extensor Ethernet gerenciado, malhas ponto a ponto, linha e anel, taxas de taxa de dados de até 30 MBit/s, distâncias de até 20 km em cabos de cobre de propriedade da empresa, proteção contra surtos intercambiáveis, 2 portas SHDSL, switch de 4 portas, diagnóstico de exibição e Ethernet
Ethernet Managed Extender, ponto a ponto, estrutura linear e em anel, taxas de dados de até 30 Mbit/s, distâncias de até 20 km em linhas de empresas de cobre, proteção contra surtos substituível, 2 portas SHDSL, 4 portas de switch, diagnósticos via display e Ethernet
Material de instalação de redes de telecomunicações DNT / FNT > Módulo para componente de rede ativo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702255 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 360 (C-6-2017) |
| GTIN | 4055626055541 |
| Peso por unidade (exclusive embalagem) | 786,000 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| -25 °C ... 0 °C (Pode ocorrer inércia da tela, as mudanças de tela podem demorar vários segundos) | |
| 55 °C ... 60 °C (O contraste da tela pode sofrer uma deterioração) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (não condensado) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (não condensado) |
| Altitude | 2500 m (Restrição, ver declaração do fabricante) |
| Grau de proteção | IP20 |
Geral
| Separação galvânica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Tensão de teste interface de dados / alimentação | 1,5 kV AC (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Peso líquido | 786 g |
| Material caixa | Alumínio / lâmina de aço DC01 |
| MTTF | 506 Anos (Padrão SN 29500, temperatura: 25 °C, ciclo de trabalho: 21 % (5 dias/semana, 8 h/dia)) |
| 260 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 34,25 % (5 dias/semana, 12 h/dia)) | |
| 110 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 100 % (7 dias/semana, 24 h/dia)) | |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Observar as instruções especiais de instalação na documentação!) |
| UL, EUA / Canadá | 508 Listed |
Alimentação
| Tensão nominal de alimentação | 24 V DC ±5 % |
|---|---|
| Faixa de tensão de alimentação | 10 V DC ... 60 V DC |
| Consumo de corrente típico | 90 mA (60 V DC ) |
| 200 mA (24 V DC) | |
| 450 mA (10 V DC) | |
| Tipo de conexão | Conexão push-in por mola |
Interface serial
| Interface 1 | Interface Ethernet, 10/100Base-T(X) conforme IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Quantidade de portas | 4 |
| Tipo de conexão | Suporte RJ45 |
| 4 portas, 10/1000 BaseT(X), autonegação e autocrossing | |
| Comprimento de transmissão | < 100 m (Par trançado blindado) |
| Protocolos compatíveis | IPv4, IPv6, TCP/IP, HTTP, HTTPS |
| Protocolos auxiliares | ARP, DHCP (cliente), PING, SNMP |
| Taxa de transmissão serial | 10/100 MBit/s, autonegociação |
| Interface 2 | Interface SHDSL conforme ITU-T G.991.2.bis |
| Quantidade de portas | 2 (Operação a 2 fios) |
| Tipo de conexão | Conexão push-in por mola |
| Comprimento de transmissão | < 20 km (de acordo com índice de transmissão dados e o perfil da conexão) |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Taxa de transmissão serial | Operação a 4 fios: 64 kbit/s ... 30 MBit/s |
| Operação a 2 fios: 32 kBit/s...15,3 MBit/s |
Função
| Gerenciamento baseado na web | sim |
|---|---|
| Gerenciamento | Gerenciamento baseado na web: diagnóstico, registro, configuração individual |
| Indicações de estado e de diagnóstico | Tela para exibir alertas, estados e informações dos dispositivos |
Saídas digitais
| Denominação saída | Saída digital |
|---|---|
| Quantidade de saídas | 2 |
| Sinal de saída tensão | Dependente da tensão operacional |
| Sinal de saída corrente | ≤ 500 mA (À prova de curto-circuito) |
| Tipo de conexão | Conexão push-in por mola |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Tipo de teste | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 |
| Resultado de teste | 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Tipo de teste | Impacto conforme a EN 60068-2-27/IEC 60068-2-27 |
| Resultado de teste | 15g |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | ± 6 kV |
| Descarga indireta | ± 6 kV |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 3 GHz |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Normas / Determinações | EN 61000-4-5 |
| Sinal | ± 1 kV (assimétrico, cabo Ethernet blindado) |
| ± 4 kV (assimétrico: cabo contra terra, cabo SHDSL não blindado) | |
| ± 2 kV (simétrico: cabo contra cabo, cabo SHDSL não blindado) | |
| Normas / Determinações | EN 55011 |
| EN 61000-4-6 | |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Normas / Determinações | EN 50121-4 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | 508 Listed |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | Sim |
| Ethernet rápida (EF003536) | Não |
| Tipo de construção (EF000767) | Outro |
| Altura (EF000040) | 130 mm |
| Largura (EF000008) | 60 mm |
| Profundidade (EF000049) | 160.889299 mm |
