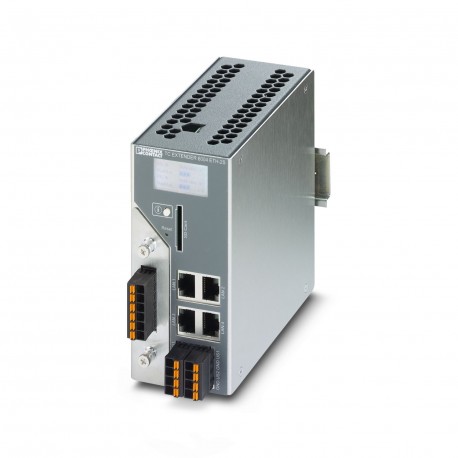

TC EXTENDER 6004 ETH-2S 2702255 PHOENIX CONTACT Extensor Ethernet gestionado, estructuras punto a punto, de ..
TC EXTENDER 6004 ETH-2S
2702255
PHOENIX_CONTACT
Extensor Ethernet gestionado, estructuras punto a punto, de líneas y anillos, tasas de velocidad de datos hasta 30 MBit/s, distancias hasta 20 km en cables de cobre propios de la empresa, protección contra sobretensiones intercambiable, 2 puertos SHDSL, switch de 4 puertos, diagnóstico mediante display y Ethernet
Ethernet Managed Extender, punto a punto, estructura lineal y en anillo, velocidades de datos de hasta 30 Mbit/s, distancias de hasta 20 km en líneas de empresas de cobre, protección contra sobretensiones reemplazable, 2 puertos SHDSL, 4 puertos de switch, diagnósticos vía pantalla y Ethernet
Material de instalación de redes de telecomunicación DNT / FNT > Módulo para componente de red activo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702255 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC442 - |
| Página del catálogo | Página 360 (C_6_2017) |
| EAN | 4055626055541 |
| Peso por unidad (sin incluir el embalaje) | 786,000 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| -25 °C ... 0 °C (Puede producirse inercia de la pantalla, los cambios de imagen pueden durar varios segundos) | |
| 55 °C ... 60 °C (El contraste de la pantalla puede empeorar) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Altitud | 2500 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP20 |
Generalidades
| Separación galvánica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kV AC (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Peso neto | 786 g |
| Material carcasa | Aluminio / chapa de acero DC01 |
| MTTF | 506 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 260 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 110 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
| UL, EE.UU. / Canadá | 508 Listed |
Alimentación
| Tensión nominal de alimentación | 24 V DC ±5 % |
|---|---|
| Tensión de alimentación | 10 V DC ... 60 V DC |
| Absorción de corriente típica | 90 mA (60 V DC) |
| 200 mA (24 V DC) | |
| 450 mA (10 V DC) | |
| Tipo de conexión | Conexión por resorte push-in |
Interfaz serie
| Interfaz 1 | Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3u |
|---|---|
| Interfaz | Ethernet |
| Número de puertos | 4 |
| Tipo de conexión | Hembra RJ45 |
| 4 puertos 10 /100BaseT(X) autonegociación y autocrossing | |
| Longitud de transmisión | < 100 m (par trenzado apantallado) |
| Protocolos soportados | IPv4, IPv6, TCP/IP, HTTP, HTTPS |
| Protocolos auxiliares | ARP, DHCP (cliente), PING, SNMP |
| Velocidad de transmisión serie | 10/100 Mbits/s, autonegociación |
| Interfaz 2 | Interfaz SHDSL según ITU-T G.991.2.bis |
| Número de puertos | 2 (Modo de 2 hilos) |
| Tipo de conexión | Conexión por resorte push-in |
| Longitud de transmisión | < 20 km (en función de velocidad de transmisión de datos y sección de cable) |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Velocidad de transmisión serie | Servicio de 4 hilos: 64 kbit/s ... 30 Mbit/s |
| Servicio de 2 hilos: 32 kbit/s ... 15,3 Mbit/s |
Función
| Gestión basada en Web | sí |
|---|---|
| Gestión | Gestión basada en web: diagnóstico, libro de registros, configuración individual |
| Indicaciones de estado y diagnóstico | Display con información del dispositivo e indicación de estado y advertencias |
Salidas digitales
| Denominación Salida | Salida digital |
|---|---|
| Número de salidas | 2 |
| Señal de salida tensión | En función de la tensión de servicio |
| Señal de salida corriente | ≤ 500 mA (Resistente a cortocircuitos) |
| Tipo de conexión | Conexión por resorte push-in |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
| Resultado del ensayo | 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resultado del ensayo | 15g |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | ± 6 kV |
| Descarga indirecta | ± 6 kV |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 3 GHz |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-4-5 |
| Señal | ± 1 kV (asimétrico, cable Ethernet apantallado) |
| ± 4 kV (asimétrico: cable contra tierra, cable SHDSL no apantallado) | |
| ± 2 kV (simétrico: cable contra cable, cable SHDSL no apantallado) | |
| Normas/especificaciones | EN 55011 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Normas/especificaciones | EN 50121-4 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | 508 Listed |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | Sí |
| Fast Ethernet (EF003536) | No |
| Método de construcción (EF000767) | Otros |
| Altura (EF000040) | 130 mm |
| Anchura (EF000008) | 60 mm |
| Profundidad (EF000049) | 160.889299 mm |
