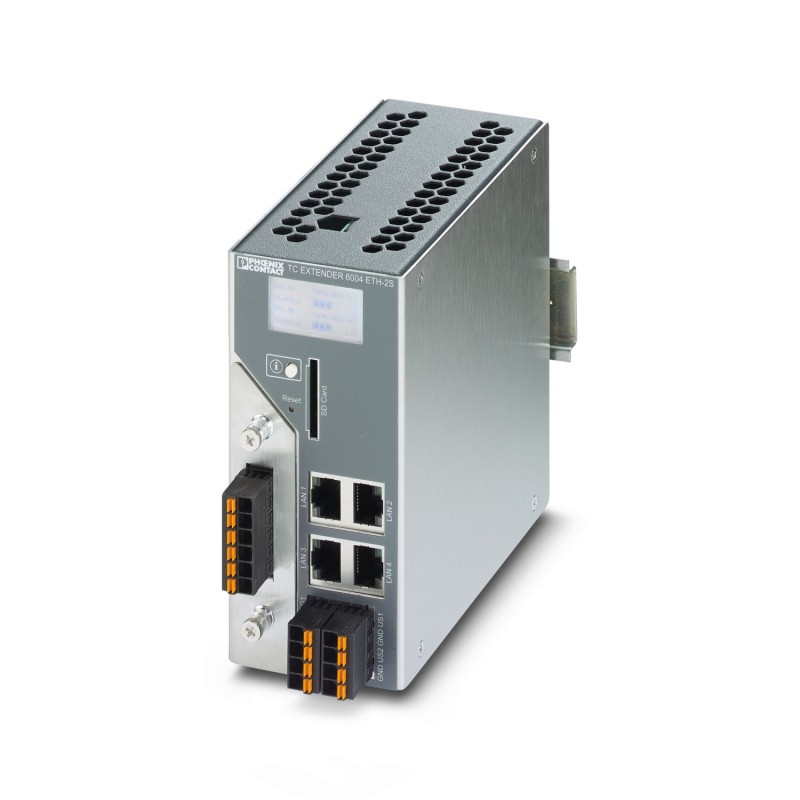

TC EXTENDER 6004 ETH-2S 2702255 PHOENIX CONTACT Modem
TC EXTENDER 6004 ETH-2S
2702255
PHOENIX_CONTACT
Modem
Estensore Ethernet gestito, fabric punto-punto, linea e anello, velocità di trasmissione dati fino a 30 MBit/s, distanze fino a 20 km su cavi in rame di proprietà dell'azienda, protezione contro le sovratensioni intercambiabile, 2 porte SHDSL, switch a 4 porte, diagnostica del display ed Ethernet
Managed Extender Ethernet, punto-punto, struttura lineare e ad anello, velocità dati fino a 30 Mbit/s, distanze fino a 20 km su linee aziendali in rame, protezione contro le sovratensioni sostituibile, 2 porte SHDSL, 4 porte Switch, diagnostica via display e Ethernet
materiale d’installazione per reti di comunicazione dnt/fnt > Unità di rete
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
Caratteristiche articolo
| Tipo di prodotto | Extender Ethernet |
| MTTF | 506 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 260 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 110 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
Caratteristiche del sistema
| Funzionalità | |
| Funzionalità di base | Extender Ethernet secondo ITU-T G.991.2 |
Caratteristiche elettriche
| Separazione galvanica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
| Potenza dissipata massima in condizioni nominali | 4,8 W |
| Tipo di rete | Linea dedicata |
| Tensione di prova interfaccia dati/alimentazione | 500 V AC (Ai sensi della EN/IEC 60079-7 rispettare le limitazioni nelle condizioni di impiego specifiche.) |
| 1,5 kV AC (50 Hz, 1 min.) | |
| Alimentazione | |
| Range tensione di alimentazione | 10 V DC ... 60 V DC |
| Tensione nominale | 24 V DC ±5 % |
| Corrente assorbita tipica | 200 mA (24 V DC) |
| 90 mA (60 V DC) | |
| 450 mA (10 V DC) | |
| Funzione | |
| Indicazioni di stato e di diagnostica | Display per informazioni su avvertimenti, stati e dispositivo |
Dati di uscita
| Segnale | |
| Denominazione uscita | Uscita digitale |
| Numero uscite | 2 |
| Segnale d'uscita, tensione | 10 V DC ... 60 V DC (24 V DC, in funzione della tensione di esercizio) |
| Segnale d'uscita, corrente | ≤ 500 mA (Resistente a cortocircuiti) |
Dati di collegamento
| Alimentazione | |
| Collegamento | Connessione a molla Push-in |
Interfacce
| Segnale | Ethernet |
| Server web | sì |
| Funzionalità di base | Extender Ethernet secondo ITU-T G.991.2 |
| Dati: Interfaccia Ethernet, 10/100Base-T(X) secondo IEEE 802.3 | |
| Velocità di trasmissione seriale | 10/100 MBit/s, auto-negoziazione |
| Collegamento | Connettore femmina RJ45, schermato |
| 4 porte 10/100BaseT(X), auto-negoziazione e autocrossing | |
| Numero di canali | 4 |
| Lunghezza di trasmissione | < 100 m (twisted pair schermato) |
| Protocolli | IPv4, IPv6, TCP/IP, HTTP, HTTPS |
| Protocolli ausiliari | ARP, DHCP (Client), PING, SNMP |
| Dati: Interfaccia SHDSL a norma ITU-T G.991.2 bis | |
| Velocità di trasmissione seriale | A 4 conduttori: 64 kbit/s ... 30 MBit/s |
| A 2 conduttori: 32 kbit/s ... 15,3 MBit/s | |
| Collegamento | Connessione a molla Push-in |
| Numero di canali | 2 (A 2 conduttori) |
| Lunghezza di trasmissione | < 20 km (in base alla velocità dati e alla sezione del conduttore) |
| Cavo unipolare/Punto di collegamento rigido | 0,2 mm² ... 1,5 mm² |
| Cavo unipolare/Punto di collegamento flessibile | 0,2 mm² ... 2,5 mm² |
| Cavo unipolare/punto di connessione rigido AWG max. | 16 |
| Cavo unipolare/punto di connessione rigido AWG min. | 24 |
Dimensioni
| Larghezza | 60 mm |
| Altezza | 130 mm |
| Profondità | 160 mm |
Indicazioni materiale
| Materiale (Custodia) | Alluminio |
| Lamiera di acciaio DC01 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| -25 °C ... 0 °C (Può verificarsi l'inerzia del display, il cambio di immagine può richiedere alcuni secondi) | |
| 55 °C ... 60 °C (Il contrasto del display può peggiorare) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2500 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota) |
| Umidità dell'aria massima consentita (funzionamento) | < 60 % (Con una temperatura ambiente >70 °C) |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
Omologazioni
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | PxCIF16ATEX2702253X |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| UKEX | |
| Siglatura | II 3 G Ex ec IIC T4 Gc |
| Certificato | PxCIMA22UKEX2702253X |
| UL, USA / Canada | |
| Siglatura | 508 Listed |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04-1985 G3 Harsh Group A |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | ± 6 kV |
| Scarica in aria | ± 8 kV |
| Scarica indiretta | ± 6 kV |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 3 GHz |
| Intensità di campo | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | ± 2 kV |
| Segnale | ± 2 kV |
| Osservazioni | Criterio B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Ingresso | ± 0,5 kV (Cavo di alimentazione non schermato, simmetrico) |
| ± 1 kV (Cavo di alimentazione non schermato, asimmetrico) | |
| Uscita | ± 1 kV (asimmetrico, non schermato) |
| Segnale | ± 1 kV (cavo Ethernet schermato asimmetrico) |
| ± 4 kV (asimmetrico: linea a terra, cavo SHDSL non schermato) | |
| ± 2 kV (simmetrico: linea a linea, cavo SHDSL non schermato) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55011 |
| Osservazioni | Classe A, campo di impiego industria |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
Normative e prescrizioni
| Norme/Disposizioni | EN 50121-4 |
Montaggio
| Tipo di montaggio | Guida di supporto: 35 mm |
| Nota per il montaggio | Il prodotto si inserisce a scatto su tutte le guide DIN da 35 mm secondo EN 60715. |
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | Sì |
| Fast Ethernet (EF003536) | No |
| forma costruttiva (EF000767) | altro |
| altezza (EF000040) | 130 mm |
| larghezza (EF000008) | 60 mm |
| profondità (EF000049) | 160.889299 mm |
