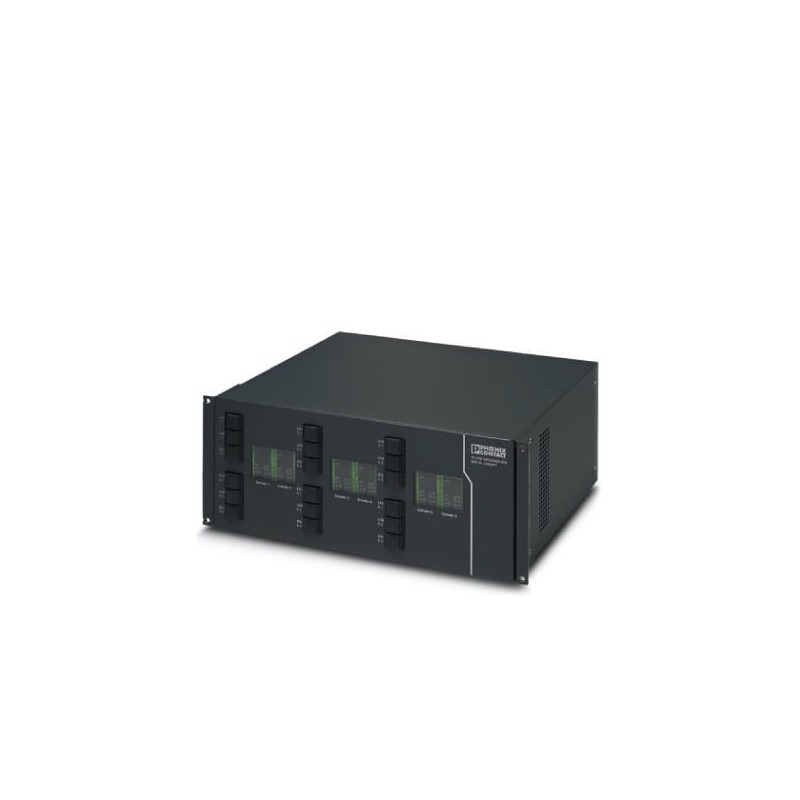

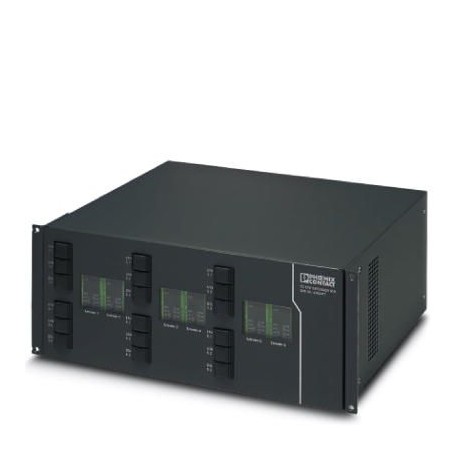

TC ETH EXTENDER S19 2702077 PHOENIX CONTACT Modem
TC ETH EXTENDER S19
2702077
PHOENIX_CONTACT
Modem
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702077 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 361 (C-6-2017) |
| GTIN | 4046356945516 |
| Peso por unidade (exclusive embalagem) | 10,900 KGM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Medidas
| Desenho de medidas | |
|---|---|
| Legenda da imagem | Desenho dimensional |
| Largura | 438 mm |
| Altura | 178 mm |
| Profundidade | 330 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | 5 °C ... 35 °C (Temperatura do armário) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | 0 °C ... 50 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Grau de proteção | IP20 |
| Resistência contra interferência | EN 61000-6-2 |
Geral
| Separação galvânica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Tensão de teste interface de dados / alimentação | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Peso líquido | 10900 g |
| Material caixa | Aço, revestido por pulverização |
| MTTF | 34 Anos (Padrão SN 29500, temperatura: 25 °C, ciclo de trabalho: 21 % (5 dias/semana, 8 h/dia)) |
| 26 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 34,25 % (5 dias/semana, 12 h/dia)) | |
| 16 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 100 % (7 dias/semana, 24 h/dia)) | |
| Conformidade | Conforme CE |
Alimentação
| Tensão nominal de alimentação | 230 V AC (50 Hz ... 60 Hz) |
|---|---|
| Faixa de tensão de alimentação | 100 V AC ... 240 V AC |
| Consumo de corrente típico | < 300 mA (220 V AC) |
Interface serial
| Interface 1 | Interface Ethernet, 10/100Base-T(X) conforme IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Quantidade de portas | 4 |
| Tipo de conexão | Conector RJ45, blindado |
| Comprimento de transmissão | < 100 m (Par trançado blindado) |
| Protocolos compatíveis | protocolo transparente para IPv4 e IPv6 |
| Taxa de transmissão serial | 10/100 MBit/s, autonegociação |
| Interface 2 | Interface SHDSL conforme ITU-T G.991.2.bis |
| Quantidade de portas | 12 (Operação a 2 fios) |
| Tipo de conexão | Soquete M8 |
| Comprimento de transmissão | < 20 km (de acordo com índice de transmissão dados e o perfil da conexão) |
| Taxa de transmissão serial | Operação a 4 fios: 64 kbit/s ... 30 MBit/s |
| Operação a 2 fios: 32 kBit/s...15,3 MBit/s | |
| Interface 3 | USB 2.0 |
| Tipo de conexão | USB tipo B |
| Comprimento de transmissão | < 5 m (apenas para configuração e diagnóstico) |
Função
| Gerenciamento | Plug and play, diagnóstico através do software PSI-CONF ou gerenciamento baseado na web (apenas com extensores Ethernet gerenciáveis) |
|---|
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Resistência contra interferência | EN 61000-6-2 |
| Vibração (funcionamento) | DIN EN 60068-2-6 |
| Conformidade | Conforme CE |
Circuito de proteção
| Tipo de proteção de acordo com IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe de exigência conforme VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Máxima tensão contínua UC | 185 V DC |
| 130 V AC | |
| Corrente nominal | ≤ 380 mA (25 °C) |
| Corrente efetiva ICcom UC | ≤ 6 µA |
| Corrente do condutor de proteção IPE | ≤ 4 µA |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | ≤ 5 kA |
| ≤ 5 kA | |
| Corrente de descarga de impulso Iimp(10/350) µs | 2,5 kA (Número de impulsos na categoria D1) |
| Corrente de descarga Itotal(8/20) µs | 10 kA |
| Corrente de impulso nominal Ian (10/1000)µs (condutor-condutor) | 100 A |
| Corrente de impulso nominal Ian (10/1000)µs (condutor-terra) | 100 A |
| Corrente de impulso nominal Ian (10/700)µs (condutor-condutor) | 150 A |
| Corrente de impulso nominal Ian (10/700)µs (condutor-terra) | 150 A |
| Nível de proteção Up(fio-fio) | 250 V (B2 - 100 A) |
| ≤ 250 V (C1 - 500 A) | |
| ≤ 410 V (C2 - 5 kA) | |
| ≤ 250 V (C3 - 100 A) | |
| Nível de proteção Up(fio-terra) | ≤ 580 V (B2 - 100 A) |
| ≤ 580 V (C1 - 500 A) | |
| ≤ 790 V (C2 - 5 kA) | |
| ≤ 300 V (C3 - 100 A) | |
| Tempo de resposta tA(condutor-condutor) | ≤ 100 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, sim. | |
| típ. 0,3 dB (≤ 2,8 MHz / 100 Ω) | |
| típ. 3 dB (≤ 25 MHz / 100 Ω) | |
| Frequência de corte fg (3dB), sim. no sistema de 100 Ohm | 25 MHz |
| Capacidade (condutor-condutor) | 55 pF |
| Capacidade (condutor-terra) | 7 pF |
| Resistência por trilha | 3,3 Ω 20 % |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Resistência a picos de corrente (fio-fio) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| B2 - 4 kV/100 A | |
| Resistência a picos de corrente (fio-terra) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
