Ver más grande

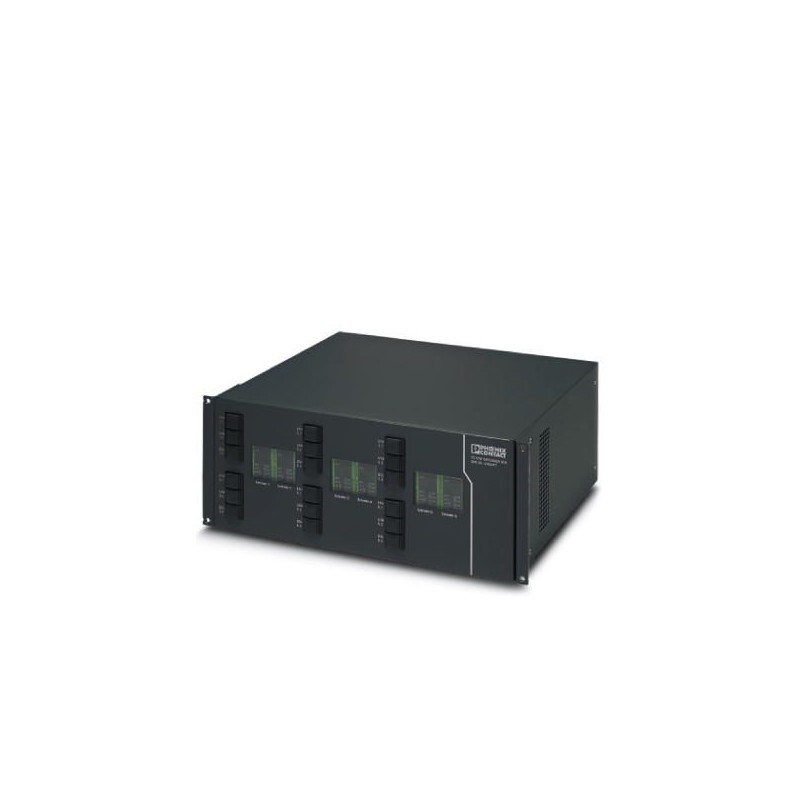

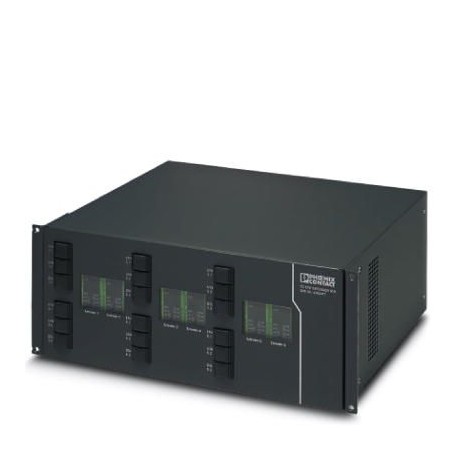

TC ETH EXTENDER S19 2702077 PHOENIX CONTACT Unidad de comunicación Ethernet de 19“ para la interconexión en ..
TC ETH EXTENDER S19
2702077
PHOENIX_CONTACT
Unidad de comunicación Ethernet de 19“ para la interconexión en redes de instalaciones y estaciones mediante la tecnología SHDSL. Velocidades de transmisión hasta 30 MBits/s, distancias hasta 20 km en cables de cobre propios de la explotación mediante estructuras en línea, estrella y anillo. Diagnóstico mediante LEDs o software.
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702077 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC444 - |
| Página del catálogo | Página 361 (C_6_2017) |
| EAN | 4046356945516 |
| Peso por unidad (sin incluir el embalaje) | 10,900 kg |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Esquema de dimensiones | |
|---|---|
| Pie de figura | Esquema de dimensiones |
| Anchura | 438 mm |
| Altura | 178 mm |
| Profundidad | 330 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | 5 °C ... 35 °C (Temperatura del armario) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | 0 °C ... 50 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Índice de protección | IP20 |
| Resistencia a interferencias | EN 61000-6-2 |
Generalidades
| Separación galvánica | VCC // Ethernet // DSL (A) // DSL (B) // FE |
|---|---|
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Peso neto | 10900 g |
| Material carcasa | Acero, con recubrimiento de polvo |
| MTTF | 34 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 26 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 16 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
| Conformidad | Conformidad CE |
Alimentación
| Tensión nominal de alimentación | 230 V AC (50 Hz ... 60 Hz) |
|---|---|
| Tensión de alimentación | 100 V AC ... 240 V AC |
| Absorción de corriente típica | < 300 mA (220 V AC) |
Interfaz serie
| Interfaz 1 | Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3u |
|---|---|
| Interfaz | Ethernet |
| Número de puertos | 4 |
| Tipo de conexión | Hembra RJ45, apantallada |
| Longitud de transmisión | < 100 m (par trenzado apantallado) |
| Protocolos soportados | Transparente al protocolo para IPv4 e IPv6 |
| Velocidad de transmisión serie | 10/100 Mbits/s, autonegociación |
| Interfaz 2 | Interfaz SHDSL según ITU-T G.991.2.bis |
| Número de puertos | 12 (Modo de 2 hilos) |
| Tipo de conexión | Hembra M8 |
| Longitud de transmisión | < 20 km (en función de velocidad de transmisión de datos y sección de cable) |
| Velocidad de transmisión serie | Servicio de 4 hilos: 64 kbit/s ... 30 Mbit/s |
| Servicio de 2 hilos: 32 kbit/s ... 15,3 Mbit/s | |
| Interfaz 3 | USB 2.0 |
| Tipo de conexión | USB tipo B |
| Longitud de transmisión | < 5 m (solo para configuración y diagnóstico) |
Función
| Gestión | Plug and play, diagnóstico a través de software PSI-CONF o gestión basada en web (solo con extensores Ethernet gestionados) |
|---|
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Resistencia a interferencias | EN 61000-6-2 |
| Vibración (servicio) | DIN EN 60068-2-6 |
| Conformidad | Conformidad CE |
Circuito de protección
| Clase de ensayo IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensión constante máxima UC | 185 V DC |
| 130 V AC | |
| Corriente asignada | ≤ 380 mA (25 °C) |
| Corriente activa de servicio ICa UC | ≤ 6 µA |
| Corriente de conductor de protección IPE | ≤ 4 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | ≤ 5 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | ≤ 5 kA |
| Corriente transitoria de impulso Iimp(10/350) µs | 2,5 kA (Número de impulsos categoría D1) |
| Corriente transitoria total Itotal(8/20) µs | 10 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 100 A |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 100 A |
| Corriente de impulso nominal Ian (10/700) µs (conductor-conductor) | 150 A |
| Corriente de impulso nominal Ian (10/700) µs (conductor-tierra) | 150 A |
| Nivel de protección Up(conductor-conductor) | 250 V (B2 - 100 A) |
| ≤ 250 V (C1 - 500 A) | |
| ≤ 410 V (C2 - 5 kA) | |
| ≤ 250 V (C3 - 100 A) | |
| Nivel de protección Up(conductor-tierra) | ≤ 580 V (B2 - 100 A) |
| ≤ 580 V (C1 - 500 A) | |
| ≤ 790 V (C2 - 5 kA) | |
| ≤ 300 V (C3 - 100 A) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 100 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | |
| típ. 0,3 dB (≤ 2,8 MHz / 100 Ω) | |
| típ. 3 dB (≤ 25 MHz / 100 Ω) | |
| Frecuencia límite fg (3dB), sim. en el sistema de 100 ohmios | 25 MHz |
| Capacidad (conductor-conductor) | 55 pF |
| Capacidad (conductor-tierra) | 7 pF |
| Resistencia en serie | 3,3 Ω 20 % |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| B2 - 4 kV/100 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
