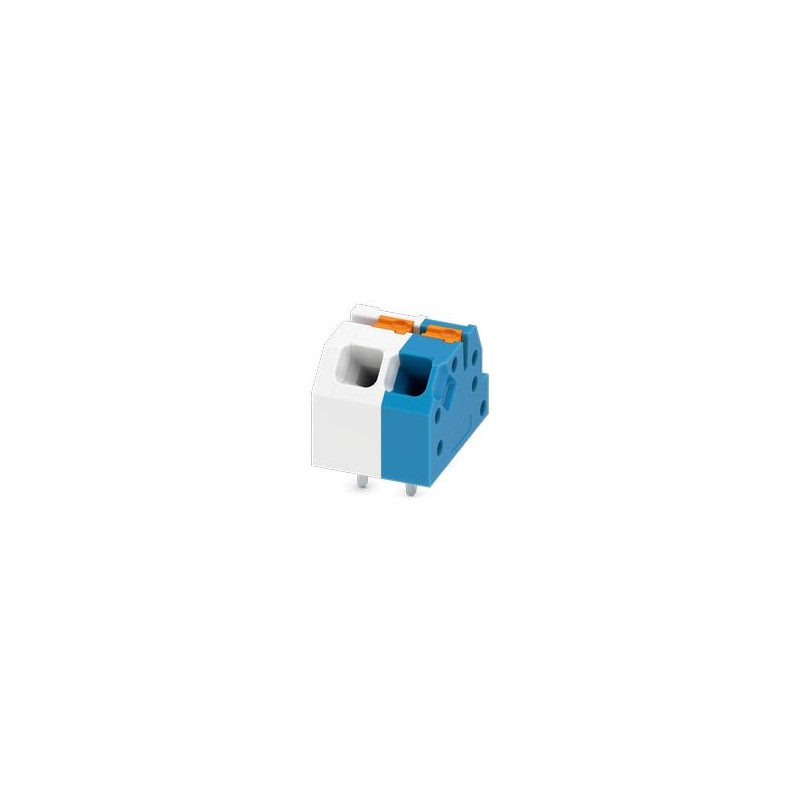

SPTAF 1/ 2-3,5-IL SPE 1548376 PHOENIX CONTACT Terminal da placa de circuito impresso, corrente nominal: 16 A..
SPTAF 1/ 2-3,5-IL SPE
1548376
PHOENIX_CONTACT
210
Terminal da placa de circuito impresso, corrente nominal: 16 A, tensão nominal (III/2): 160 V, seção nominal: 1,5 mm2, número de potenciais: 2, número de linhas: 1, número de polos por linha: 2, família de artigos: SPTAF 1/.. -IL, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, montagem: Soldagem por onda, direção de conexão do condutor/placa de circuito impresso: 45°, cor: multicolorido, arranjo dos pinos: Arranjo linear de pinos, comprimento dos pinos [P]: 2,6 mm, número de pinos de solda por potencial: 2, tipo de embalagem: Bandeja
Bloco de terminais da PCB, corrente nominal: 16 A, tensão de referência (III/2): 160 V, seção transversal nominal: 1,5 mm², número de potenciais: 2, número de linhas: 1, número de polos por linha: 2, faixa de items: SPTAF 1/.. -IL, passo: 3,5 mm, tipo de conexão: Conexão de mola por empurrar, montagem: Solda por onda, direção do driver/plugue PCB: 45°, cor: multicolorido, Distribuição dos pinos: Pinout linear, Comprimento do eixo [P]: 2,6 mm, número de pinos por potencial: 2, Tipo de embalagem: Bandeja
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| cara | Bloco terminal multipolar para I.C. |
| Linha de Produtos | Terminais COMBICON S |
| Tipo de produto | Terminal de placa de circuito impresso |
| Gama de produtos | SPTAF 1/.. -IL |
| Número de postes | 2 |
| Etapas | 3,5 mm |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Número de potenciais | 2 |
| Trama de alfinete | Revestimento linear de pinho |
| Número de pinos por potencial | 2 |
| Corrente nominal In | 16 A |
| Tensão nominal Un | 160 V |
| Grau de contaminação | 3 |
| Tensão de referência (III/3) | 160 V |
| Classificação de Tensão por Resistência ao Impacto (III/3) | 2,5 kV |
| Tensão nominal (III/2) | 160 V |
| Tensão de Resistência ao Impacto (III/2) | 2,5 kV |
| Tensão de referência (II/2) | 320 V |
| Tensão de resistência a choques elétricos (II/2) | 2,5 kV |
| Tecnologia de conexão | |
| Seção nominal | 1,5 mm² |
| Conectando condutores | |
| Tipo de conexão | Conexão de mola de encaixe |
| Seção transversal do condutor rígido | 0,2 mm² ... 1,5 mm² (Ao conectar e possivelmente alinhar um condutor rígido de 1,5 mm², as forças mecânicas transversais que podem ser exercidas sobre o bloco terminal devem ser compensadas por um suporte lateral.) |
| 0,34 mm² ... 1,5 mm² (conexão push-in) | |
| Seção de condutor suave | 0,2 mm² ... 1,5 mm² |
| Seção condutiva. AWG | 24 ... 16 |
| Seção condutora macia com tampa final, sem bucha plástica | 0,25 mm² ... 0,75 mm² (Conexão condutora para ponto de conexão aberto) |
| 0,5 mm² ... 0,75 mm² (push-in) | |
| Seção de condutor macio com tampa plástica e plugue | 0,25 mm² ... 0,75 mm² (Conexão condutora para ponto de conexão aberto) |
| 0,5 mm² ... 0,75 mm² (push-in) | |
| Comprimento de extração | 8 mm |
| Tipo de montagem | Soldagem por ondas |
| Trama de alfinete | Revestimento linear de pinho |
| Tipo de conexão | Conexão de mola de encaixe |
| Indicação de material - contato | |
| nota | Compatíveis com WEEE/RoHS, sem tricty-frees conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Qualidade da superfície | Conservas de Banho Quente |
| Ponto de Conexão da Superfície Metálica (Camada Superior) | Estanho (2 - 4 μm Sn) |
| Superfície metálica, área de solda (camada superior) | Estanho (2 - 4 μm Sn) |
| Indicação de material - carcaça | |
| Cores (Caixas) | Multicor () |
| Material isolante | PAPAI |
| Grupo de Isolamento | eu |
| CRI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade segundo a UL 94 | V0 |
| Classe de inflamabilidade do fio incandescente GWFI conforme a EN 60695-2-12 | 850 |
| Temperatura de ignição por fio glow-on do GWIT de acordo com a EN 60695-2-13 | 775 |
| Temperatura do teste de pressão da esfera de acordo com a EN 60695-10-2 | 125 °C |
| Indicações de Material - Elemento de Atuação | |
| Cor (elemento de atuação) | Laranja (2003) |
| Material isolante | PBT |
| Grupo de Isolamento | IIIa |
| CRI de acordo com IEC 60112 | 275 |
| Classe de inflamabilidade segundo a UL 94 | V0 |
| Nota de Solicitação | Diâmetro externo máximo, permitido por isolamento de fio≤ 3 mm |
| Desenho em dimensões |  |
| Etapas | 3,5 mm |
| Largura [w] | 8,5 mm |
| Altura [h] | 10,6 mm |
| Comprimento [l] | 11 milímetros |
| Altura de Montagem | 8 mm |
| Comprimento do Pino de Solda [P] | 2,6 milímetros |
| Dimensões do pino | 0,75 x 0,3 milímetros |
| Projeto de PCB | |
| Espaçamento dos grãos | 5 mm |
| Diâmetro de perfuração | 1,1 mm |
| Investigação de danos e afrouxamento dos condutores | |
| Especificação de Controle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Teste bem-sucedido |
| Logins e desconexões repetidas | |
| Especificação de Controle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Teste bem-sucedido |
| Controle de Tração | |
| Especificação de Controle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Seção transversal do condutor/tipo de condutor/força de tração, nominal/real | 0,2 mm² / rígido / > 10 N |
| 0,25 mm² / macio / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / macio / > 40 N | |
| Teste de aquecimento | |
| Especificação de Controle | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Requisito para controle de aquecimento | A soma da temperatura ambiente e do aquecimento do bloco terminal da PCB não deve exceder o limite superior de temperatura. |
| Resistência a correntes de curto prazo | |
| Especificação de Controle | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Resistência ao isolamento | |
| Especificação de Controle | EN 60512-3-1:2003-01 do RUÍDO |
| Resistência de isolamento de postes vizinhos | > 5 MΩ |
| Distâncias Aéreas e Linhas de Fundo | |
| Especificação de Controle | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Grupo de Isolamento | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | SIC 600 |
| Tensão de isolamento nominal (III/3) | 160 V |
| Classificação de Tensão por Resistência ao Impacto (III/3) | 2,5 kV |
| valor mínimo da distância no ar - campo não homogêneo (III/3) | 1,5 mm |
| valor mínimo de creepage (III/3) | 2 mm |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão nominal de choque (III/2) | 2,5 kV |
| valor mínimo da distância no ar - campo não homogêneo (III/2) | 1,5 mm |
| valor mínimo de creepage (III/2) | 0,8 milímetros |
| Tensão de isolamento nominal (II/2) | 320 V |
| Tensão de resistência a choques elétricos (II/2) | 2,5 kV |
| Valor mínimo da distância no ar - campo não homogêneo (II/2) | 1,5 mm |
| valor mínimo de creepage (II/2) | 1,6 mm |
| Teste de resistência à vibração | |
| Especificação de Controle | EN 60068-2-6 do RUÍDO (VDE 0468-2-6): 2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz ... 150 Hz) |
| Tempo de inspeção por eixo | 2,5 horas |
| Teste de rosca incandescente | |
| Especificação de Controle | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| temperatura | 850 °C |
| Momento de ação | 5 s |
| Envelhecimento | |
| Especificação de Controle | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C... 100 °C (dependendo da curva de desclassificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Bandeja |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 10.6 mm |
| Número de conexões elétricas (EF008252) | 2 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 16 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 2.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Outro |
