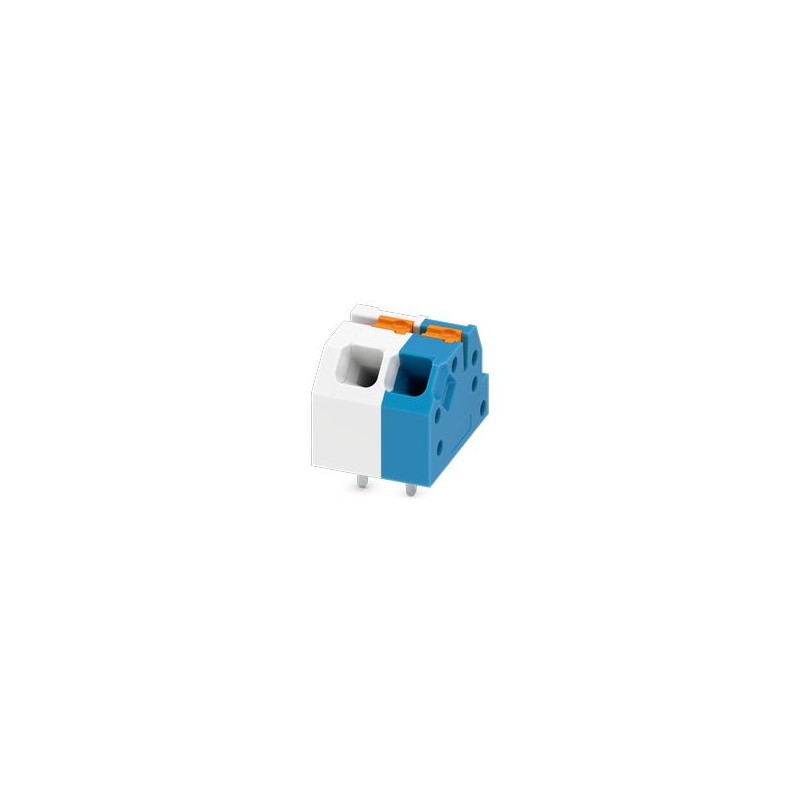

SPTAF 1/ 2-3,5-IL SPE 1548376 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal:..
SPTAF 1/ 2-3,5-IL SPE
1548376
PHOENIX_CONTACT
210
Terminal de tarjetas de circuitos impresos, corriente nominal: 16 A, tensión nominal (III/2): 160 V, sección nominal: 1,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de artículos: SPTAF 1/..-IL, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: multicolor, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: Tray
Bloque terminal de la PCB, corriente nominal: 16 A, voltaje de referencia (III/2): 160 V, sección transversal nominal: 1,5 mm2, número de potenciales: 2, número de filas: 1, número de polos por fila: 2, rango de artículos: SPTAF 1/.. -IL, paso: 3,5 mm, tipo de conexión: Conexión de muelle push-in, montaje: Soldadura por onda, dirección de enchufe conductor/PCB: 45°, color: multicolor, Distribución de pines: Pinout lineal, Longitud del husillo [P]: 2,6 mm, número de pines por potencial: 2, Tipo de envase: Bandeja
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| tipo | Bloque de terminales multipolares para I.C. |
| Línea de productos | Terminales COMBICON S |
| Tipo de producto | Terminal de placa de circuito impreso |
| Gama de productos | SPTAF 1/.. -IL |
| Número de polos | 2 |
| Pasos | 3,5 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Número de potenciales | 2 |
| Trama de pinado | Pinado lineal |
| Número de pines por potencial | 2 |
| Corriente nominal IN | 16 A |
| Tensión nominal UN | 160 V |
| Grado de contaminación | 3 |
| Voltaje de referencia (III/3) | 160 V |
| Tensión nominal de resistencia a impactos (III/3) | 2,5 kV |
| Voltaje nominal (III/2) | 160 V |
| Voltaje de resistencia a impactos (III/2) | 2,5 kV |
| Voltaje de referencia (II/2) | 320 V |
| Voltaje de resistencia a descargas eléctricas (II/2) | 2,5 kV |
| Tecnología de conexión | |
| Sección nominal | 1,5 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión de resorte a presión |
| Sección transversal del conductor rígido | 0,2 mm² ... 1,5 mm² (Al conectar y posiblemente alinear un conductor rígido de 1,5 mm², las fuerzas mecánicas transversales que pueden ejercerse sobre el bloque terminal deben compensarse mediante un soporte lateral.) |
| 0,34 mm² ... 1,5 mm² (conexión a presión) | |
| Sección de conductor blando | 0,2 mm² ... 1,5 mm² |
| Sección conductora. AWG | 24 ... 16 |
| Sección conductora blanda con tapa final, sin casquillo de plástico | 0,25 mm² ... 0,75 mm² (Conexión conductora para punto de conexión abierto) |
| 0,5 mm² ... 0,75 mm² (conexión a presión) | |
| Sección de conductor blando con tapa y enchufe de plástico | 0,25 mm² ... 0,75 mm² (Conexión conductora para punto de conexión abierto) |
| 0,5 mm² ... 0,75 mm² (conexión a presión) | |
| Longitud de extracción | 8 milímetros |
| Tipo de montaje | Soldadura por ondas |
| Trama de pinado | Pinado lineal |
| Tipo de conexión | Conexión de resorte a presión |
| Indicación del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de triquitas según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Calidad de la superficie | Enlatado por baño caliente |
| Punto de conexión de superficie metálica (capa superior) | Estaño (2 - 4 μm Sn) |
| Superficie metálica, área de soldadura (capa superior) | Estaño (2 - 4 μm Sn) |
| Indicación de materiales - carcasa | |
| Colores (Estuches) | multicolor () |
| Material aislante | PAPÁ |
| Grupo de Aislamiento | Yo |
| CRI según IEC 60112 | 600 |
| Clase de inflamabilidad según la UL 94 | V0 |
| Clase de inflamabilidad del hilo incandescente GWFI según la norma EN 60695-2-12 | 850 |
| Temperatura de encendido por hilo incandescente GWIT según la norma EN 60695-2-13 | 775 |
| Temperatura de prueba de presión de bola según la norma EN 60695-10-2 | 125 °C |
| Indicaciones de material - Elemento de actuación | |
| Color (elemento de actuación) | Naranja (2003) |
| Material aislante | PBT |
| Grupo de Aislamiento | IIIa |
| CRI según IEC 60112 | 275 |
| Clase de inflamabilidad según la UL 94 | V0 |
| Nota de solicitud | Diámetro exterior máximo, permitido por el aislamiento de los hilos≤ 3 mm |
| Dibujo en dimensiones |  |
| Pasos | 3,5 mm |
| Anchura [w] | 8,5 mm |
| Altura [h] | 10,6 milímetros |
| Longitud [l] | 11 milímetros |
| Altura de montaje | 8 milímetros |
| Longitud del pasador de soldadura [P] | 2,6 mm |
| Dimensiones de los pasadores | 0,75 x 0,3 mm |
| Diseño de PCB | |
| Espaciado de los granos | 5 milímetros |
| Diámetro de perforación | 1,1 mm |
| Investigación de daños y aflojamiento de conductores | |
| Especificación de control | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba exitosa |
| Inicios de sesión y desconexiones repetidas | |
| Especificación de control | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba exitosa |
| Control de tracción | |
| Especificación de control | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/fuerza de tracción, nominal/real | 0,2 mm² / rígido / > 10 N |
| 0,25 mm² / blanda / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / blanda / > 40 N | |
| Prueba de calentamiento | |
| Especificación de control | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Requisito para el control de calefacción | La suma de la temperatura ambiente y el calentamiento del bloque de terminales de la PCB no deben superar el límite superior de temperatura. |
| Resistencia a corrientes a corto plazo | |
| Especificación de control | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Resistencia al aislamiento | |
| Especificación de control | DIN EN 60512-3-1:2003-01 |
| Resistencia al aislamiento de postes vecinos | > 5 MΩ |
| Distancias aéreas y líneas traseras | |
| Especificación de control | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Grupo de Aislamiento | Yo |
| Resistencia a corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | SIC 600 |
| Tensión de aislamiento nominal (III/3) | 160 V |
| Tensión nominal de resistencia a impactos (III/3) | 2,5 kV |
| valor mínimo de distancia en el aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de creepage (III/3) | 2 milímetros |
| Tensión de aislamiento nominal (III/2) | 160 V |
| Voltaje de choque nominal (III/2) | 2,5 kV |
| valor mínimo de distancia en el aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de creepage (III/2) | 0,8 milímetros |
| Tensión de aislamiento nominal (II/2) | 320 V |
| Voltaje de resistencia a descargas eléctricas (II/2) | 2,5 kV |
| Valor mínimo de distancia en el aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de creepage (II/2) | 1,6 mm |
| Ensayo de resistencia a vibraciones | |
| Especificación de control | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de escaneo | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de escaneo | 5g (60,1 Hz ... 150 Hz) |
| Tiempo de inspección por eje | 2,5 horas |
| Prueba de hilo incandescente | |
| Especificación de control | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| temperatura | 850 °C |
| Momento de acción | 5 s |
| Envejecimiento | |
| Especificación de control | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
| Condiciones ambientales | |
| Temperatura ambiente (Operativo) | -40 °C... 100 °C (dependiendo de la curva de descalificación) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Bandeja |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 10.6 mm |
| Número de conexiones eléctricas (EF008252) | 2 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 16 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.1 mm |
| Longitud del pin (EF006825) | 2.6 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Otros |
