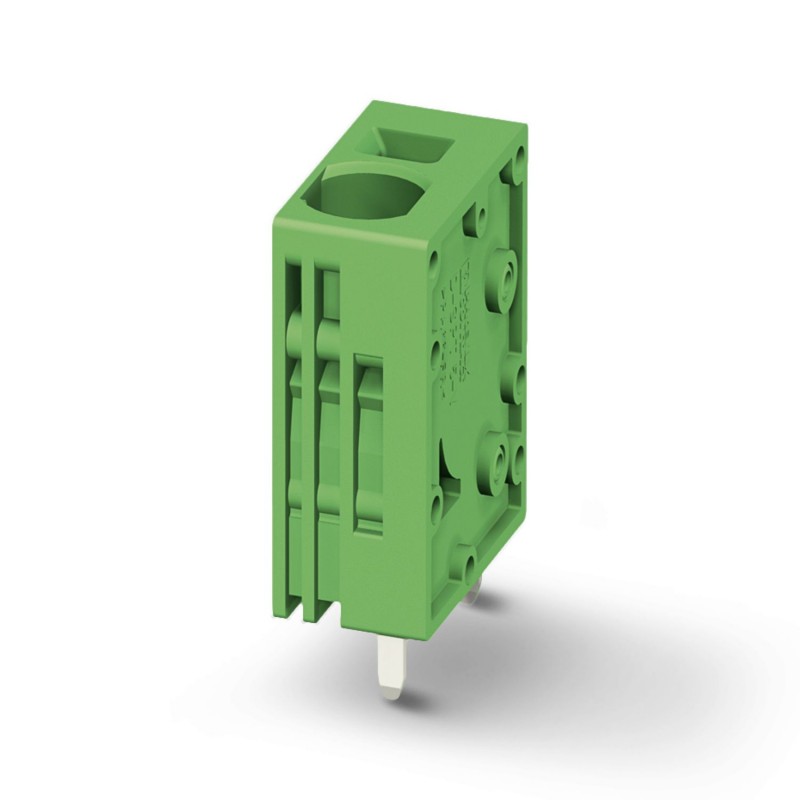

SPT 5/ 3-V-7,5 1128610 PHOENIX CONTACT Borne para placa de circuito impresso, passo: 7,5 mm
SPT 5/ 3-V-7,5
1128610
PHOENIX_CONTACT
1000
Borne para placa de circuito impresso, passo: 7,5 mm
Régua de terminais para placa de circuito impresso, corrente nominal: 41 A, tensão nominal (III/2): 630 V, seção nominal: 6 mm², número de linhas: 1, número de polos por linha: 3, família de artigos: SPT 5/.. -V, passo: 7,5 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 90 °, cor: verde, Arranjo de pinos: W pinos em zigue-zague, Comprimento do pino [P]: 4,6 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Tipo de produto | Terminal de Placa de Circuito Impresso |
| Família de produtos | SPT 5/.. -V |
| Linha de Produtos | Terminais COMBICON L |
| Número de postes | 3 |
| Passo | 7,5 milímetros |
| Número de linhas | 1 |
| Design de pinos | W pinos em zigue-zague |
| Número de pinos de solda por potencial | 2 |
| Status de manutenção de dados | |
| Revisão do artigo | 00 |
Propriedades Elétricas
| Corrente nominal In | 41 A |
| Tensão nominal Un | 1000 V |
| Tensão de dimensionamento (III/3) | 630 V |
| Dimensionamento da tensão transitória (III/3) | 6 kV |
| Tensão de dimensionamento (III/2) | 630 V |
| Tensão de dimensionamento transitório (III/2) | 6 kV |
| Tensão nominal (II/2) | 1000 V |
| Tensão de dimensionamento transitório (II/2) | 6 kV |
Dados de conexão
| Tecnologia de conexão | |
| Seção nominal | 6 mm² |
| Conectando condutores | |
| Tipo de conexão | Conexão de mola push-in |
| Seção rígida do condutor | 0,2 mm² ... 10 mm² (Conexão do condutor com ponto de terminal aberto) |
| 0,75 mm² ... 10 mm² (conexão push-in) | |
| Seção flexível do condutor | 0,2 mm² ... 6 mm² |
| Seção de condutores AWG | 24 ... 8 |
| Seção condutora flexível com biqueira, sem luva plástica | 0,25 mm² ... 6 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 0,25 mm² ... 6 mm² |
| 2 condutores com a mesma seção transversal, flexíveis com biqueira TWIN com luva plástica | 0,25 mm² ... 1,5 mm² |
| Comprimento da casca | 15 mm |
assembléia
| Tipo de montagem | Solda por onda |
| Design de pinos | W pinos em zigue-zague |
Dados Relevantes
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanhado galvanicamente |
| Superfície metálica do ponto terminal (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de solda de superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Verde (6021) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
Dimensões
| Esquema de dimensão |  |
| Passo | 7,5 milímetros |
| Largura [w] | 24,3 milímetros |
| Altura [h] | 28,75 milímetros |
| Comprimento [l] | 18,5 milímetros |
| Altura total | 24,15 milímetros |
| Comprimento do Pino de Solda [P] | 4,6 mm |
| Dimensões do Templo | 1,7 x 0,8 milímetros |
| Projeto da placa de circuito impresso | |
| Espaçamento entre hastes | 14 mm |
| Diâmetro do orifício | 2,1 milímetros |
Ensaios mecânicos
| Verificação de conexão | |
| Especificação de teste | EN 60998-2-2 do RUÍDO (VDE 0613-2-2): 2005-03 |
| Resultado | Teste aprovado |
| Verificação de danos aos condutores e afrouxamento | |
| Especificação de teste | EN 60998-2-2 do RUÍDO (VDE 0613-2-2): 2005-03 |
| Resultado | Teste aprovado |
| Ensaio de tração | |
| Especificação de teste | EN 60998-2-2 do RUÍDO (VDE 0613-2-2): 2005-03 |
| Seção do condutor/Tipo de condutor/Força de tração Valor nominal/Valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 10 mm² / rígido / > 90 N | |
| 6 mm² / flexível / > 80 N | |
| Teste de flexão | |
| Especificação de teste | EN 60998-2-2 do RUÍDO (VDE 0613-2-2): 2005-03 |
| Resultado | Teste aprovado |
Testes Elétricos
| Verificação de Aquecimento | |
| Especificação de teste | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Requisito de teste de aquecimento | Aumento de temperatura ≤ 45 K |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2003-11 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 630 V |
| Tensão transiente nominal (III/3) | 6 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 5,5 milímetros |
| Valor mínimo da linha de creepage (III/3) | 8 mm |
| Tensão de isolamento de dimensionamento (III/2) | 630 V |
| Tensão transiente nominal (III/2) | 6 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 5,5 milímetros |
| Valor mínimo da linha de creepage (III/2) | 5,5 milímetros |
| Tensão de isolamento de dimensionamento (II/2) | 1000 V |
| Tensão transiente nominal (II/2) | 6 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 5,5 milímetros |
| Valor mínimo da linha de creepage (II/2) | 5,5 milímetros |
Condições ambientais e de vida
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6:1996-05 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Instruções de teste | Eixos X, Y e Z |
| Ensaio filam. incandescente | |
| Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Temperatura | 850 °C |
| Tempo de Desempenho | 5 s |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 100 °C (Com base na curva de capacidade de carga atual/decrescente) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
Informações sobre a embalagem
| Tipo de embalagem | Embalagem in a box |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 28.75 mm |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 7.5 mm |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 630 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 10 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 2.1 mm |
| Comprimento do pino (EF006825) | 4.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
