> PHOENIX_CONTACT>Разъемы PCB>SPT 5/ 3-V-7,5 1128610 PHOENIX CONTACT Клемма для печатной платы, шаг: 7,5 мм
Предыдущий товар Следующий продукт

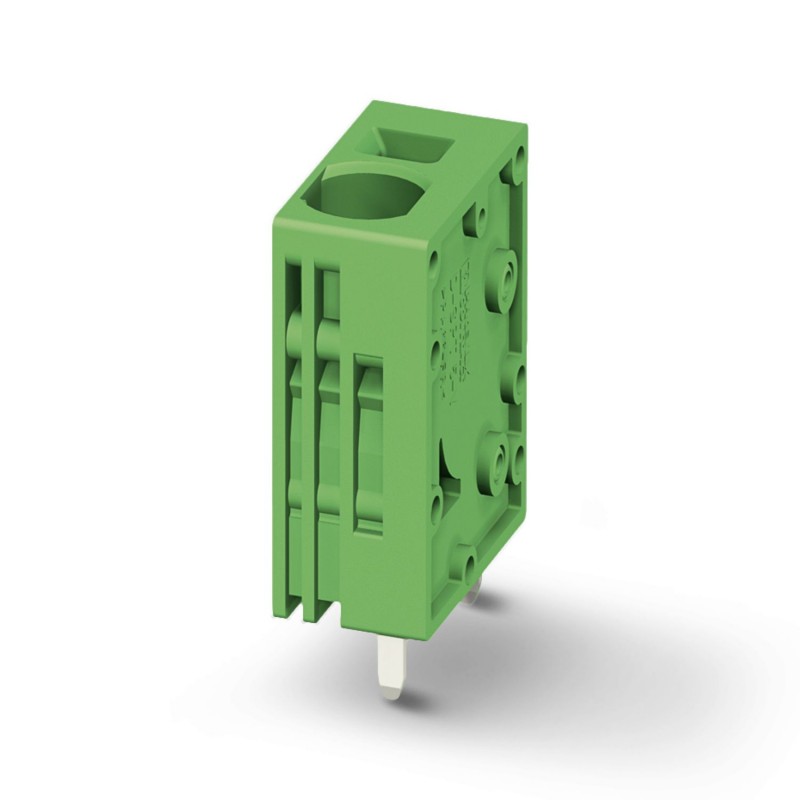

SPT 5/ 3-V-7,5 1128610 PHOENIX CONTACT Клемма для печатной платы, шаг: 7,5 мм Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SPT 5/ 3-V-7,5 1128610 PHOENIX CONTACT Клемма для печатной платы, шаг: 7,5 мм

SPT 5/ 3-V-7,5

1128610

PHOENIX_CONTACT

1000

Клемма для печатной платы, шаг: 7,5 мм

Клеммная колодка для печатной платы, номинальный ток: 41 А, номинальное напряжение (III/2): 630 В, номинальное сечение: 6 мм², количество рядов: 1, количество полюсов в ряду: 3, семейство изделий: SPT 5/.. -V, шаг: 7,5 мм, тип подключения: Пружинное соединение push-in, монтаж: Волновая пайка, направление подключения проводника/печатной платы: 90 °, цвет: зеленый, расположение контактов: W зигзагообразные контакты, длина контакта [P]: 4,6 мм, количество контактов пайки на потенциал: 2, тип упаковки: коробочный

Клемма печатной платы, номинальный ток: 41 А, номинальное напряжение (III/2): 630 В, номинальное сечение: 6 мм2, количество рядов: 1, количество контактов в ряду: 3, ассортимент продукции: SPT 5/.. -V, шаг: 7,5 мм, способ подключения: Пружинное соединение push-in, монтаж: Пайка волной волны, направление соединения проводник/печатная плата: 90 °, цвет: зеленый, Расположение контактов: Зигзагообразные штифты W, Паяльный штифт [P]: 4,6 мм, количество паяльных контактов на потенциал: 2, Тип упаковки: упакован в картон

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства продукта
Тип продуктаТерминал печатной платы
Семейство продуктовСПТ 5/.. -В
Продуктовая линейкаКлеммы COMBICON L
Количество позиций3
Смола7,5 мм
Количество строк1
Расположение выводовЗигзагообразное закрепление W
Количество паяльных контактов на потенциал2
Статус управления данными
Доработка статьи00
Электрические свойства
Номинальный ток Iн41 А
Номинальное напряжение Uн1000 V
Номинальное напряжение (III/3)630 В
Номинальное напряжение перенапряжения (III/3)6 кВ
Номинальное напряжение (III/2)630 В
Номинальное напряжение перенапряжения (III/2)6 кВ
Номинальное напряжение (II/2)1000 V
Номинальное напряжение перенапряжения (II/2)6 кВ
Данные подключения
Технология подключения
Номинальное сечение6 мм²
Подключение проводников
Способ подключенияПружинное соединение push-in
Сечение проводника жесткое0,2 мм² ... 10 мм² (Соединение провода с открытой клеммой)
0,75 мм² ... 10 мм² (зажим push-in)
Гибкое сечение провода0,2 мм² ... 6 мм²
Сечение проводника AWG24 ... 8
Сечение проводника гибкое, с наконечником без пластиковой гильзы0,25 мм² ... 6 мм²
Сечение проводника, гибкое, с наконечником, с пластиковой гильзой0,25 мм² ... 6 мм²
2 провода одинакового сечения, гибкие, с наконечником TWIN с пластиковой гильзой0,25 мм² ... 1,5 мм²
Длина зачистки15 мм
установка
Тип монтажаПайка волной припоя
Расположение выводовЗигзагообразное закрепление W
Технические характеристики материалов
Данные о материалах - контакты
заметкаСоответствует требованиям WEEE/RoHS, не содержит усов в соответствии с IEC 60068-2-82/JEDEC JESD 201
Контактный материалМедный сплав
Характеристики поверхностиЛуженый
Конечная точка металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Участок пайки металлической поверхности (верхний слой)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (корпус)зеленый (6021)
Изоляционный материалПАПА
Группа изоляционных материаловя
CTI в соответствии с IEC 60112600
Класс горючести согласно UL 94V0
Индекс воспламеняемости калильной проволоки GWFI в соответствии с EN 60695-2-12850
Температура зажигания провода накаливания GWIT в соответствии с EN 60695-2-13775
Температура для испытания шаром под давлением в соответствии с EN 60695-10-2125 КК
Размеры
Размерный рисунокzswbwfibns.jpg
Смола7,5 мм
Ширина [w]24,3 мм
Высота [ч]28,75 мм
Длина [л]18,5 мм
Высота установки24,15 мм
Длина паяльного штифта [P]4,6 мм
Размеры штифта1,7 x 0,8 мм
Проектирование печатных плат
Расстояние между выводами14 мм
Диаметр отверстия2,1 мм
Механические испытания
Проверка соединения
СпецификацияМЭК 60998-2-2:2002-12
РезультатТест пройден
Проверка на повреждение и ослабление проводника
СпецификацияМЭК 60998-2-2:2002-12
РезультатТест пройден
Испытание на выдергивание
СпецификацияМЭК 60998-2-2:2002-12
Сечение проводника/тип проводника/заданное значение тягового усилия/фактическое значение0,2 мм² / сплошной / > 10 Н
0,2 мм² / гибкий / > 10 Н
10 мм² / сплошной / > 90 Н
6 мм² / гибкий / > 80 Н
Испытание на изгиб
СпецификацияМЭК 60998-2-2:2002-12
РезультатТест пройден
Электрические испытания
Испытание на повышение температуры
СпецификацияМЭК 60998-2-1:2002-12
Испытание на повышение требуемой температурыПовышение температуры ≤ 45 К
Сопротивление изоляции
СпецификацияМЭК 60998-1:2002-12
Сопротивление изоляции, соседние позиции> 5 МОм
Воздушные зазоры и пути утечки
СпецификацияМЭК 60664-1:1992-10 + А1:2000-02 + А2:2002-05
Группа изоляционных материаловя
Сравнительный индекс отслеживания (IEC 60112)CTI 600
Номинальное напряжение изоляции (III/3)630 В
Номинальное напряжение перенапряжения (III/3)6 кВ
минимальное значение зазора - неоднородное поле (III/3)5,5 мм
минимальный путь утечки (III/3)8 мм
Номинальное напряжение изоляции (III/2)630 В
Номинальное напряжение перенапряжения (III/2)6 кВ
минимальное значение зазора - неоднородное поле (III/2)5,5 мм
минимальный путь утечки (III/2)5,5 мм
Номинальное напряжение изоляции (II/2)1000 V
Номинальное напряжение перенапряжения (II/2)6 кВ
минимальное значение зазора - неоднородное поле (II/2)5,5 мм
минимальный путь утечки (II/2)5,5 мм
Условия окружающей среды и реальной жизни
Испытание на вибрацию
СпецификацияМЭК 60068-2-6:1995-03
частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Ускорение5g (60,1 Гц ... 150 Гц)
Продолжительность испытания на ось2,5 ч
Направления испытанийОси X, Y и Z
Испытание раскаленной проволокой
СпецификацияМЭК 60998-1:2002-12
температура850 °С
Время воздействия5 с
Окружающие условия
Температура окружающей среды (эксплуатация)-40 °С ... 100 °C (в зависимости от текущей несущей способности/кривой снижения номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 70 °С
Относительная влажность воздуха (при хранении/транспортировке)30 % ... 70 %
Температура окружающей среды (в сборе)-5 °С ... 100 °С
Характеристики упаковки
Тип упаковкиупаковано в картон

ETIM for 1128610 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 28.75 mm
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 7.5 mm
Rated current In (EF008250) 41 A
Rated voltage (EF000228) 630 V
Rated surge voltage (EF002993) 6 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Spring clamp connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 10 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 2.1 mm
Length pin (EF006825) 4.6 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
