> PHOENIX_CONTACT>Leiterplattensteckverbinder>SPT 5/ 3-V-7,5 1128610 PHOENIX CONTACT Terminal for printed circuit board, pitch: 7.5 mm
Vorheriges Produkt Nächstes Produkt

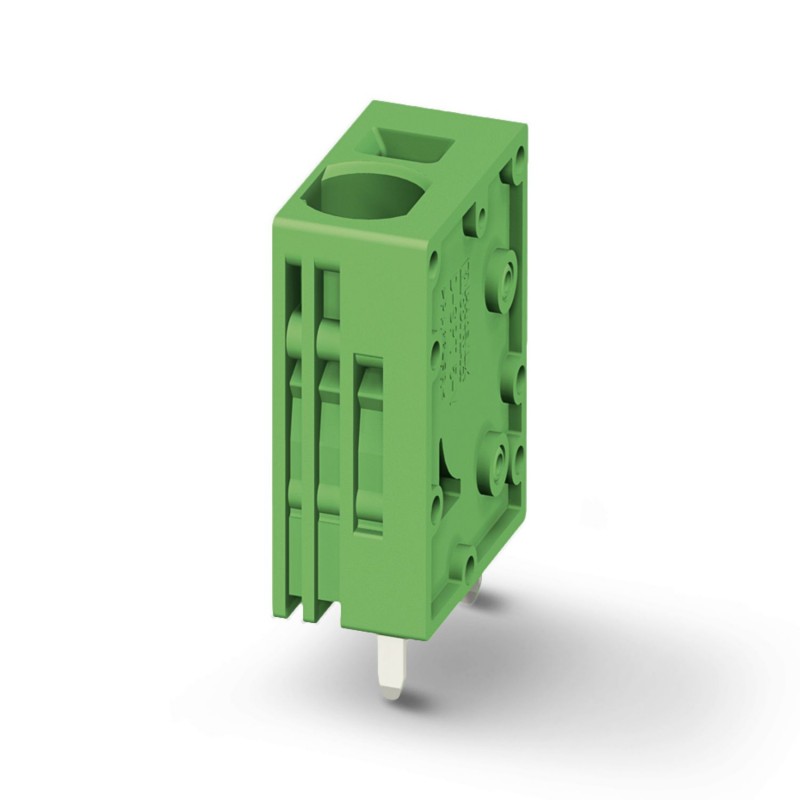

SPT 5/ 3-V-7,5 1128610 PHOENIX CONTACT Terminal for printed circuit board, pitch: 7.5 mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPT 5/ 3-V-7,5 1128610 PHOENIX CONTACT Terminal for printed circuit board, pitch: 7.5 mm

SPT 5/ 3-V-7,5

1128610

PHOENIX_CONTACT

1000

Terminal for printed circuit board, pitch: 7.5 mm

Reihenklemme für Leiterplatte, Nennstrom: 41 A, Nennspannung (III/2): 630 V, Nennquerschnitt: 6 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: SPT 5/.. -V, Rastermaß: 7,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 90°, Farbe: grün, Pinanordnung: W Zickzack-Pins, Pinlänge [P]: 4,6 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: boxed

Leiterplattenklemme, Nennstrom: 41 A, Nennspannung (III/2): 630 V, Nennquerschnitt: 6 mm2, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 3, Lieferprogramm: SPT 5/.. -V, Rastermaß: 7,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiter-/Leiterplattenanschlussrichtung: 90°, Farbe: grün, Pinanordnung: Zickzack-Pinning W, Lötstift [P]: 4,6 mm, Anzahl Lötstifte pro Potential: 2, Verpackungsart: im Karton verpackt

Mehr Infos


Steckverbinder > Leiterplattenklemme

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Produkteigenschaften
ProdukttypLeiterplattenklemme
ProduktfamilieSPT 5/.. -V
ProduktlinieCOMBICON Klemmen L
Anzahl der Positionen3
Pech7,5 Millimeter
Anzahl der Zeilen1
Pin-LayoutZickzack-Pinning W
Lötstifte pro Potential2
Stand der Datenverwaltung
Überarbeitung des Artikels00
Elektrische Eigenschaften
Nennstrom IN41 A
Nennspannung UN1000 V
Nennspannung (III/3)630 V
Bemessungsstoßspannung (III/3)6 kV
Nennspannung (III/2)630 V
Bemessungs-Stoßspannung (III/2)6 kV
Nennspannung (II/2)1000 V
Bemessungs-Stoßspannung (II/2)6 kV
Verbindungsdaten
Verbindungstechnik
Nennquerschnitt6 mm²
Leiter-Anschluss
VerbindungsmethodePush-in-Federanschluss
Leiterquerschnitt starr0,2 mm² ... 10 mm² (Leiteranschluss mit offener Klemmstelle)
0,75 mm² ... 10 mm² (Push-in-Anschluss)
Leiterquerschnitt flexibel0,2 mm² ... 6 mm²
Leiterquerschnitt AWG24 ... 8
Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 6 mm²
Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse0,25 mm² ... 6 mm²
2 Leiter mit gleichem Querschnitt, flexibel, mit TWIN-Aderendhülse mit Kunststoffhülse0,25 mm² ... 1,5 mm²
Stripping-Länge15 mm
Montage
MontagetypWellenlöten
Pin-LayoutZickzack-Pinning W
Materialspezifikationen
Materialdaten - Kontakt
HinweisWEEE/RoHS-konform, whiskerfrei nach IEC 60068-2-82/JEDEC JESD 201
KontaktmaterialCu-Legierung
OberflächenbeschaffenheitVerzinnt
Klemmpunkt der Metalloberfläche (Deckschicht)Zinn (4 - 8 μm Sn)
Lötfläche der Metalloberfläche (Deckschicht)Zinn (4 - 8 μm Sn)
Materialdaten - Gehäuse
Farbe (Gehäuse)grün (6021)
IsoliermaterialPAPA
DämmstoffgruppeIch
CTI nach IEC 60112600
Entflammbarkeitsklasse nach UL 94V0
Glühdraht-Brennbarkeitsindex GWFI nach EN 60695-2-12850
Glühdraht-Zündtemperatur GWIT nach EN 60695-2-13775
Temperatur für die Kugeldruckprüfung nach EN 60695-10-2125 °C
Dimensionen
Pech7,5 Millimeter
Breite [w]ca. 24,3 mm
Höhe [h]28,75 mm
Länge [l]18,5 mm
Einbauhöhe24,15 mm
Länge des Lötstifts [P]4,6 mm
Abmessungen des Bolzensca. 1,7 x 0,8 mm
PCB-Design
Pin-Abstand14 mm
Lochdurchmesser2,1 mm
Mechanische Prüfungen
Verbindungstest
SpezifikationIEC 60998-2-2:2002-12
ErgebnisTest bestanden
Prüfung auf Beschädigung und Lockerung des Leiters
SpezifikationIEC 60998-2-2:2002-12
ErgebnisTest bestanden
Auszugstest
SpezifikationIEC 60998-2-2:2002-12
Leiterquerschnitt/Leiterart/Zugkraftsollwert/Istwert0,2 mm² / massiv / > 10 N
0,2 mm² / flexibel / > 10 N
10 mm² / massiv / > 90 N
6 mm² / flexibel / > 80 N
Beugetest
SpezifikationIEC 60998-2-2:2002-12
ErgebnisTest bestanden
Elektrische Prüfungen
Temperatur-Anstiegs-Test
SpezifikationIEC 60998-2-1:2002-12
Erforderlicher TemperaturanstiegstestTemperaturerhöhung ≤ 45 K
Isolationswiderstand
SpezifikationIEC 60998-1:2002-12
Isolationswiderstand, benachbarte Positionen> 5 MΩ
Luft- und Kriechstrecken
SpezifikationIEC 60664-1:1992-10 + A1:2000-02 + A2:2002-05
DämmstoffgruppeIch
Vergleichender Tracking-Index (IEC 60112)CTI 600
Bemessungs-Isolationsspannung (III/3)630 V
Bemessungsstoßspannung (III/3)6 kV
Mindestabstandswert - inhomogenes Feld (III/3)5,5 mm
minimale Kriechstrecke (III/3)8 mm
Bemessungs-Isolationsspannung (III/2)630 V
Bemessungs-Stoßspannung (III/2)6 kV
minimaler Abstandswert - inhomogenes Feld (III/2)5,5 mm
minimale Kriechstrecke (III/2)5,5 mm
Bemessungs-Isolationsspannung (II/2)1000 V
Bemessungs-Stoßspannung (II/2)6 kV
Mindestabstandswert - inhomogenes Feld (II/2)5,5 mm
minimale Kriechstrecke (II/2)5,5 mm
Umwelt- und reale Bedingungen
Vibrationstest
SpezifikationIEC 60068-2-6:1995-03
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer pro Achse2,5 h
Anweisungen zum TestenX-, Y- und Z-Achse
Glühdraht-Test
SpezifikationIEC 60998-1:2002-12
Temperatur850 °C
Zeitpunkt der Exposition5 s
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (abhängig von der Strombelastbarkeit/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Spezifikationen der Verpackung
Art der Verpackungverpackt in Karton

ETIM for 1128610 Steckverbinder (EC002643)
Merkmal Wert
Höhe (EF000040) 28.75 mm
Anzahl der Etagen (EF002659) 1
Rastermaß der Anschlüsse (EF006827) 7.5 mm
Bemessungsstrom In (EF008250) 41 A
Bemessungsspannung (EF000228) 630 V
Bemessungsstoßspannung (EF002993) 6 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschlussart Leiter (EF006821) Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 10 mm²
Anschlussart Leiterplatte (EF006822) Lötanschluss
Werkstoff der Anschlussoberfläche (EF006826) Zinn
Durchmesser Anschlusspin (EF006823) 2.1 mm
Länge des Pins (EF006825) 4.6 mm
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) grün
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Art der Leiterplattenbefestigung (EF008226) Anschlusskontakt
Befestigungsart (EF002442) löten
Art der Banderolierung (EF007011) Karton (für SMD)

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
