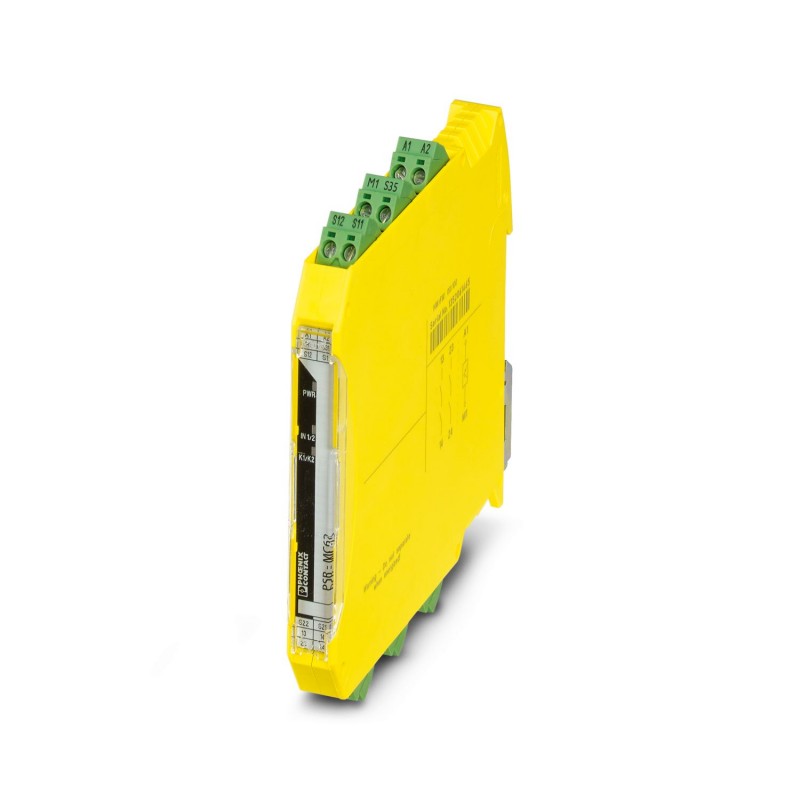

PSR-MC62-2NO-1DO-24DC-SP 2700575 PHOENIX CONTACT Relé de segurança
PSR-MC62-2NO-1DO-24DC-SP
2700575
PHOENIX_CONTACT
Relé de segurança
Relé de segurança para dispositivos de controle bimanual de acordo com a ISO 13851 tipo IIIC, até SIL 3, categoria 4, PL e, monitoramento de transmissão síncrona < 0,5 s, 2 circuitos de disparo, Us= 24 V DC, terminal de push-in plug-in
Relé de segurança para controles bimanuais de acordo com a ISO 13851 tipo IIIC, até SIL 3, Cat. 4, PL e, monitoramento de ativação síncrona < 0,5 s, 2 caminhos de corrente de ativação, US = 24 V DC, terminais de encaixe push-in
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2700575 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 257 (C-6-2017) |
| GTIN | 4046356966962 |
| Peso por unidade (exclusive embalagem) | 126,390 GRM |
| Número do imposto alfandegário | 85371098 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -35 °C ... 60 °C (Observar derating) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Umidade do ar máxima admissível (armazenamento/transporte) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Altura de aplicação | ≤ 2000 m (através de NN) |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC -20 % / +25 % |
|---|---|
| 19,2 V DC ... 30 V DC | |
| Corrente de alimentação de comando IS | típ. 40 mA |
| Consumo de potência em US | típ. 0,96 W |
| Corrente de ligação | típ. 20 A (Δt = 10 µs com Us) |
| Tempo de filtragem | 10 ms (Para a lógica. Em A1 com quebras de tensão em Us) |
| Ligação de proteção | Proteção contra sobretensão Diodo supressor |
| Proteção contra inversão de polaridade para tensão de alimentação de comando do circuito de corrente nominal |
Entradas digitais
| Corrente de ligação | < 10 mA (com Us/Ixem S12/S22) |
|---|---|
| < 5,5 mA (com Us/Ixem S35) | |
| Consumo de energia | < 4,2 mA (com Us/Ixem S12/S22) |
| < 5,1 mA (com Us/Ixem S35) | |
| Tensão no circuito de entrada, partida e retorno | 24 V DC -20 % / +25 % |
| Máx. resistência total de linha admissível | 150 Ω |
| Simultaneidade entrada 1/2 | < 0,5 s |
Saídas de relé: circuito de corrente de liberação,
| Denominação saída | Circuito de corrente de liberação |
|---|---|
| Descrição da saída | Contatos normalmente abertos direcionados para a segurança |
| Quantidade de saídas | 2 (sem retardo) |
| Versão do contato | 2 condutores de corrente de liberação |
| Material de contato | AgSnO2(circuito de corrente de liberação) |
| Tensão de comutação | min. 12 V AC/DC |
| máx. 250 V AC/DC (Observar curva de carga) | |
| Corrente máx. em regime permanente | 6 A (Observar derating) |
| Corrente de ligação | min. 3 mA |
| máx. 6 A | |
| Corrente cumulativa quadr. | 72 A2(Observar derating) |
| Potência ligada | min. 60 mW |
| Frequência de comutação | 1 Hz |
| Vida útil mecânica | 10x 106ciclos de manobras |
| Fusível de saída | 6 A gL/gG (Elemento de contato) |
Saídas de sinalização
| Descrição da saída | não orientado para a segurança |
|---|---|
| Quantidade de saídas | 1 (digital, PNP) |
| Tensão | 22 V DC (Us- 2 V) |
| Corrente | máx. 100 mA |
| Corrente de ligação máxima | 500 mA (t = 1 ms com Us) |
| Proteção contra curto-circuito | sim |
Tempos
| Tempo de resposta típ. com US | < 50 ms |
|---|---|
| Tempo de retorno típ. com US | < 10 ms (na ativação através de S12/S22) |
| < 5 ms (em caso de interrupção através de A1; não é permitido um controle de desativação via aplicativo através de A1/A2) | |
| Tempo de rearranque | < 2 s (Tempo de inicialização) |
| Tempo de redisponibilidade | < 500 ms |
Geral
| Tipo de relé | Relé eletromecânico com contatos positivamente guiados conforme IEC/EN 61810-3 (EN 50205) |
|---|---|
| Tipo de operação nominal | 100 % ED |
| Peso líquido | 126,39 g |
| Posição de montagem | horizontal ou vertical |
| Tipo de montagem | Montagem do trilho de fixação |
| Instrução de montagem | vide curva derating |
| Grau de proteção | IP20 |
| Grau de proteção mínimo no local de montagem | IP54 |
| Material caixa | PBT |
| Cor da caixa | amarelo |
| Indicação de estado | 5 x LED bicolor |
Dados de conexão
| Tipo de conexão | conexão à mola |
|---|---|
| plugável | sim |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Parâmetros técnicos de segurança
| Categoria de parada | 0 |
|---|---|
| Classe de tipo | IIIC |
| Denominação | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 (4 A DC13; 5 A AC15; 8760 ciclos de comutação/ano) |
| Denominação | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 ciclos de comutação/ano) |
| Categoria | 4 (4 A DC13; 5 A AC15; 8760 ciclos de comutação/ano) |
| Denominação | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (4 A DC13; 5 A AC15; 8760 ciclos de comutação/ano) |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 250 V AC |
| 250 V AC | |
| Tensão de teste / isolamento | Isolamento básico de 4 kV entre todos os circuitos de corrente e a caixa |
| Isolamento seguro, isolamento reforçado de 6 kV: entre (A1, A2, S11, S12, S21, S22, S35, M1) e circuito de corrente de liberação (13/14) entre (A1, A2, S11, S12, S21, S22, S35, M1) e circuito de corrente de liberação (23/24) entre os circuitos de corrente de liberação | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Choque | 15g |
| Vibração (funcionamento) | 10 Hz ... 150 Hz, 2g |
| Conformidade | Conforme CE |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
