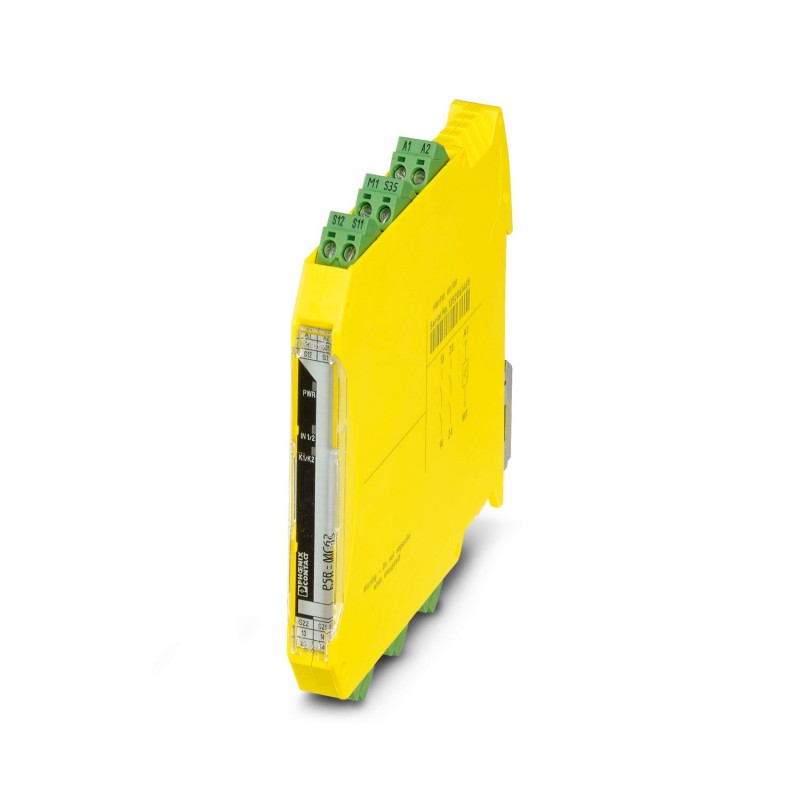

PSR-MC62-2NO-1DO-24DC-SP 2700575 PHOENIX CONTACT Sicherheitsrelais Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSR-MC62-2NO-1DO-24DC-SP 2700575 PHOENIX CONTACT Sicherheitsrelais

PSR-MC62-2NO-1DO-24DC-SP

2700575

PHOENIX_CONTACT

Sicherheitsrelais

Sicherheitsrelais für Zweihandbediengeräte nach ISO 13851 Typ IIIC, bis SIL 3, Kategorie 4, PL e, synchrone Übertragungsüberwachung < 0,5 s, 2 Auslösekreise, Us= 24 V DC, Steck-Push-in-Klemme

Sicherheitsrelais für Zweihandsteuerungen nach ISO 13851 Typ IIIC, bis SIL 3, Cat. 4, PL e, Gleichzeitigkeitsüberwachung < 0,5 s, 2 Freigabestrompfade, US = 24 V DC, steckbare Push-in-Klemme

Mehr Infos


Sicherheit und Kommunikation

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypSicherheitsrelais
ProduktfamiliePSRmini
AnwendungZweihandsteuerung
RelaistypElektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
Datenpflegestand
Artikelrevision04
Zeiten
Ansprechzeit typisch< 50 ms
Rückfallzeit typisch< 10 ms (bei Ansteuerung über S12/S22)
< 5 ms (bei Unterbrechung über A1; eine applikative Absteuerung über A1/A2 ist nicht zulässig)
Wiederanlaufzeit< 2 s (Boot-Zeit)
Wiederbereitschaftszeit< 500 ms
Elektrische Eigenschaften
Maximale Verlustleistung bei Nennbedingung5,09 W (bei US= 30 V, IL² = 72 A²)
Nennbetriebsart100 % ED
Luft- und Kriechstrecken zwischen den Stromkreisen
Bemessungsisolationsspannung250 V AC
250 V AC
Bemessungsstoßspannung / IsolierungBasisisolierung 4 kV zwischen allen Strompfaden und Gehäuse
Sichere Trennung, verstärkte Isolierung 6 kV:
zwischen (A1, A2, S11, S12, S21, S22, S35, M1) und Freigabestrompfad (13/14)
zwischen (A1, A2, S11, S12, S21, S22, S35, M1) und Freigabestrompfad (23/24)
zwischen den Freigabestrompfaden untereinander
Versorgung
BenennungA1/A2
Bemessungssteuerstromkreisspeisespannung US19,2 V DC ... 30 V DC
Bemessungssteuerstromkreisspeisespannung US24 V DC -20 % / +25 %
Bemessungssteuerspeisestrom IStyp. 40 mA
Leistungsaufnahme an UStyp. 0,96 W
Einschaltstromtyp. 20 A (Δt = 10 µs bei Us)
Filterzeit10 ms (Für die Logik. An A1 bei Spannungseinbrüchen bei Us)
SchutzbeschaltungÜberspannungsschutz; Suppressordiode
Verpolschutz für Bemessungssteuerstromkreisspeisespannung
Eingangsdaten
Digital: Sensorkreis (S12, S22)
Beschreibung des Eingangssicherheitsgerichtete Sensoreingänge
Anzahl der Eingänge2
Einschaltstrom< 10 mA (bei Us/Ixan S12/S22)
Gleichzeitigkeit
Max. zulässiger Gesamtleitungswiderstand150 Ω
Stromaufnahme< 4,2 mA (bei Us/Ixan S12/S22)
Digital: Rückführkreis (S35)
Beschreibung des Eingangsnicht sicherheitsgerichtet
Anzahl der Eingänge1
Einschaltstrom< 5,5 mA (typ. bei US)
Max. zulässiger Gesamtleitungswiderstand150 Ω
Spannung an Eingangs-, Start- und Rückführkreis24 V DC -20 % / +25 %
Stromaufnahme< 5,1 mA (typ. bei US)
Ausgangsdaten
Relais: Freigabestrompfade (13/14, 23/24)
Beschreibung des Ausgangssicherheitsgerichtete Schließerkontakte
Anzahl der Ausgänge2 (unverzögert)
Kontaktausführung2 Freigabestrompfade
KontaktmaterialAgSnO2(Freigabestrompfad)
Schaltspannungmin. 12 V AC/DC
max. 250 V AC/DC
Schaltleistungmin. 60 mW
Einschaltstrommin. 3 mA
max. 6 A
Grenzdauerstrom6 A
Quadr. Summenstrom72 A2(Derating beachten)
Schaltfrequenz0,1 Hz
Lebensdauer mechanisch10x 106Schaltspiele
Ausgangssicherung6 A gL/gG (Schließer)
Melden: M1
Beschreibung des AusgangsPNP
nicht sicherheitsgerichtet
Anzahl der Ausgänge1 (digital, PNP)
Spannung22 V DC (Us- 2 V)
Strommax. 100 mA
Einschaltstrom maximal500 mA (Δt = 1 ms bei Us)
Kurzschlussschutzja
Anschlussdaten
Anschlusstechnik
steckbarja
Leiteranschluss
AnschlussartPush-in-Anschluss
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
Leiterquerschnitt AWG24 ... 16
Abisolierlänge8 mm
Signalisierung
Statusanzeige5 x LED Bi-Colour
Maße
Breite12,5 mm
Höhe116,6 mm
Tiefe114,5 mm
Materialangaben
Farbegelb
Material GehäusePolyamid
Kennwerte
Sicherheitstechnische Daten
Stopp-Kategorie0
TypklasseIIIC
Sicherheitstechnische Daten: EN ISO 13849
Kategorie4 (4 A DC13; 5 A AC15; 8760 Schaltspiele/Jahr)
Performance Level (PL)e (4 A DC13; 5 A AC15; 8760 Schaltspiele/Jahr)
Sicherheitstechnische Daten: IEC 61508 - High-Demand
Safety Integrity Level (SIL)3 (4 A DC13; 5 A AC15; 8760 Schaltspiele/Jahr)
Sicherheitstechnische Daten: EN IEC 62061
Safety Integrity Level (SIL)3 (4 A DC13; 5 A AC15; 8760 Schaltspiele/Jahr)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Schutzart Einbauort minimalIP54
Umgebungstemperatur (Betrieb)-35 °C ... 60 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Einsatzhöhe≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Lagerung/Transport)75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Max. zul. Luftfeuchtigkeit (Betrieb)75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Schock15g
Vibration (Betrieb)10 Hz ... 150 Hz, 2g
Zulassungen
CE
KennzeichnungCE-konform
Normen und Bestimmungen
Luft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenDIN EN 50178
Montage
MontageartTragschienenmontage
Montagehinweissiehe Derating-Kurve
Einbaulagevertikal oder horizontal

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX AUTOMATION DE.pdf 35 Mbytes
