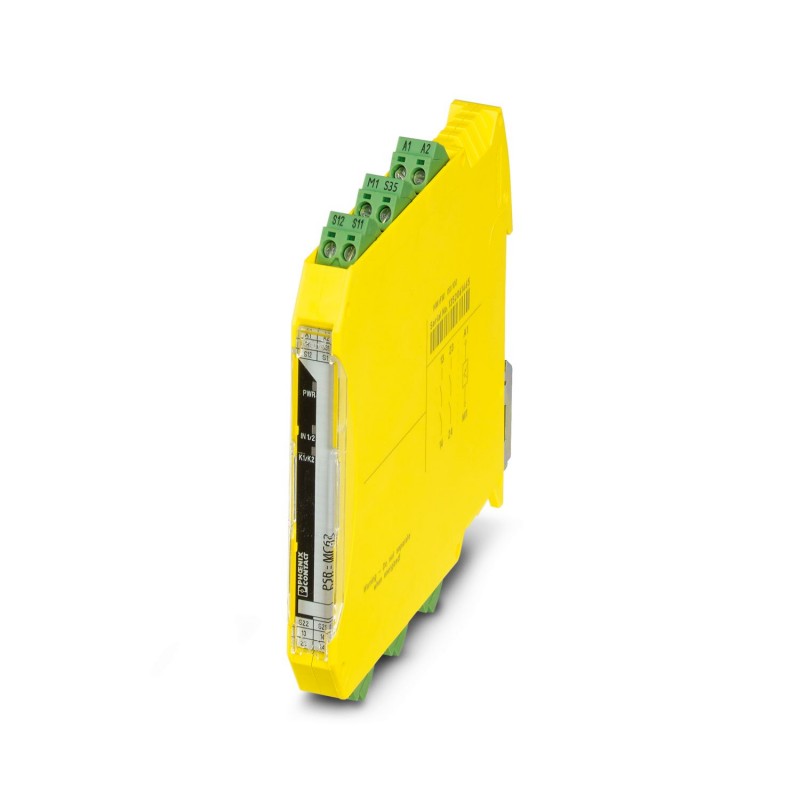

PSR-MC62-2NO-1DO-24DC-SP 2700575 PHOENIX CONTACT Moduli di sicurezza
PSR-MC62-2NO-1DO-24DC-SP
2700575
PHOENIX_CONTACT
Moduli di sicurezza
Relè di sicurezza per dispositivi di comando a due mani secondo ISO 13851 tipo IIIC, fino a SIL 3, categoria 4, PL e, monitoraggio della trasmissione sincrona < 0,5 s, 2 circuiti di sgancio, Udi= 24 V DC, terminale push-in plug-in
Relè di sicurezza per comandi a due mani secondo ISO 13851 tipo IIIC, fino a SIL 3, Cat. 4, PL e, monitoraggio dell'attivazione sincrona < 0,5 s, 2 percorsi della corrente di attivazione, US = 24 V DC, morsetti a innesto
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700575 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA181 - |
| Pagina catalogo | Pagina 257 (C_6_2017) |
| GTIN | 4046356966962 |
| Peso per pezzo (confezione esclusa) | 126,390 g |
| Numero tariffa doganale | 85371099 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -35 °C ... 60 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Alimentazione
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -20 % / +25 % |
|---|---|
| Tensione di alimentazione del circuito di comando nominale US | 19,2 V DC ... 30 V DC |
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 40 mA |
| Assorbimento di potenza a US | tip. 0,96 W |
| Corrente istantanea | tip. 20 A (Δt = 10 µs con Us) |
| Tempo filtro | 10 ms (Per la logica. Su A1 in presenza di interruzioni di tensione con Us) |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
| Protezione contro l'inversione di polarità per la tensione di alimentazione del circuito di comando di dimensionamento |
Ingressi digitali
| Corrente istantanea | < 10 mA (con Us/Ixsu S12/S22) |
|---|---|
| < 5,5 mA (con Us/Ixsu S35) | |
| Corrente assorbita (a carico nominale) | < 4,2 mA (con Us/Ixsu S12/S22) |
| < 5,1 mA (con Us/Ixsu S35) | |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | 24 V DC -20 % / +25 % |
| Resistenza max. consentita del cavo | 150 Ω |
| Ingresso sincronismo 1/2 | < 0,5 s |
Uscite relè: contatti di sicurezza
| Denominazione uscita | Contatto di sicurezza |
|---|---|
| Descrizione dell'uscita | Contatto aperto a riposo di sicurezza |
| Numero uscite | 2 (non ritardato) |
| Esecuzione dei contatti | 2 contatti di sicurezza |
| Materiale dei contatti | AgSnO2(contatto di sicurezza) |
| Tensione commutabile | min. 12 V AC/DC |
| max. 250 V AC/DC (Tenere conto della curva di carico) | |
| Corrente di carico permanente | 6 A (tenere conto del derating) |
| Corrente istantanea | min. 3 mA |
| max. 6 A | |
| arit. Corrente totale | 72 A2(tenere conto del derating) |
| Potenza commutabile | min. 60 mW |
| Frequenza di commutazione | 1 Hz |
| Durata meccanica | 10x 106cicli di manovre |
| Fusibile d'uscita | 6 A gL/gG (Contatto in chiusura) |
Uscite di segnalazione
| Descrizione dell'uscita | non orientato alla sicurezza |
|---|---|
| Numero uscite | 1 (digitale, PNP) |
| Tensione | 22 V DC (Us- 2 V) |
| Corrente | max. 100 mA |
| Max. corrente d'inserzione | 500 mA (t = 1 ms con Us) |
| Protezione contro cortocircuito | sì |
Tempi
| Tip. tempo di risposta con US | < 50 ms |
|---|---|
| Tip. tempo di diseccitazione con US | < 10 ms (comando mediante S12/S22) |
| < 5 ms (con interruzione mediante A1; non è ammessa una terminazione del comando del processo applicativo mediante A1/A2) | |
| Tempo di riavvio | < 2 s (Tempo di boot) |
| Tempo di ripristino | < 500 ms |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3 (EN 50205) |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 126,39 g |
| Posizione d'installazione | verticale o orizzontale |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | vedere curva derating |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
| Segnalazione stato | 5 x LED bicolore |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Classe tipo | IIIC |
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 (4 A DC13; 5 A AC15; 8760 cicli di commutazione/anno) |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e (4 A DC13; 5 A AC15; 8760 cicli di commutazione/anno) |
| Categoria | 4 (4 A DC13; 5 A AC15; 8760 cicli di commutazione/anno) |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (4 A DC13; 5 A AC15; 8760 cicli di commutazione/anno) |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | Isolamento base 4 kV tra tutti i circuiti e la custodia |
| Separazione sicura, isolamento rinforzato 6kV: tra (A1, A2, S11, S12, S21, S22, S35, M1) e contatto di sicurezza (13/14) tra (A1, A2, S11, S12, S21, S22, S35, M1) e contatto di sicurezza (23/24) tra i vari contatto di sicurezza | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
| Conformità | CE conforme |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
