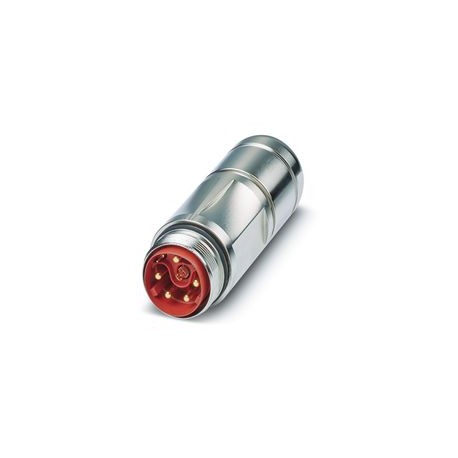

SB-8EP6A8A9L34S 1314975 PHOENIX CONTACT M40, conector de acoplamento, série: SB, longo reto, blindado: sim, ..
SB-8EP6A8A9L34S
1314975
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
M40, conector de acoplamento, série: SB, longo reto, blindado: sim, para trava padrão e SPEEDCON, Nº de polos: 6+4+4+PE, elemento de dados de 6 polos, tipo de conexão de contato: macho, conexão de crimpadura, faixa de diâmetro do cabo: 20,5 mm ... 26,5mm, codificação: Codificação 1, este item deve ser livre de chumbo a partir do terceiro trimestre de 2025, de acordo com o RoHS II, sem exceção de 6c (Pb <0,1%), uma alternativa sem chumbo está pré-disponível mediante solicitação
M40, conector plug-in de acoplamento, SB, reta longa, blindado: sim, para travamento padrão e SPEEDCON, não. de polos: 6+4+4+PE, elemento de dados de 6 polos, Sentido de rotação: Padrão, tipo de contato: Macho, faixa de diâmetro do cabo: 20,5 mm ... 26,5 mm, codificação:Codificação 1
M40, conector extensor, série: SB, reto, longo, blindado: sim, Para travamento padrão e SPEEDCON, Número de polos: elemento de dados 6 polos, 6+4+4+terra, Direção de rotação: padrão, tipo de contato: macho, diâmetro do cabo: 20,5 mm ... 26,5 mm, chaveamento: Chaveamento 1
Conectores > Conector redondo, montagem em campo (conector industrial)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Geral | Contatos de crimpadura a serem encomendados separadamente |
| Instruções de Segurança | |
| Instruções de Segurança | AVISO: Conectores não devem ser desconectados ou conectados sob carga. A falha no desempenho e a inadimplência podem resultar em danos materiais e/ou lesão pessoal. |
| • AVISO: Apenas produtos em perfeita condição de funcionamento são colocados em serviço. Verifique regularmente os produtos para danos em busca de danos. Remova imediatamente os produtos defeituosos. Substitua os produtos danificados. Qualquer reparo é impossível. | |
| • AVISO: A instalação e o uso do produto são estritamente reservados a eletricistas profissionais qualificados, sujeitos às seguintes instruções de segurança. Profissionais qualificados devem estar familiarizados com os princípios básicos da engenharia elétrica. Deve ser capaz de reconhecer e evitar perigos. O símbolo correspondente na embalagem indica que são necessários profissionais qualificados de engenharia elétrica para instalação e operação. | |
| • Os produtos são destinados à construção de aparelhos elétricos, instalações e CLPs. | |
| • Ao usar conectores externos, eles devem ser especialmente protegidos contra influências ambientais. | |
| • É proibido manusear ou abrir produtos que tenham sido fabricados incorretamente. | |
| • Usar apenas adereços com as especificações dos padrões indicados nas especificações técnicas (por exemplo, aqueles indicados nos acessórios do produto no site em phoenixcontact.com/products). | |
| • Em caso de uso direto do produto em conexão com marcas estrangeiras, a responsabilidade é do usuário. | |
| • Para tensões de operação > 50 VAC, as carcaças dos conectores dos condutores devem ser aterradas | |
| • Para a combinação de vários circuitos elétricos em um único cabo e/ou conector, aplicam-se as seguintes normas: VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Considerar as especificações técnicas correspondentes. As instruções podem ser encontradas nos seguintes locais: o Sobre o produto o Na etiqueta da embalagem o Na documentação fornecida o Na web, no endereço phoenixcontact.com/products no produto | |
| • Use apenas as ferramentas recomendadas pela Phoenix Contact | |
| • As instruções de instalação/design devem ser seguidas nos documentos disponíveis no site phoenixcontact.com/products na área de download do produto. | |
| • Proteger conectores desconectados com uma tampa protetora. Acessórios adequados estão disponíveis na seção de acessórios do item no site, na seção phoenixcontact.com/produits no produto | |
| • Use o conector apenas quando estiver totalmente conectado e travado. | |
| • Ao instalar o condutor, certifique-se de que a carga de tração exercida sobre os conectores não exceda os limites regulamentares estabelecidos. | |
| • Respeite o raio mínimo de flexão do cabo. Instale o condutor sem torcer. | |
| • No modo normal de operação, o conector esquenta. Dependendo das condições ambientes, a superfície do conector pode continuar a aquecer. Nesse caso, é responsabilidade do usuário fixar os sinais de alerta (por exemplo, DIN EN ISO 13732-1:2008-12). | |
| Tipo de produto | Conector circular (lado do cabo) |
| Corpo isolante | |
| Taxa de dados | 100 Mbps |
| Chaveamento | Chave 1 |
| Tipo de contato | Macho |
| aplicação | Híbrido |
| Número de postes | 15 |
| Sentido de rotação | padrão |
| Plug-in | 6 polos, 6+4+4+elemento de dados terrestre |
| Diâmetro de contatoContatos de energia | 3,6 mm |
| Seção do cordãoContatos de energiaMin. | 2,5 mm² |
| Seção do cordãoContatos de energiamáximo. | 16 mm² |
| Corrente de referênciaContatos de energia | 70 A |
| nota | a uma temperatura ambiente de 15 °C, veja curva de desclassificação |
| Tensão de referência | 630 V CA |
| Tensão nominal de resistência ao choque | 6 kHz |
| Categoria de sobrecarga | Iii |
| Grau de contaminação | 3 |
| Contato de alimentação de tensão de referência (II/3) | 850 V CC |
| Contato de alimentação de tensão de referência (III/3) | 630 V CA |
| Diâmetro de contatoContatos de Sinalização | 1 milímetro |
| Seção do cordãoContatos de SinalizaçãoMin. | 0,06 mm² |
| Seção do cordãoContatos de Sinalizaçãomáximo. | 1,5 mm² |
| Corrente nominal por contato de sinalização | 8 A |
| nota | com seção transversal máxima de conexão |
| Tensão de referência Contato de sinalização | 500 V |
| Tensão nominal de resistência ao choque | 6 kHz |
| Contato de tensão de referência (III/3) | 500 V |
| Dados de diâmetro de contato Contatos | 0,6 milímetros |
| Seção transversal do cordão Contatos de dados mínimos. | 0,08 mm² |
| Seção transversal do cordão Contatos máximos de dados | 0,25 mm² |
| Corrente de referência por contato de dados a 25 °C | 2 A |
| nota | com seção transversal máxima de conexão |
| Contatos de dados de tensão de referência | 50 V |
| Tensão nominal de resistência ao choque | 1,5 kV |
| Altura de instalação | 2000 m |
| Caso | |
| Material de caso | Rotação PCES. : todos. peças de cobre-zinco (CuZn), fundidas. : Zinco (GD-Zn) |
| Modo de Bloqueio | Para bloqueio padrão e SPEEDCON |
| Glândula PG | sem |
| Proteção contra entrada (conectada) | IP68/IP69K |
| Tipo de thread | M40 |
| Foca | |
| Diâmetro externo do cabo | 20,5 mm ... 26,5 mm |
| Material de vedação | FKM |
| Característica | Valor |
|---|---|
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Tipo de fecho (EF000208) | Outro |
| Com condutor de proteção (EF007468) | Não |
| Blindado (EF000881) | Não |
| Com indicação de estado (EF001602) | Não |
