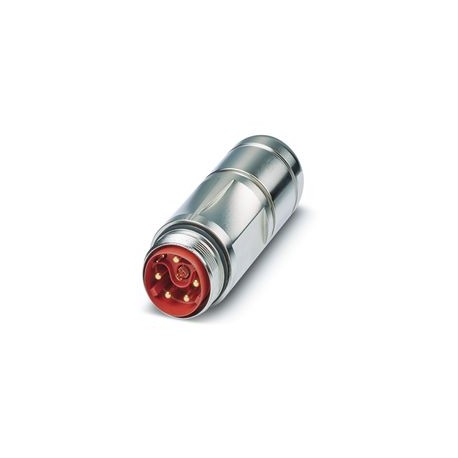

SB-8EP6A8A9L34S 1314975 PHOENIX CONTACT M40, Conector de acoplamiento, serie: SB, recto largo, apantallado: ..
SB-8EP6A8A9L34S
1314975
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
M40, Conector de acoplamiento, serie: SB, recto largo, apantallado: sí, para bloqueo estándar y SPEEDCON, Nº de polos: 6+4+4+PE, elemento de datos de 6 polos, tipo de conexión del contacto: Macho, Conexión crimpada, rango de diámetro de cable: 20,5 mm ... 26,5 mm, codificación: Codificación 1, se espera que este artículo no contenga plomo a partir del tercer trimestre de 2025 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
M40, Conector de acoplamiento, serie: SB, recto largo, apantallado: sí, para bloqueo estándar y SPEEDCON, Nº de polos: 6+4+4+PE, elemento de datos de 6 polos, Sentido de giro: Estándar, tipo de conexión del contacto: Macho, rango de diámetro de cable: 20,5 mm ... 26,5 mm, codificación: Codificación 1
M40, conector extensor, serie: SB, recto, largo, apantallado: sí, Para bloqueo estándar y SPEEDCON, Número de polos: elemento de datos de 6 polos, 6+4+4+tierra, Dirección de rotación: estándar, tipo de contacto: Macho, rango de diámetro del cable: 20,5 mm ... 26,5 mm, llaveando: Keying 1
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| General | Contactos de crimpado que se encargarán por separado |
| Instrucciones de seguridad | |
| Instrucciones de seguridad | ADVERTENCIA: Los conectores no deben desconectarse ni conectarse bajo carga. El incumplimiento y el incumplimiento puede resultar en daños materiales y/o lesiones personales. |
| • ADVERTENCIA: Solo se pon en servicio productos que estén en perfecto estado de funcionamiento. Revisa regularmente los productos para detectar daños. Elimina inmediatamente los productos defectuosos. Reemplaza los productos dañados. Cualquier reparación es imposible. | |
| • ADVERTENCIA: La instalación y el uso del producto están estrictamente reservados para electricistas profesionales cualificados, teniendo en cuenta las siguientes instrucciones de seguridad. El personal cualificado debe estar familiarizado con los principios básicos de la ingeniería eléctrica. Debe ser capaz de reconocer y evitar peligros. El símbolo correspondiente en el embalaje indica que se requiere personal cualificado de ingeniería eléctrica para la instalación y operación. | |
| • Los productos están destinados a su uso en la construcción de aparatos eléctricos, instalaciones y PLCs. | |
| • Al utilizar conectores en exteriores, deben estar especialmente protegidos de influencias ambientales. | |
| • Está prohibido manipular o abrir productos que hayan sido fabricados de forma incorrecta. | |
| • Utilizar solo puntales con las especificaciones de los estándares indicados en las especificaciones técnicas (por ejemplo, los indicados en los accesorios del producto en la web en phoenixcontact.com/products). | |
| • En caso de uso directo del producto en relación con marcas extranjeras, la responsabilidad recae en el usuario. | |
| • Para tensiones de funcionamiento > 50 VAC, las carcasas de los conectores conductores deben estar conectadas a tierra | |
| • Para la combinación de varios circuitos eléctricos en un cable y/o conector, se aplican las siguientes normas: VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Considerar las especificaciones técnicas correspondientes. Las indicaciones se pueden encontrar en los siguientes lugares: o Sobre el producto o En la etiqueta del embalaje o En la documentación aportada o En la web en la dirección phoenixcontact.com/products en el producto | |
| • Utilizar solo las herramientas recomendadas por Phoenix Contact | |
| • Se deben seguir las instrucciones de instalación/Diseño en los documentos disponibles en la web a phoenixcontact.com/products en el área de descarga del producto. | |
| • Proteger los conectores no conectados con una cubierta protectora. Los accesorios adecuados están disponibles en la sección de accesorios del artículo en la web en phoenixcontact.com/produits en el producto | |
| • Usar el conector solo cuando esté completamente conectado y bloqueado. | |
| • Al instalar el conductor, asegúrese de que la carga de tracción ejercida sobre los conectores no supere los límites normativos establecidos. | |
| • Respetar el radio mínimo de curvatura del cable. Instala el conductor sin torcer. | |
| • En modo de funcionamiento normal, el conector se calienta. Dependiendo de las condiciones ambientales, la superficie del conector puede seguir calentándose. En este caso, es responsabilidad del usuario colocar las señales de advertencia (por ejemplo, DIN EN ISO 13732-1:2008-12). | |
| Tipo de producto | Conector circular (lado del cable) |
| Cuerpo aislante | |
| Velocidad de datos | 100 Mbps |
| Keying | Keying 1 |
| Tipo de contacto | Masculino |
| aplicación | Híbrido |
| Número de polos | 15 |
| Sentido de giro | estándar |
| Plug-in | 6-polos, 6+4+4+elemento de datos terrestre |
| Diámetro de contactoContactos de alimentación | 3,6 mm |
| Sección de cordónContactos de alimentaciónmin. | 2,5 mm² |
| Sección de cordónContactos de alimentaciónmáximo. | 16 milímetros² |
| Corriente de referenciaContactos de alimentación | 70 A |
| nota | con una temperatura ambiente de 15 °C, véase curva de desclasificación |
| Voltaje de referencia | 630 V CA |
| Tensión nominal de resistencia al choque | 6 kilociclos |
| Categoría de sobrecarga | Iii |
| Grado de contaminación | 3 |
| Contacto de alimentación de tensión de referencia (II/3) | 850 V CC |
| Contacto de alimentación de tensión de referencia (III/3) | 630 V CA |
| Diámetro de contactoContactos de señalización | 1 milímetro |
| Sección de cordónContactos de señalizaciónmin. | 0,06 mm² |
| Sección de cordónContactos de señalizaciónmáximo. | 1,5 mm² |
| Corriente nominal por contacto de señalización | 8 A |
| nota | con la sección de conexión máxima |
| Tensión de referencia Contacto de señalización | 500 V |
| Tensión nominal de resistencia al choque | 6 kilociclos |
| Contacto de señal por tensión de referencia (III/3) | 500 V |
| Contacto Diámetro Datos Contactos | 0,6 milímetros |
| Sección transversal del cordón Contactos de datos mínimos. | 0,08 mm² |
| Sección transversal del cordón Contactos máximas de datos | 0,25 mm² |
| Corriente de referencia por contacto de datos a 25 °C | 2 A |
| nota | con la sección de conexión máxima |
| Contactos de datos de voltaje de referencia | 50 V |
| Tensión nominal de resistencia al choque | 1,5 kV |
| Altura de instalación | 2000 m |
| Caso | |
| Material del caso | Rotación de PCES. : todos. piezas de cobre-zinc (CuZn), fundidas a presión. : zinc (GD-Zn) |
| Modo bloqueo | Para bloqueo estándar y SPEEDCON |
| Glándula PG | sin |
| Protección contra la entrada (enchufada) | IP68/IP69K |
| Tipo de rosca | M40 |
| Foca | |
| Diámetro exterior del cable | 20,5 mm ... 26,5 milímetros |
| Material de sellado | FKM |
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Mecanismo de bloqueo (EF000208) | Otros |
| Con conductor de protección (EF007468) | No |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
