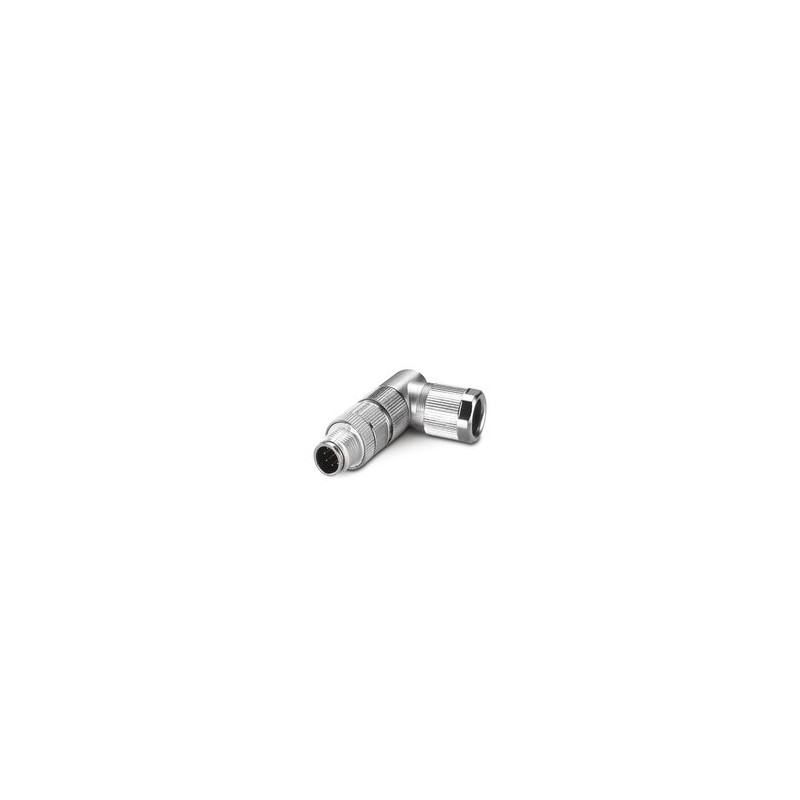

SACC-M12MR-8CT-CM SH 1319941 PHOENIX CONTACT Conector, Universal, 8 polos, blindado, M12 Angulado Conector M..
SACC-M12MR-8CT-CM SH
1319941
PHOENIX_CONTACT
Conector, Universal, 8 polos, blindado, M12 Angulado Conector Macho, Codificação: A, Conexão de crimpagem, Knurling Material: Zinco fundido, Niquelado, Cabo Diâmetro Externo 4,5 mm ... 7,5 mm, sem contatos frisados
Conector, Universal, 8 polos, blindado, conector macho angular M12, codificado A, Conexão frisada, material de amassamento: Ferro fundido de zinco, niquelado, diâmetro externo do cabo 4,5 mm ... 7,5 mm, sem contatos frisados
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Geral | IMPORTANTE:Ao colocar cabos, respeite os raios de flexão permitidos, pois forças de flexão excessivas podem prejudicar o índice de proteção. Alivie as cargas mecânicas a montante do conector (por exemplo, através de cabos de ligação). |
| Tipo de conexão | Conexão de crimpagem |
| Tipo de produto | Conector circular (lado do cabo) |
| Tipo de sensor | universal |
| Número de postes | 8 |
| Número de tomadas de cabo | 1 |
| Blindado | sim |
| Codificação | Para |
| Tomada por cabo | Camadas |
| Propriedades de isolamento | |
| Categoria de supervoltagem | Ii |
| Grau de poluição | 3 |
| Esquema de dimensão |  |
| longitude | 52 mm |
| Largura entre faces - porca união | 15 mm |
| Largura entre faces - Locknut | 14 mm |
| Dimensões Externas | |
| Diâmetro externo | 4,5 milímetros ... 7,5 milímetros |
| habitação | |
| Diâmetro da caixa | 16 mm |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Material da junta | FKM |
| Material do corpo de aderência | Ferro fundido de zinco, niquelado |
| Material de conexão do parafuso | Ferro fundido de zinco, niquelado |
| Conectando condutores | |
| Tipo de conexão | Conexão de crimpagem |
| Seção de Conexão | 0,14 mm² ... 0,34 mm² (flexível) |
| Seção de conexão AWG | 26 ... 22 (flexível) |
| Comprimento a ser desisolado do condutor individual | 4 milímetros +0,5 milímetros |
| Torque de aperto | 0,4 Nm (m12 de amortecimento) |
| 1,5 Nm (Plug insert com caixa aérea parafusada até o fim) | |
| 4 Nm (Porca de fixação com bucha de acoplamento) | |
| Dimensionamento de Tensão Transiente | 0,8 kV |
| Resistência ao isolamento | ≥ 100 MΩ |
| Tensão nominal Un | 30 V CA |
| 30 V CC | |
| Corrente nominal In | 2 A |
| Dados mecânicos | |
| Ciclos de plugue | ≥ 100 |
| Conexão 1 | |
| Construção do cabeçalho | Conector masculino |
| Saída do cabo de conector | Camadas |
| Tipo de thread de cabeçalho | M12 |
| Codificação | Para |
| Tipo/Categoria de Sinal | universal |
| Comprimento de decapagem de condutores individuais | 4 milímetros +0,5 milímetros |
| Condições ambientais | |
| Índice de proteção | IP65 |
| Temperatura Ambiente (Serviço) | -40 °C ... 85°C (masculino/feminino) |
| Denominação da norma | Conector de plug-in M12 |
| Regras/Disposições | CEI 61076-2-101 |
| Denominação da norma | Choques, vibrações |
| Regras/Disposições | EN 50155:2001 |
