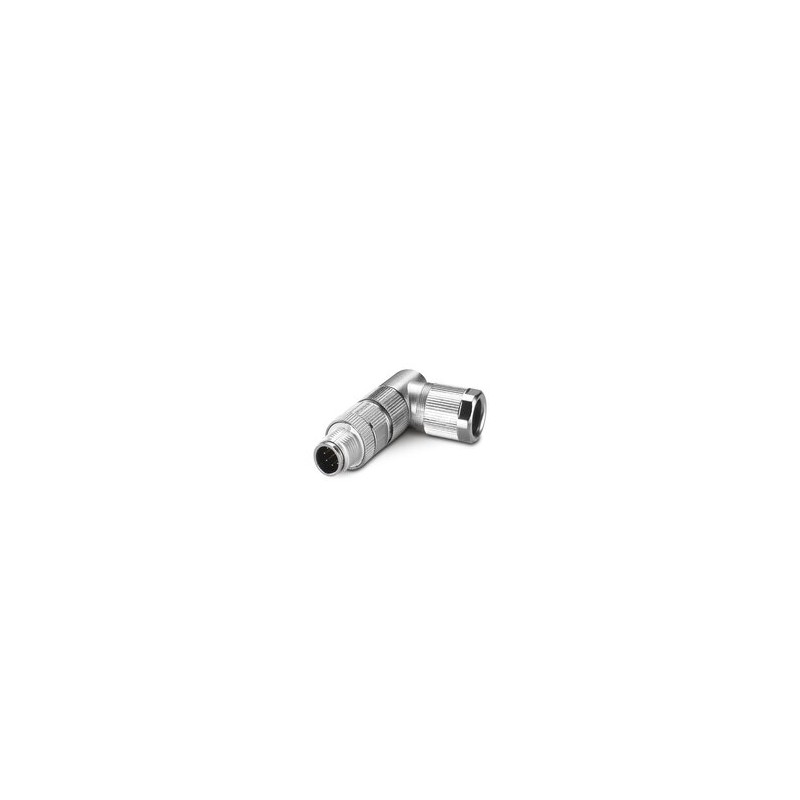

SACC-M12MR-8CT-CM SH 1319941 PHOENIX CONTACT Conector, Universal, 8-polos, apantallado, Conector macho acoda..
SACC-M12MR-8CT-CM SH
1319941
PHOENIX_CONTACT
Conector, Universal, 8-polos, apantallado, Conector macho acodado M12, codificado A, Conexión engastada, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4,5 mm ... 7,5 mm, sin contactos engastados
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más Información
▲| Generalidades | IMPORTANTE:Al tender cables respete los radios de curvatura admisibles, ya que fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector (p. ej. mediante sujetacables). |
| Tipo de conexión | Conexión crimpada |
| Tipo de producto | Conector circular (lado del cable) |
| Tipo de sensor | Universal |
| Número de polos | 8 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | A |
| Salida de cables | acodado |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Longitud | 52 mm |
| Ancho entre caras-Tuerca de unión | 15 mm |
| Ancho entre caras-Contratuerca | 14 mm |
| Dimensiones exteriores | |
| Diámetro exterior | 4,5 mm ... 7,5 mm |
| Carcasa | |
| Diámetro de la caja | 16 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FKM |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Conexión de conductores | |
| Tipo de conexión | Conexión crimpada |
| Sección de conexión | 0,14 mm² ... 0,34 mm² (flexible) |
| Sección de conexión AWG | 26 ... 22 (flexible) |
| Longitud a desaislar del conductor individual | 4 mm +0,5 mm |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 1,5 Nm (Inserto de machos con carcasa aérea atornillado hasta el tope) | |
| 4 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 30 V AC |
| 30 V DC | |
| Corriente nominal IN | 2 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | acodado |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
| Tipo de señal/categoría | Universal |
| Longitud pelado de conductores individuales | 4 mm +0,5 mm |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
| Denominación de norma | Conector enchufable M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/disposiciones | EN 50155:2001 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
