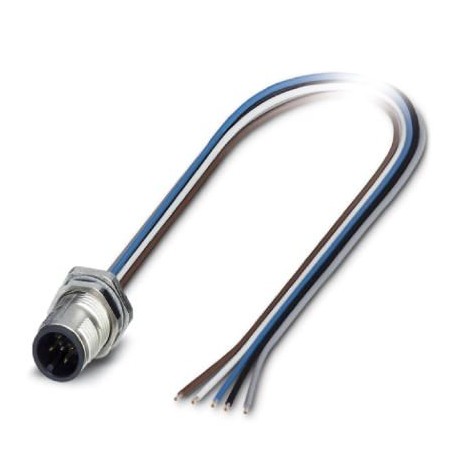

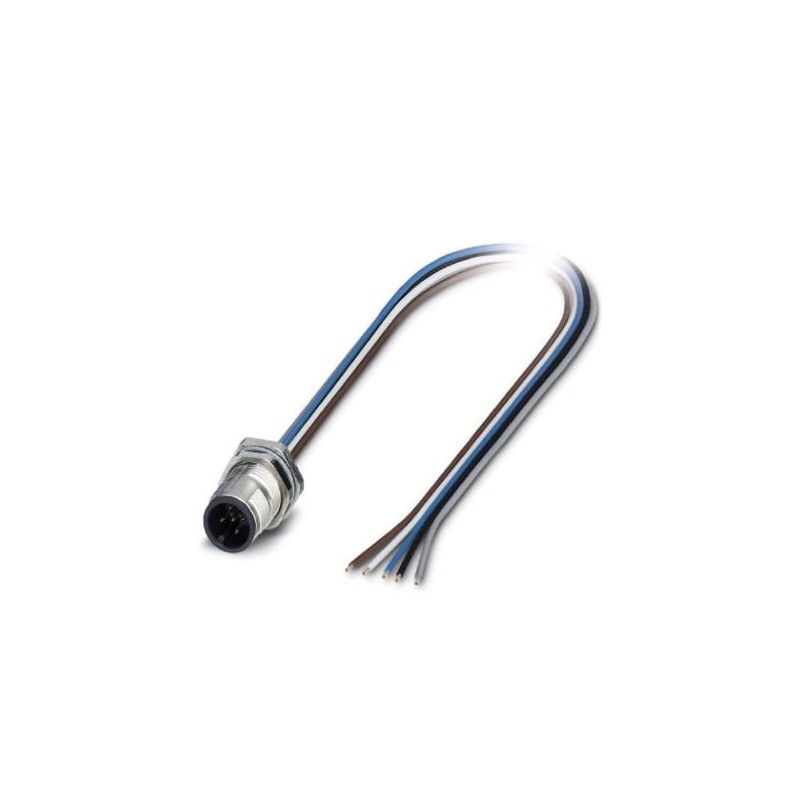

SACC-DSI-MS-5P-M12/0,5 PVSQ0,5 1401814 PHOENIX CONTACT Passagem de parede
SACC-DSI-MS-5P-M12/0,5 PVSQ0,5
1401814
PHOENIX_CONTACT
100
Passagem de parede
Conecte. ficha. para ser apar. poster de parede., Universal, 5 polos, Conector macho, reto, M12-SPEEDCON, codificação: A, Montagem traseira, M12 x 1, Fios trançados simples, comprimento do cabo: 0,5 m, 0,50 mm², condutor em PVC
Conectores > Condutor circular, de montagem (com fios)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1401814 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 100 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356573955 |
| Peso por unidade (exclusive embalagem) | 27,680 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 85 °C (Conector/suporte) |
|---|---|
| -40 °C ... 85 °C (sem acionamento mecânico) | |
| Grau de proteção | IP67 |
Geral
| Nota | Os dados elétricos e mecânicos indicados pressupõem um par de conectores corretamente bloqueados e montados. No caso de o conector estar desbloqueado e existir o perigo de impurezas, ele deve ser fechado com uma tampa de proteção >IP54. Também devem ser consideradas as influências por fios, cabos ou a montagem de placas de circuito impresso. |
|---|---|
| Corrente nominal a 40 °C | 4 A |
| Tensão nominal | 60 V |
| Número de pólos | 5 |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Tipo de sinal/categoria | Universal |
| Indicação de estado | Não |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Tipo de conexão | Cabos individuais |
| Torque de aperto | 3 Nm ... 4 Nm (Do lado da instalação) |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Material superfície de contato | Au |
| Material suporte do contato | PA 6.6 |
| Material do serrilhado | Fundição de zinco sob pressão, niquelado |
| Material de vedação | NBR |
Linha
| Tipo de cabo | Cabo PVC |
|---|---|
| Bitola do condutor | 0,5 mm² |
| Linha de sinal AWG | 20 |
| Montagem do condutor linha de sinal | 16x 0,20 mm |
| Diâmetro de condutor inclusive isolação | 1,8 mm |
| Cores de condutor | preto, marrom, azul, branco, cinza |
| Material isolante do condutor | PVC |
| Material de condutor | Cabos de Cu galvanizados |
| Normas/disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Resistência de isolação | ≥ 20 MΩ*km |
| Resistência do condutor | ≤ 37,1 mΩ/m |
| Tensão nominal da linha | 900 V |
| Tensão de teste da linha | 2500 V |
| Temperatura ambiente (funcionamento) | -30 °C ... 70 °C (Cabo, disposição fixa) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Comprimento do cabo (EF000536) | 0.5 mm |
| Método de montagem (EF000003) | Montagem atrás da parede |
| Material da caixa protetora (EF001596) | Outro |
| Material do isolamento do condutor (EF000061) | Cloreto de polivinil (PVC) |
| Material da superfície de contato (EF004020) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operação (EF002393) | -25 °C |
| Tensão especificada de funcionamento (EF000228) | 60 V |
| Com conexão blindada (EF002535) | Não |
| Rosca aparafusada (EF012303) | M12 |
| Secção transversal do núcleo (EF000018) | 0.5 mm² |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Grau de proteção (IP), montado (EF007466) | Outro |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 68 Mbytes |
|
