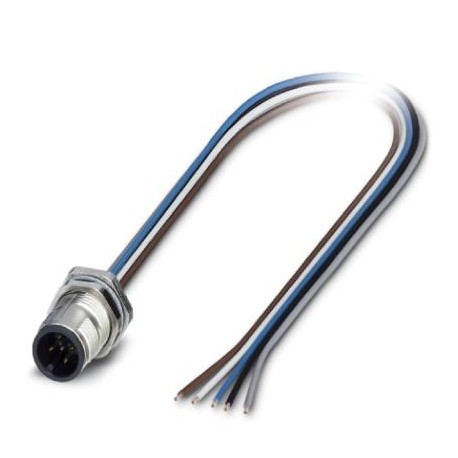

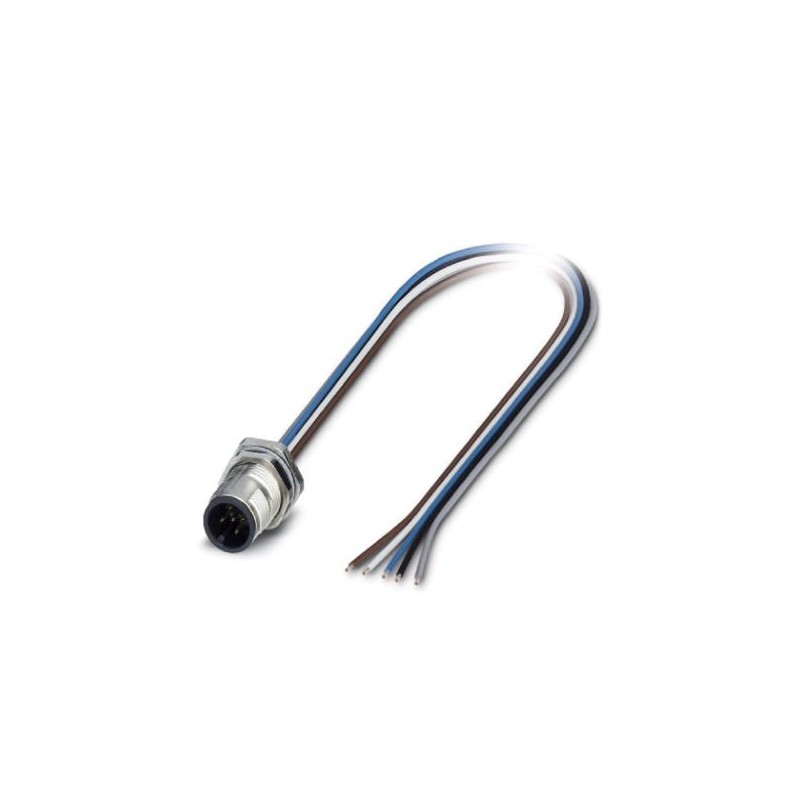

SACC-DSI-MS-5P-M12/0,5 PVSQ0,5 1401814 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Universal, ..
SACC-DSI-MS-5P-M12/0,5 PVSQ0,5
1401814
PHOENIX_CONTACT
100
Conect. enchuf. para apar. pared poster., Universal, 5-polos, Conector macho, recto, M12-SPEEDCON, A-codificación, Hilos trenzados individuales, longitud de cable: 0,5 m, 0,50 mm², Conductor de PVC, encapsulado, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Universal, 5-polos, Conector macho, recto, M12-SPEEDCON, codificación: A, Montaje en pared trasera, M12 x 1, Hilos trenzados individuales, longitud de cable: 0,5 m, 0,50 mm², Conductor de PVC
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1401814 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCDG - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4046356573955 |
| Peso por unidad (sin incluir el embalaje) | 27,680 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
|---|---|
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| Índice de protección | IP67 |
Generalidades
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 60 V |
| Número de polos | 5 |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Tipo de señal/categoría | Universal |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Hilos trenzados individuales |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
Cable
| Tipo de cable | Conductor de PVC |
|---|---|
| Sección de conductor | 0,5 mm² |
| Línea de señales AWG | 20 |
| Construcción del conductor cable de señales | 16x 0,20 mm |
| Diámetro de los conductores, aislamiento incluido | 1,8 mm |
| Colores de conductor | negro, marrón, azul, blanco, gris |
| Material Aislamiento de conductor | PVC |
| Material Conductor | Conductor Cu estañado |
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Resistencia del conductor | ≤ 37,1 mΩ/m |
| Tensión nominal Cable | 900 V |
| Tensión de prueba Cable | 2500 V |
| Temperatura ambiente (servicio) | -30 °C ... 70 °C (cable, disposición fija) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Longitud de cable (EF000536) | 0.5 mm |
| Método de montaje (EF000003) | Montaje pared posterior |
| Material de carcasa (EF001596) | Otros |
| Material de aislamiento del conductor (EF000061) | Policloruro de vinilo (PVC) |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operatividad (EF002393) | -25 °C |
| Tensión nominal (EF000228) | 60 V |
| Con conexión apantallada (EF002535) | No |
| Rosca (EF012303) | M12 |
| Sección transversal (EF000018) | 0.5 mm² |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Grado de protección (IP), montado (EF007466) | Otros |
Datasheet - PDF
