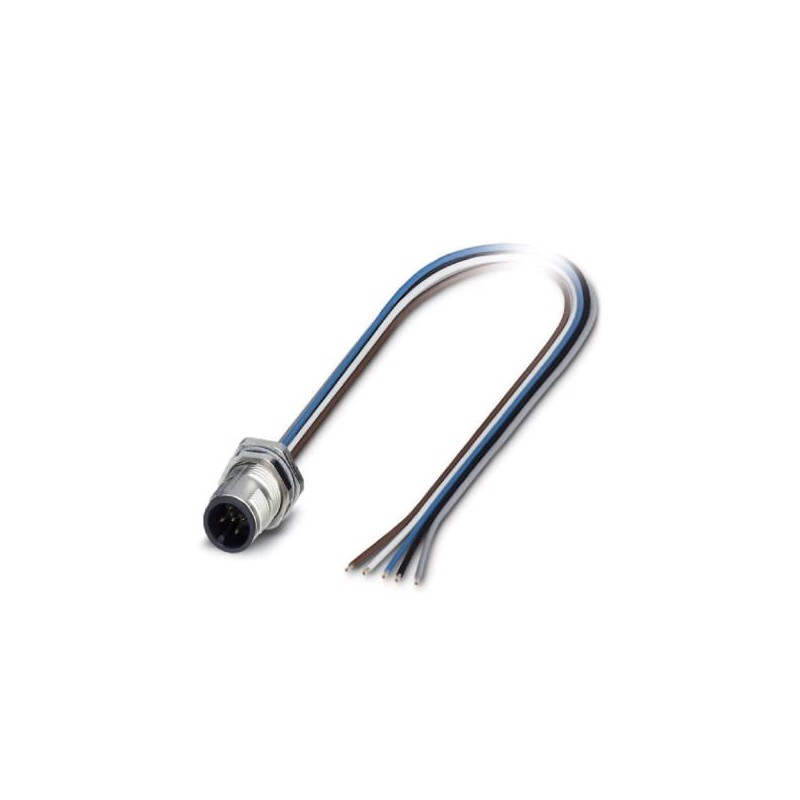

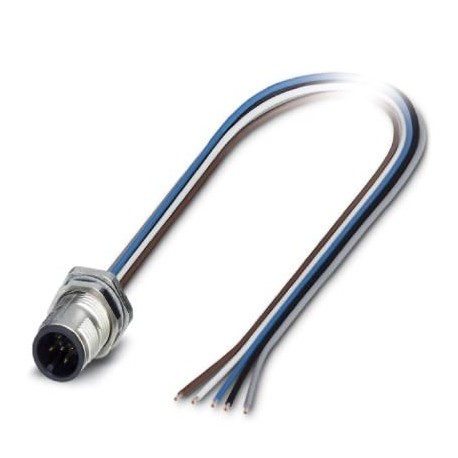

SACC-DSI-MS-5P-M12/0,5 PVSQ0,5 1401814 PHOENIX CONTACT Traversée de paroi
SACC-DSI-MS-5P-M12/0,5 PVSQ0,5
1401814
PHOENIX_CONTACT
100
Traversée de paroi
Conect. bouchon. pour être à égalité. affiche murale., Universel, 5 pôles, Connecteur mâle, droit, M12-SPEEDCON, codage : A, Montage arrière, M12 x 1, Fils tressés simples, longueur du câble : 0,5 m, 0,50 mm², Conducteur en PVC
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1401814 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 100 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356573955 |
| Poids par pièce (hors emballage) | 0,028 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| Indice de protection | IP67 |
Généralités
| Remarque | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
|---|---|
| Courant de référence à 40 ℃ | 4 A |
| Tension de référence | 60 V |
| Nombre de pôles | 5 |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Type de signal/catégorie | Universel |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Cordons individuels |
| Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Câble
| Type de câble | Cordon PVC |
|---|---|
| Section du conducteur | 0,5 mm² |
| AWG ligne de signaux | 20 |
| Structure du conducteur ligne de signal | 16x 0,20 mm |
| Diamètre du fil avec isolant | 1,8 mm |
| Coloris des fils | noir, marron, bleu, blanc, gris |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Normes/prescriptions | Connecteur M12 CEI 61076-2-101 |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Résistance du conducteur | ≤ 37,1 mΩ/m |
| Tension nominale câble | 900 V |
| Tension d'essai câble | 2500 V |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (câble, pose fixe) |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Longueur de câble (EF000536) | 0.5 mm |
| Type de montage (EF000003) | Montage sur face arrière |
| Matériau du boîtier (EF001596) | Autre |
| Isolation des fils (EF000061) | PVC |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -25 °C |
| Tension assignée (EF000228) | 60 V |
| Avec raccordement de blindage (EF002535) | Non |
| Filetage femelle (EF012303) | M12 |
| Section de conducteur (EF000018) | 0.5 mm² |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
