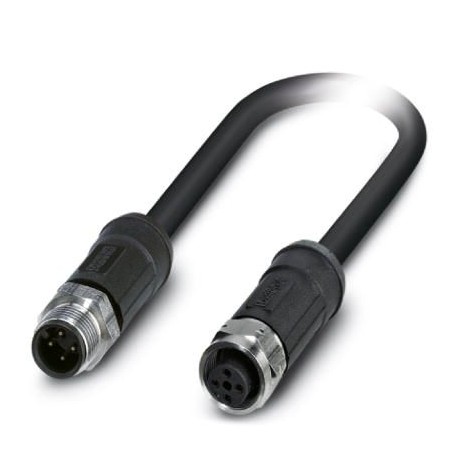

SAC-4P-M12MS/10-28X/M12FSSHOD 1408244 PHOENIX CONTACT Sensor/atuador cabo
SAC-4P-M12MS/10-28X/M12FSSHOD
1408244
PHOENIX_CONTACT
25
Sensor/atuador cabo
Cabo do Sensor/Atuador, 4 Pólos, Sem Halogéneo, PE-X/PE-X Livre de Halogéneo, Cinzento-Preto RAL 7021, Blindado, Conector Macho Reto M12, Codificação: Codificado A, para Ligação Reta Fêmea M12, Codificação: Codificado A, Comprimento do Cabo: 10 m, Aplicações Exteriores, com Recartilhamento em Aço Inoxidável
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, quatrocentos e oito mil e duzentos e quarenta e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| Quantidade de ordem mínima | 25 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões oitocentos e um mil seiscentos e vinte e um |
| Peso por Peça (excluindo embalagem) | 766.200 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | PL (Polónia) |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 105 °C (Plug / tomada) |
|---|---|
| -40 °C ... 85 °C (Em mudanças bruscas de temperatura (de acordo com IEC 60512-11-4)) | |
| Grau de proteção | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Geral
| Corrente nominal a 40°C | 4 Uma |
|---|---|
| Tensão nominal | 48 V CA |
| 60 V DC | |
| Número de posições | Quatro |
| Resistência de isolamento | ≥ 100 MΩ |
| Codificação | Um padrão |
| Normas/regulamentos | M12 conector IEC 61076-2-101 |
| Exibição de Status | Nenhum |
| Grau de poluição | Três |
| Inserção/retirada de ciclos de | ≥ 100 |
| Torque | 0,4 Nm (conector M12) |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Superfície de contato do material | Ni/Au |
| Contato com material de suporte | PP |
| Material de aderência do corpo | PP |
| Material, roscas | Aço inoxidável |
| Material de vedação | FPM |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-101 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Cabo
| Tipo do cabo | PE-X preto |
|---|---|
| Tipo de cabo (abreviatura) | 28X |
| Cabo de abreviatura | Li2X2X-C-Vl-2X |
| Condutor de seção transversal | 4x de 0,5 mm2 (Sinal de linha) |
| AWG linha de sinal | Vinte e |
| Condutor estrutura de linha de sinal | 28x 0,15 mm |
| Diâmetro de núcleo, incluindo isolamento | 1.6 mm ±0,05 mm (Sinal de linha) |
| A espessura de isolamento | aprox. 0,3 mm (Núcleo de isolamento) |
| aprox. 0,7 mm (Exterior capa do cabo) | |
| aprox. 0.45 mm (Interior bainha) | |
| Cor dos fios | marrom, branco, azul, preto |
| No geral torção | 4 fios torcidos |
| Comprimento de torção, em geral de torção | 108.8 mm |
| Blindagem | Trançados de fios de cobre |
| Óptica escudo cobrindo | 85 % |
| Bainha externa, cor | preto-cinza RAL 7021 |
| Cabo externo diâmetro D | 6.8 mm ±0,2 mm |
| Menor raio de curvatura, a instalação fixa | 34 mm |
| Menor raio de curvatura, móveis de instalação | 68 mm |
| Número de ciclos de flexão | Um milhão de |
| O raio de curvatura | 68 mm |
| Atravessando o caminho | 10 m |
| Atravessando taxa de | 3 m/s |
| Aceleração | 10 m/s2 |
| Peso do cabo | 74 kg/km |
| A bainha exterior, material | PE-X |
| Material interno bainha | PE-X |
| O Material de isolamento condutor | PE-X |
| Condutor de material | Nu Cu litz fios |
| Resistência de isolamento | ≥ 100 MΩ*km (a 20 °C) |
| Resistência do condutor | ≤ 39 Ω/km a 20 °C) |
| Capacidade do cabo | ≤ 100 nF/km (Condutor-condutor, assimétrico/tocar) |
| ≤ 85 nF/km (Condutor-condutor, simétrica/star quad) | |
| ≤ 150 nF/km (Fio/blindagem) | |
| Condutor de indutância | 0.64 mH/km (em 1 kHz) |
| 0.46 mH/km (10 MHz) | |
| Tensão Nominal de cabo, | ≤ 300 V AC |
| Tensão de teste de cabo, | ≥ 3000 V AC |
| Propriedades especiais | Irradiados |
| A resistência à chama | de acordo com a norma DIN 60332-1-2 |
| de acordo com a norma DIN EN 50266-2-5 | |
| Halogênio-livre | de acordo com a norma DIN VDE 0472 parte 815 |
| Resistência ao óleo | de acordo com a DIN EN 60811-2-1 |
| Outra resistência | Resistente aos raios UV, de acordo com a norma DIN VDE 0276-605 |
| Temperatura ambiente (operação) | -40 °C ... 105 °C (cabo, instalação fixa) |
| -15 °C ... 105 °C (cabo flexível de instalação) |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões, sessenta mil, trezentos e seiseCl@ss 4.1Vinte e sete milhões, sessenta mil, trezentos e seiseCl@ss 5.0Vinte e sete milhões, sessenta e um mil oitocentos e umeCl@ss 5.1Vinte e sete milhões, sessenta mil, oitocentoseCl@ss 6.0Vinte e sete milhões duzentos e setenta e nove mil duzentoseCl@ss 7.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 8.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 9.0Vinte e sete milhões, sessenta mil, trezentos e onze
UNSPSC 6.01Trinta e um milhões duzentos e cinquenta mil e quinhentas umUNSPSC 7.0901Trinta e um milhões duzentos e cinquenta mil e quinhentas umUNSPSC 11Trinta e um milhões duzentos e cinquenta mil e quinhentas um12.01 UNSPSCTrinta e um milhões duzentos e cinquenta mil e quinhentas um13.2 UNSPSCTrinta e um milhões duzentos e cinquenta mil e quinhentas um
