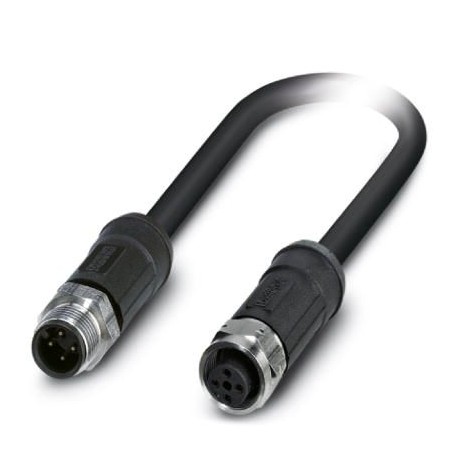

SAC-4P-M12MS/10-28X/M12FSSHOD 1408244 PHOENIX CONTACT Датчик/кабель привода Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SAC-4P-M12MS/10-28X/M12FSSHOD 1408244 PHOENIX CONTACT Датчик/кабель привода

SAC-4P-M12MS/10-28X/M12FSSHOD

1408244

PHOENIX_CONTACT

25

Датчик/кабель привода

Кабель датчика/исполнительного механизма, 4-полюсный, без галогенов, без галогенов PE-X/PE-X, серо-черный RAL 7021, экранированный, прямой штекерный разъем M12, кодировка: кодировка A, к прямой соединительной гнезде M12, кодировка: кодировка A, длина кабеля: 10 м, наружное применение, с накаткой из нержавеющей стали

Подробнее


Датчики (сенсоры) > Коммутационный шнур сенсор-привод

Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион четыреста восемь тысяч двести сорок четыре
Единица упаковки1 ПК
Минимальный объем заказа25 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356801621
Вес / шт. (без упаковки)766.200 г
Таможенно-тарифное количествоВосемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто
Страна происхожденияPL (Польша)

Размеры

Длина кабеля10 м

Условия окружающей среды

Температура окружающей среды (эксплуатация)От -40 °C ... 105 °С (штекер / гнездо)
От -40 °C ... 85 °C (на резкие изменения температуры (по данным 60512-11-4 МЭК))
Степень защитыЗащиты IP65
Защиты IP67
IP68 водостотьким
ІР69К

Общие

Номинальный ток при 40°C4 а
Номинальное напряжение48 В AC
60 В DC
Количество позицийЧетыре
Сопротивление изоляции≥ 100 мω
КодированиеА - стандарт
Стандартов/регламентовРазъем M12 МЭК 61076-2-101
Индикация состоянияНет
Степень загрязненияТри
Циклы ввода/вывода≥ 100
Крутящий момент0,4 Нм (разъем М12)

Материал

Номинальность воспламеняемости согласно ul 94Версия v0
Материал контактаCuSn
Контактная поверхность материалН/Ас
Материал контактодержателяПП
Материал тела ручкиПП
Материал, насечкиНержавеющая сталь
Уплотнительный материалТефлон

Стандартов и правил

Стандартное обозначениеРазъем M12
Стандартов/регламентов61076-2-101 МЭК
Номинальность воспламеняемости согласно ul 94Версия v0

Кабель

Тип кабеляПЭ-X черный
Тип кабеля (аббревиатура)28Х
Кабель аббревиатураLi2X2X-с-ВЛ-2х
Поперечное сечение проводника4х 0,5 мм2 (сигнальная линия)
Линию AWG сигналаДвадцать
Структура проводника сигнальной линии28Х 0.15 мм
Диаметр сердечника, включая изоляцию1.6 мм ±0,05 мм (сигнальная линия)
Толщина, изоляцияок. 0,3 мм (изоляция жилы)
ок. 0,7 мм (внешняя оболочка кабеля)
ок. 0.45 мм (внутренняя оболочка)
Цвета проводовкоричневый, белый, голубой, черный
В целом поворот4 провода, витая
Длина закрутки, общий поворот108.8 мм
ЭкранированиеПлетеные медные провода
Оптический щит покрытиями85 %
Внешняя оболочка, цветчерно-серый RAL 7021
Внешний диаметр кабеля Д6,8 мм ±0,2 мм
Минимальный радиус изгиба, стационарная установка34 мм
Минимальный радиус изгиба, подвижные установки68 мм
Количество циклов изгибаОдин миллион
Радиус изгиба68 мм
Пересекая путь10 м
Прохождения курса3 м/с
Ускорение10 м/с2
Вес кабеля74 кг/км
Внешняя оболочка, материалПЭ-Х
Материал, внутренняя оболочкаПЭ-Х
Материал изоляции проводниковПЭ-Х
Материал проводникаГолые КР многожильные провода
Сопротивление изоляции≥ 100 МОМ*км (при 20 °C)
Сопротивление проводника≤ 39 Ω/км (при 20 °C)
Емкость кабеля≤ 100 нФ/км (проводник-проводник, асимметричные/прикосновения)
≤ 85 НФ/км (проводник-проводник, симметричный/звезда квад)
≤ 150 НФ/км (провод/щит)
Проводник индуктивности0.64 МГН/км (при 1 кГц)
0.46 мкГн/м (при 10 МГц)
Номинальное напряжение, кабель≤ 300 В ПЕРЕМЕННОГО ТОКА
Тестовое напряжение, кабель≥ 3000 В ПЕРЕМЕННОГО ТОКА
Особые свойстваОблучаться
Сопротивление пламенисогласно DIN 60332-1-2
в соответствии с нормой DIN 50266-2-5
Галоид-свободныйв соответствии с DIN VDE 0472 часть 815
Сопротивление к маслув соответствии со стандартом DIN по en 60811-2-1
Другие сопротивленияУстойчивы к ультрафиолетовому излучению в соответствии со стандартом VDE 0276-605 Дин
Температура окружающей среды (эксплуатация)От -40 °C ... 105 °с (кабель, фиксированная установка)
От -15 °C ... 105 °с (кабель, гибкая установка)

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов шестьдесят тысяч триста шестьЭСЛ@СС 4.1Двадцать семь миллионов шестьдесят тысяч триста шестьЭСЛ@СС 5.0Двадцать семь миллионов шестьдесят одна тысяча восемьсот одинЭСЛ@СС 5.1Двадцать семь миллионов шестьдесят одна тысяча восемьсотЭСЛ@СС 6.0Двадцать семь миллионов двести семьдесят девять тысяч двестиЭСЛ@СС 7.0Двадцать семь миллионов двести семьдесят девять тысяч двести восемнадцатьЭСЛ@СС 8.0Двадцать семь миллионов двести семьдесят девять тысяч двести восемнадцатьЭСЛ@СС 9.0Двадцать семь миллионов шестьдесят тысяч триста одиннадцать
