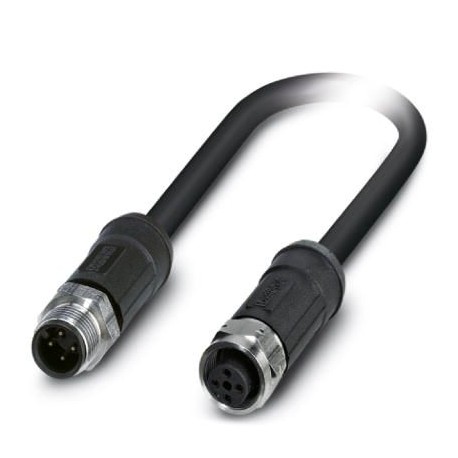

SAC-4P-M12MS/10-28X/M12FSSHOD 1408244 PHOENIX CONTACT Sensor /Aktor-Kabel -
SAC-4P-M12MS/10-28X/M12FSSHOD
1408244
PHOENIX_CONTACT
25
Sensor - /Aktor-Kabel -
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert acht tausend zwei hundert vier und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 25 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356801621 |
| Gewicht pro Stück (exklusive Verpackung) | 766.200 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Stecker / Buchse) |
|---|---|
| -40 °C ... 85 °C (Auf plötzliche Veränderungen in der Temperatur (nach IEC 60512-11-4)) | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Allgemeine
| Nennstrom bei 40°C | 4 Ein |
|---|---|
| Nennspannung | 48 V AC |
| 60 V DC | |
| Anzahl der Positionen | Vier |
| Isolationswiderstand | ≥ 100 MΩ |
| Codierung | A - standard |
| Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 |
| Status-Anzeige | Keine |
| Grad der Verschmutzung | Drei |
| Insertion/withdrawal cycles | ≥ 100 |
| Drehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Entflammbarkeit nach UL 94 | V0 |
|---|---|
| Material, Kontakt | CuSn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | PP |
| Material griffkörper | PP |
| Material Rändel | Edelstahl |
| Dichtungsmaterial | FPM |
Normen und Vorschriften
| Standard Bezeichnung | M12-Stecker |
|---|---|
| Normen/Vorschriften | IEC 61076-2-101 |
| Entflammbarkeit nach UL 94 | V0 |
Kabel
| Kabel-Typ | PE-X schwarz |
|---|---|
| Kabel-Art (Abkürzung) | 28X |
| Kabel Abkürzung | Li2X2X-C-Vl-2X |
| Leiterquerschnitt | 4x 0,5 mm2 (Signalleitung) |
| AWG Signalleitung | Zwanzig |
| Leiter-Struktur signal-Linie | 28x 0,15 mm |
| Kern Durchmesser inklusive Isolierung | 1,6 mm ±0,05 mm (Signalleitung) |
| Dicke, Isolierung | ca. 0,3 mm (Kerndämmung) |
| ca. 0,7 mm (Äußere Kabelmantel) | |
| ca. 0,45 mm (Innerer Mantel) | |
| Draht-Farben | Braun, weiß, blau, schwarz |
| Insgesamt twist | 4 Drähte twisted |
| Länge der twist, insgesamt twist | 108.8 mm |
| Abschirmung | Geflochtenen Kupferdrähten |
| Optical shield Abdeckung | 85 % |
| Externe Mantel, Farbe | schwarz-Grau RAL 7021 |
| Kabel-Durchmesser D | 6,8 mm ±0,2 mm |
| Kleinster Biegeradius, fest verlegt | 34 mm |
| Kleinster Biegeradius, beweglich installation | 68 mm |
| Anzahl der biegezyklen | Eine Million |
| Biegeradius | 68 mm |
| Durchqueren Weg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 10 m/s2 |
| Kabel-Gewicht | 74 kg/km |
| Außenmantel, material | PE-X |
| Material, innere Hülle | PE-X |
| Material Aderisolation | PE-X |
| Leiter-material | Blanke Cu-Litzen |
| Isolationswiderstand | ≥ 100 MΩ*km (bei 20 °C) |
| Leiter-Widerstand | ≤ 39 Ω/km (bei 20 °C) |
| Kabel-Kapazität | ≤ 100 nF/km (Leiter-Leiter, asymmetrisch/berühren) |
| ≤ 85 nF/km (Leiter-Leiter, symmetrisch/star quad) | |
| ≤ 150 nF/km (Ader/Schirm) | |
| Schaffner Induktivität | 0.64 mH/km (bei 1 kHz) |
| 0.46 mH/km (bei 10 MHz) | |
| Nennspannung, - Kabel | ≤ 300 V AC |
| Prüfspannung, Kabel | ≥ 3000 V AC |
| Besondere Eigenschaften | Bestrahlt |
| Flamme Widerstand | nach DIN 60332-1-2 |
| nach DIN EN 50266-2-5 | |
| Halogen-free | in übereinstimmung mit DIN VDE 0472 Teil 815 |
| Beständigkeit gegen öl | in übereinstimmung mit DIN EN 60811-2-1 |
| Widerstand | UV-beständig nach DIN VDE 0276-605 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Kabel, Feste Verlegung) |
| -15 °C ... 105 °C (Kabel, flexible installation) |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen sechzig tausend drei hundert sechseCl@ss 4.1Sieben und zwanzig Millionen sechzig tausend drei hundert sechseCl@ss 5.0Sieben und zwanzig Millionen eins und sechzig tausend acht hundert einseCl@ss 5.1Sieben und zwanzig Millionen eins und sechzig tausend acht hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 8.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert elf
UNSPSC 6.01Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 7.0901Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 11Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 12.01Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 13.2Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert eins
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
