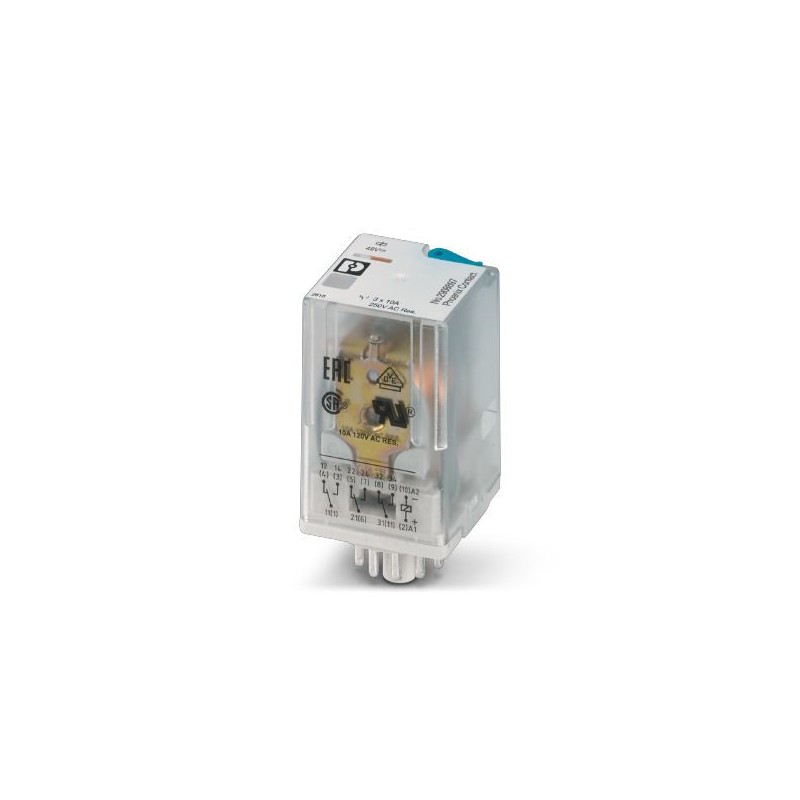

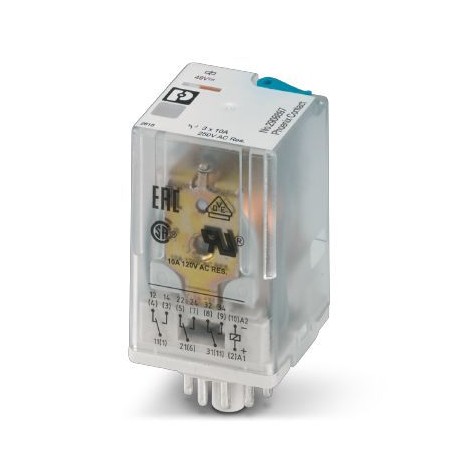

REL-OR3/LDP-48DC/3X21 2908897 PHOENIX CONTACT Relé único
REL-OR3/LDP-48DC/3X21
2908897
PHOENIX_CONTACT
10
Relé único
Relés octais plug-in com contatos de potência, 3 contatos comutados, chave de teste, diodo de fluxo livre, indicação de posição de comutação mecânica, polaridade A1+, A2-, tensão de entrada: 48VDC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2908897 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 322 (C-5-2017) |
| GTIN | 4055626355504 |
| Peso por unidade (exclusive embalagem) | 5,000 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 48 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | vide diagrama |
| Tempo de resposta típico | 18 ms |
| Tempo de retorno típico | 20 ms |
| Ligação de proteção | Diodo supressor |
| Indicação de estado | LED amarelo |
Lado de contato
| Versão do contato | 3 contatos reversíveis |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 10 V (com 24 mA) |
| Corrente de comutação mínima | 10 mA (com 24 V) |
| Corrente de ligação máxima | 30 A (20 ms, contato NA) |
| Corrente máx. em regime permanente | 10 A |
| Potência de desligamento (carga ôhmica) máxima | 240 W (com 24 V DC) |
| 124 W (com 48 V DC) | |
| 108 W (com 60 V DC) | |
| 52 W (com 110 V DC) | |
| 48 W (com 220 V DC) | |
| 2500 VA (com 250 V AC) | |
| Potência de desligamento mínima | 0,24 W |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 0,22 A (com 120 V, DC13) | |
| 0,11 A (com 250 V, DC13) | |
| 3 A (com 24 V, AC15) | |
| 3 A (com 120 V, AC15) | |
| 1,5 A (com 240 V, AC15) |
Geral
| Tensão de teste bobina de relé/contato de relé | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| 2 kVeff(50 Hz, 1 min) | |
| Tensão de teste contato reversível/contato reversível | 2 kVeff(50 Hz, 1 min) |
| Modo operacional | 100 % ED |
| Grau de proteção | RT I |
| Vida útil mecânica | ca. 2x 107ciclos de manobras |
| Posição de montagem | opcional |
| Peso líquido (SAP) | 5 g |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| IEC 61810 | |
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste | 4 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Completo com base (EF003359) | Não |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal DC (EF003980) | 40.8 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polaridade livre |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 3 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.031 A |
| Grau de proteção (IP) (EF005474) | Outro |
| Largura (EF000008) | 35 mm |
| Altura (EF000040) | 35 mm |
| Profundidade (EF000049) | 54.4 mm |
