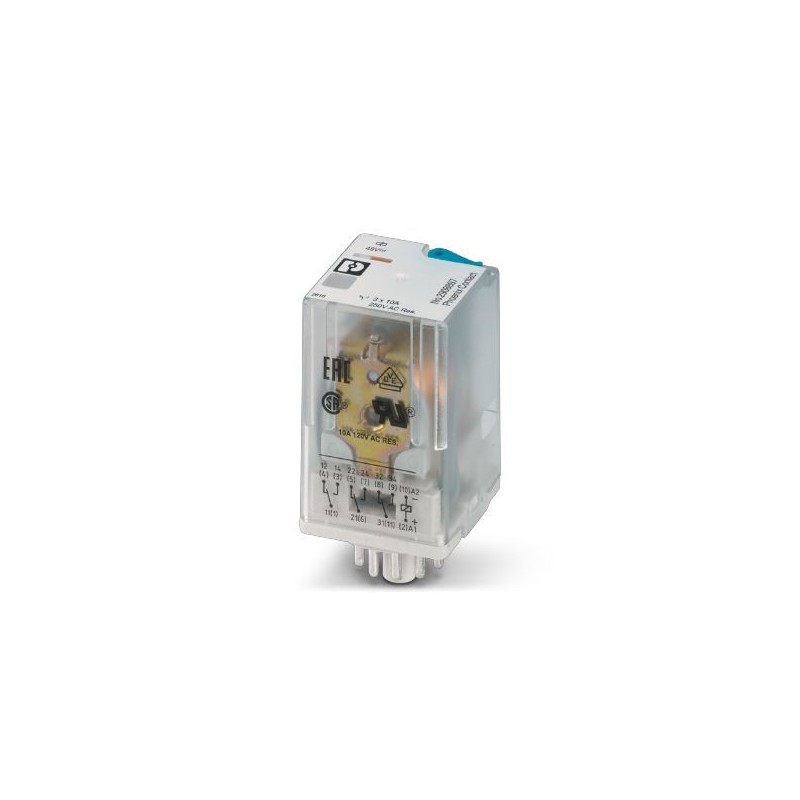

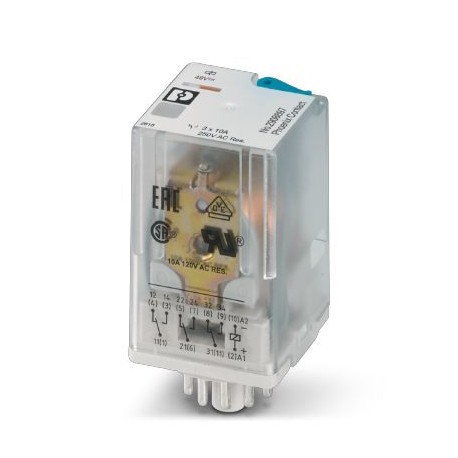

REL-OR3/LDP-48DC/3X21 2908897 PHOENIX CONTACT Einzelrelais
REL-OR3/LDP-48DC/3X21
2908897
PHOENIX_CONTACT
10
Einzelrelais
Steckbare Oktalrelais mit Leistungskontakten, 3 Schaltkontakte, Prüftaste, frei fließende Diode, mechanische Schaltstellungsanzeige, Polarität A1+, A2-, Eingangsspannung: 48VDC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2908897 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 322 (C-5-2017) |
| GTIN | 4055626355504 |
| Gewicht pro Stück (exklusive Verpackung) | 5,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 90,590 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 48 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | siehe Diagramm |
| Ansprechzeit typisch | 18 ms |
| Rückfallzeit typisch | 20 ms |
| Schutzbeschaltung | Freilaufdiode |
| Statusanzeige | LED gelb |
Kontaktseite
| Kontaktausführung | 3 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 10 V (bei 24 mA) |
| Schaltstrom minimal | 10 mA (bei 24 V) |
| Einschaltstrom maximal | 30 A (20 ms, Schließer) |
| Grenzdauerstrom | 10 A |
| Abschaltleistung (ohmsche Last) maximal | 240 W (bei 24 V DC) |
| 124 W (bei 48 V DC) | |
| 108 W (bei 60 V DC) | |
| 52 W (bei 110 V DC) | |
| 48 W (bei 220 V DC) | |
| 2500 VA (bei 250 V AC) | |
| Schaltleistung minimal | 0,24 W |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,22 A (bei 120 V, DC13) | |
| 0,11 A (bei 250 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 1,5 A (bei 240 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 2,5 kVeff(50 Hz, 1 min.) |
|---|---|
| Prüfspannung Relaiskontakt/Relaiskontakt | 2 kVeff(50 Hz, 1 min.) |
| Prüfspannung Wechsler/Wechsler | 2 kVeff(50 Hz, 1 min.) |
| Betriebsart | 100 % ED |
| Schutzart | RT I |
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
| Einbaulage | beliebig |
| Nettogewicht (SAP) | 5 g |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| IEC 61810 | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 4 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung DC (EF003980) | 40.8 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 3 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.031 A |
| Schutzart (IP) (EF005474) | sonstige |
| Breite (EF000008) | 35 mm |
| Höhe (EF000040) | 35 mm |
| Tiefe (EF000049) | 54.4 mm |
