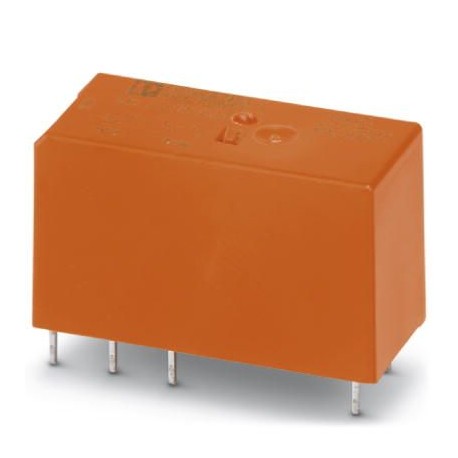

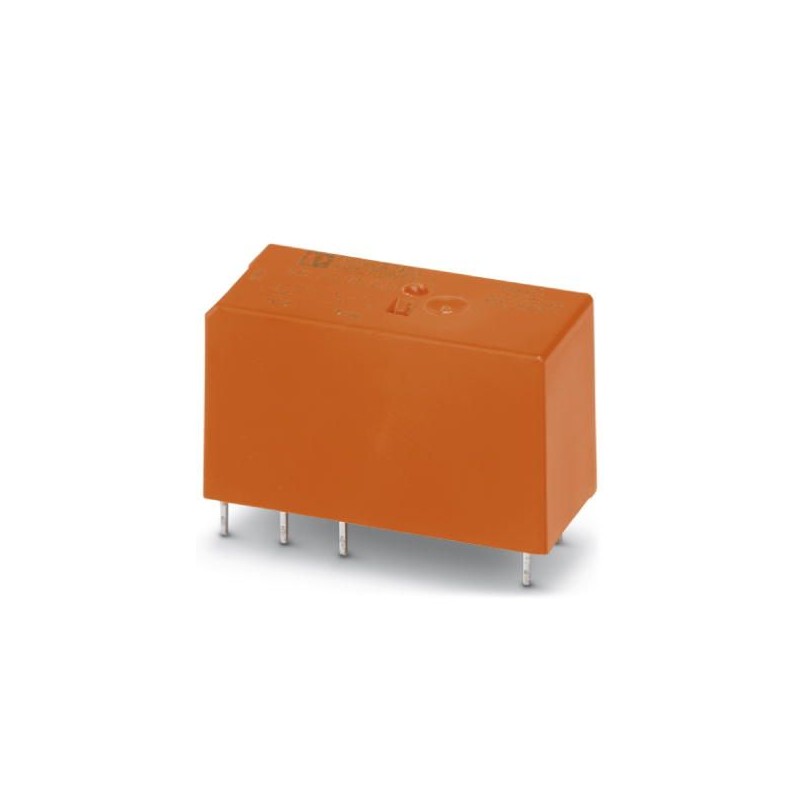

REL-MR-110DC/21-21/EX 2908824 PHOENIX CONTACT Relé único
REL-MR-110DC/21-21/EX
2908824
PHOENIX_CONTACT
10
Produto sob demanda, sem reembolso.
Relé único
Relé de potência miniatura plug-in, RT III vedado com contatos de potência, 2 contatos comutados, tensão de entrada: 110 V DC, em combinação com o soquete PLC correspondente aprovado de acordo com ATEX/IECEx (zona 2) e zona Ex classe I, div. 2.
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2908824 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626345185 |
| Peso por unidade (exclusive embalagem) | 15,900 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | AT (Áustria) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 110 V DC |
|---|---|
| Típica corrente de entrada com UN | 4,1 mA |
| Tempo de resposta típico | 7 ms |
| Tempo de retorno típico | 3 ms |
| Resistência de bobina | 26600 Ω ±15 % (a 20 °C) |
| Potência de dissipação máxima com condição nominal | 0,45 W |
Lado de contato
| Versão do contato | 2 inversores |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 5 V (com 10 mA) |
| Corrente de comutação mínima | 10 mA (com 5 V) |
| Corrente de ligação máxima | 25 A (20 ms) |
| Corrente máx. em regime permanente | 8 A |
| Potência de desligamento (carga ôhmica) máxima | 190 W (com 24 V DC) |
| 85 W (com 48 V DC) | |
| 60 W (com 60 V DC) | |
| 44 W (com 110 V DC) | |
| 60 W (com 220 V DC) | |
| 2000 VA (com 250 V AC) | |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 0,2 A (com 250 V, DC13) | |
| 3 A (com 24 V, AC15) | |
| 3 A (com 120 V, AC15) | |
| 3 A (com 250 V, AC15) |
Geral
| Tensão de teste bobina de relé/contato de relé | 5 kV AC (50 Hz, 1 min) |
|---|---|
| 2,5 kV AC (50 Hz, 1 min) | |
| Modo operacional | 100 % ED |
| Grau de proteção | RT III (lavável) |
| Vida útil mecânica | 3x 107ciclos de manobras |
| Vida útil elétrica | vide diagrama |
| Posição de montagem | opcional |
| Instrução de montagem | alinhável sem intervalo (>70 °C ≥ 2,5 mm) |
| Peso líquido (SAP) | 15,9 g |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| EN 50178 | |
| EN 61810-1 | |
| Isolamento | Isolamento básico |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Outro |
| Completo com base (EF003359) | Não |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Não |
| Tensão de alimentação de corrente nominal DC (EF003980) | 71.5 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polaridade livre |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 2 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.0041 A |
| Grau de proteção (IP) (EF005474) | Outro |
| Largura (EF000008) | 12.7 mm |
| Altura (EF000040) | 29 mm |
| Profundidade (EF000049) | 15.7 mm |
