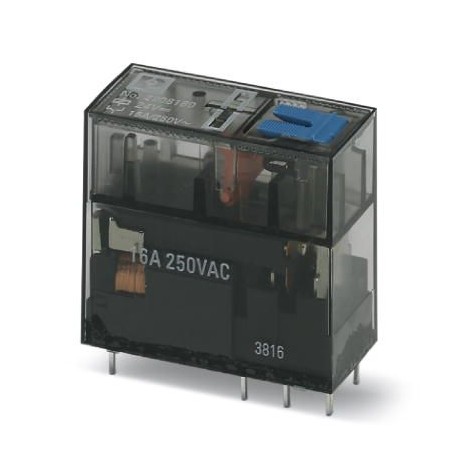

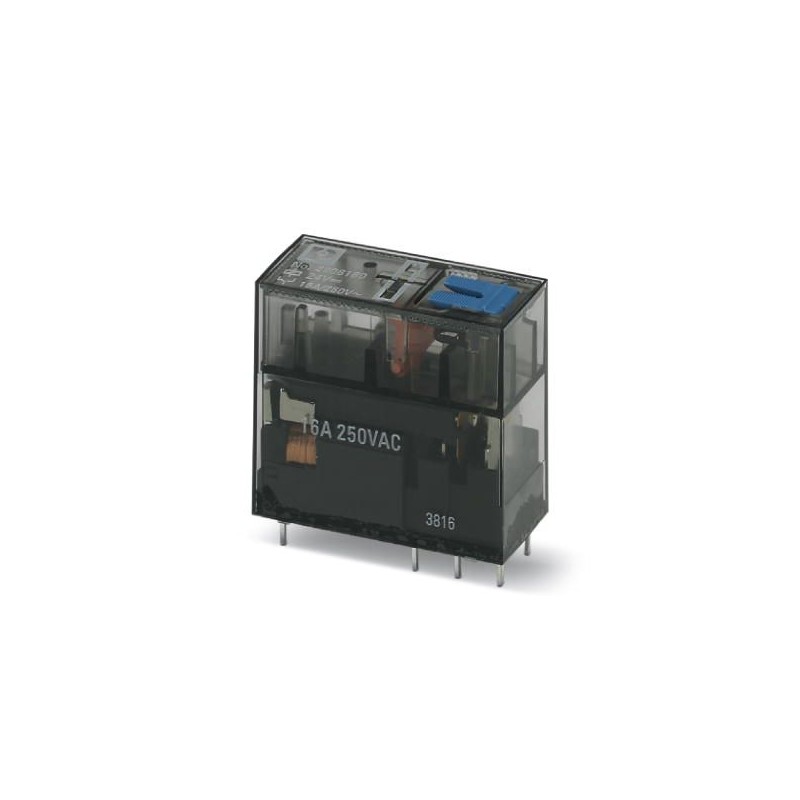

REL-MR-BL-24DC/21HC/MS 2908180 PHOENIX CONTACT Relé único
REL-MR-BL-24DC/21HC/MS
2908180
PHOENIX_CONTACT
10
Relé único
Relé miniatura plug-in, com contato de potência, 1 contato comutado, botão de verificação, indicação mecânica da posição de comutação, polaridade: bipolar, tensão de entrada: 24VDC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2908180 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Página de catálogo | Página 308 (C-5-2017) |
| GTIN | 4055626277899 |
| Peso por unidade (exclusive embalagem) | 18,000 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | CN (China) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | 0,8 ... 2,2 (vide diagrama) |
| Típica corrente de entrada com UN | 17 mA |
| Tempo de resposta típico | 9 ms |
| Tempo de retorno típico | 6 ms |
| Potência de dissipação máxima com condição nominal | 0,41 W |
Lado de contato
| Versão do contato | 1 inversor |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 12 V (com 10 mA) |
| Corrente de comutação mínima | 10 mA (com 12 V) |
| Corrente de ligação máxima | 32 A (20 ms) |
| Corrente máx. em regime permanente | 16 A |
| Potência de desligamento (carga ôhmica) máxima | 384 W (com 24 V DC) |
| 62 W (com 48 V DC) | |
| 48 W (com 60 V DC) | |
| 53 W (com 110 V DC) | |
| 66 W (com 220 V DC) |
Geral
| Tensão de teste bobina de relé/contato de relé | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operacional | 100 % ED |
| Grau de proteção | RT II |
| Vida útil mecânica | 5x 106ciclos de manobras |
| Vida útil elétrica | vide diagrama |
| Posição de montagem | opcional |
| Peso líquido (SAP) | 18 g |
Normas e disposições
| Normas / Determinações | IEC 61810 |
|---|---|
| IEC 60664 | |
| Tensão de isolamento nominal | 250 V AC |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Outro |
| Completo com base (EF003359) | Não |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Não |
| Tensão de alimentação de corrente nominal DC (EF003980) | 19.2 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polaridade livre |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 1 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.017 A |
| Grau de proteção (IP) (EF005474) | Outro |
| Largura (EF000008) | 13 mm |
| Altura (EF000040) | 29 mm |
| Profundidade (EF000049) | 25.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
