Agrandir l'image

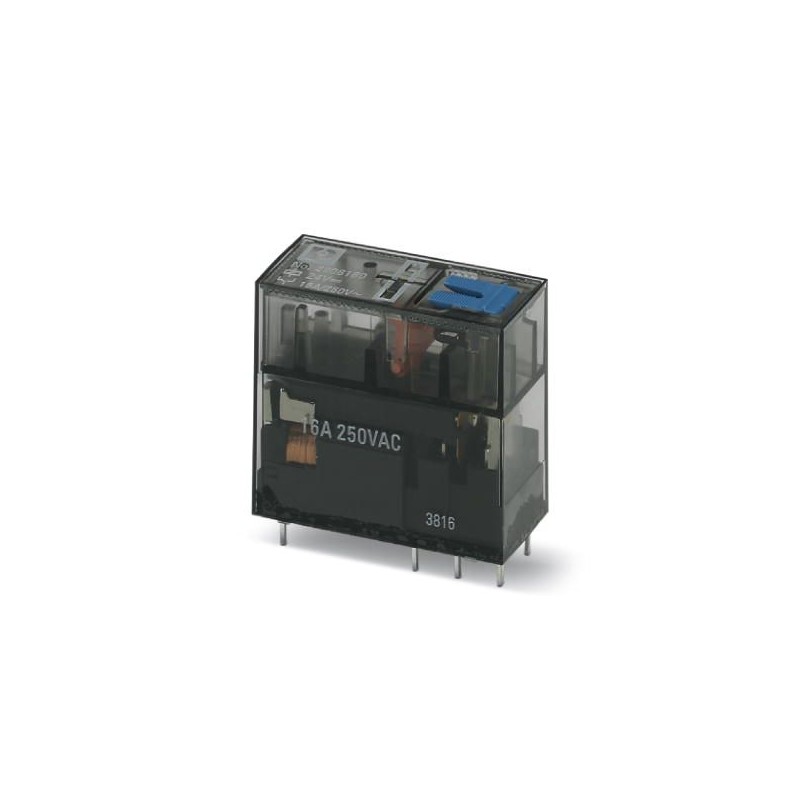

REL-MR-BL-24DC/21HC/MS 2908180 PHOENIX CONTACT Relais individuels
REL-MR-BL-24DC/21HC/MS
2908180
PHOENIX_CONTACT
10
Relais individuels
Relais miniature enfichable, avec contact d’alimentation, 1 contact commuté, bouton de contrôle, indication mécanique de la position de commutation, polarité : bipolaire, tension d’entrée : 24VDC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2908180 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 308 (C-5-2017) |
| GTIN | 4055626277899 |
| Poids par pièce (hors emballage) | 0,018 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,8 ... 2,2 (voir diagramme) |
| Courant d'entrée typique pour UN | 17 mA |
| Temps d'amorçage typique | 9 ms |
| Temps de retombée typique | 6 ms |
| Puissance dissipée en condition nominale | 0,41 W |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V (pour 10 mA) |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Courant d'enclenchement maximal | 32 A (20 ms) |
| Intensité permanente limite | 16 A |
| Puissance de coupure (charge ohmique) max. | 384 W (pour 24 V DC) |
| 62 W (à 48 V DC) | |
| 48 W (à 60 V DC) | |
| 53 W (à 110 V DC) | |
| 66 W (à 220 V DC) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT II |
| Durée de vie mécanique | 5x 106cycles |
| Durée de vie électrique | voir diagramme |
| Emplacement pour le montage | indifférent |
| Poids net (SAP) | 18 g |
Normes et spécifications
| Normes/Prescriptions | CEI 61810 |
|---|---|
| CEI 60664 | |
| Tension d'isolement assignée | 250 V AC |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Non |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Non |
| Tension d'alimentation de courant nominal CC (EF003980) | 19.2 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Non polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.017 A |
| Classe de protection (IP) (EF005474) | Autre |
| Largeur (EF000008) | 13 mm |
| Hauteur (EF000040) | 29 mm |
| Profondeur (EF000049) | 25.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
