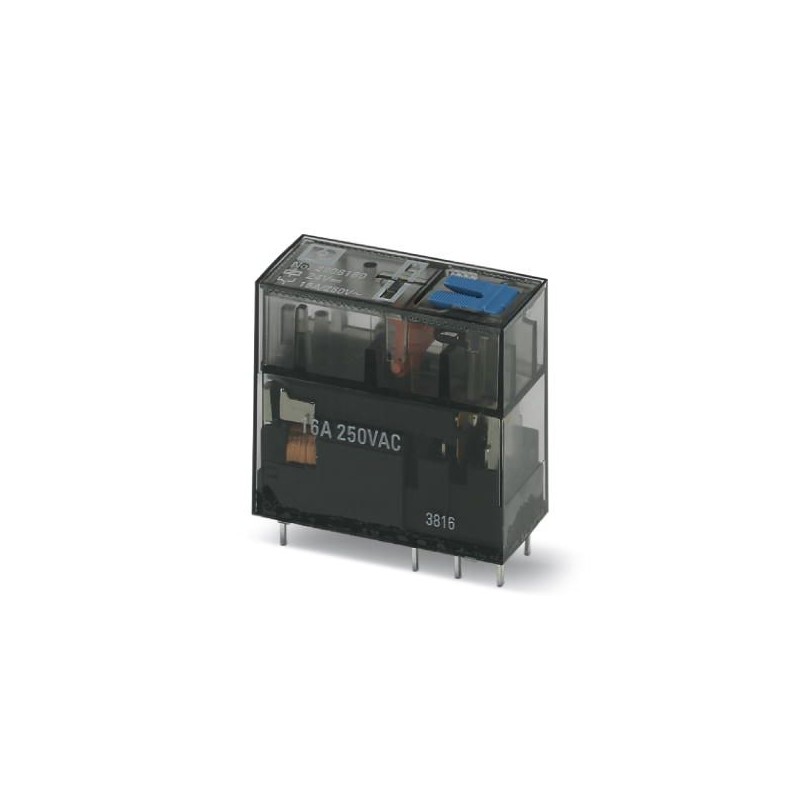

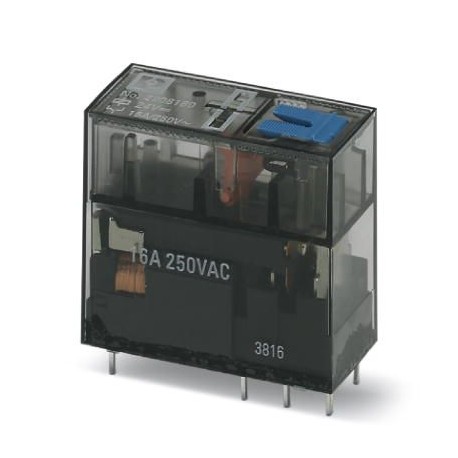

REL-MR-BL-24DC/21HC/MS 2908180 PHOENIX CONTACT Einzelrelais
REL-MR-BL-24DC/21HC/MS
2908180
PHOENIX_CONTACT
10
Einzelrelais
Steckbares Miniaturrelais, mit Leistungskontakt, 1 Schaltkontakt, Prüftaster, mechanische Anzeige der Schaltstellung, Polarität: bipolar, Eingangsspannung: 24VDC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2908180 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Katalogseite | Seite 308 (C-5-2017) |
| GTIN | 4055626277899 |
| Gewicht pro Stück (exklusive Verpackung) | 18,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 18,000 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 2,2 (siehe Diagramm) |
| Typischer Eingangsstrom bei UN | 17 mA |
| Ansprechzeit typisch | 9 ms |
| Rückfallzeit typisch | 6 ms |
| Verlustleistung bei Nennbedingung | 0,41 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 12 V (bei 10 mA) |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Einschaltstrom maximal | 32 A (20 ms) |
| Grenzdauerstrom | 16 A |
| Abschaltleistung (ohmsche Last) maximal | 384 W (bei 24 V DC) |
| 62 W (bei 48 V DC) | |
| 48 W (bei 60 V DC) | |
| 53 W (bei 110 V DC) | |
| 66 W (bei 220 V DC) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 5 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Schutzart | RT II |
| Lebensdauer mechanisch | 5x 106Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Einbaulage | beliebig |
| Nettogewicht (SAP) | 18 g |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61810 |
|---|---|
| IEC 60664 | |
| Bemessungsisolationsspannung | 250 V AC |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Nein |
| Bemessungssteuerspeisespannung DC (EF003980) | 19.2 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.017 A |
| Schutzart (IP) (EF005474) | sonstige |
| Breite (EF000008) | 13 mm |
| Höhe (EF000040) | 29 mm |
| Tiefe (EF000049) | 25.5 mm |
