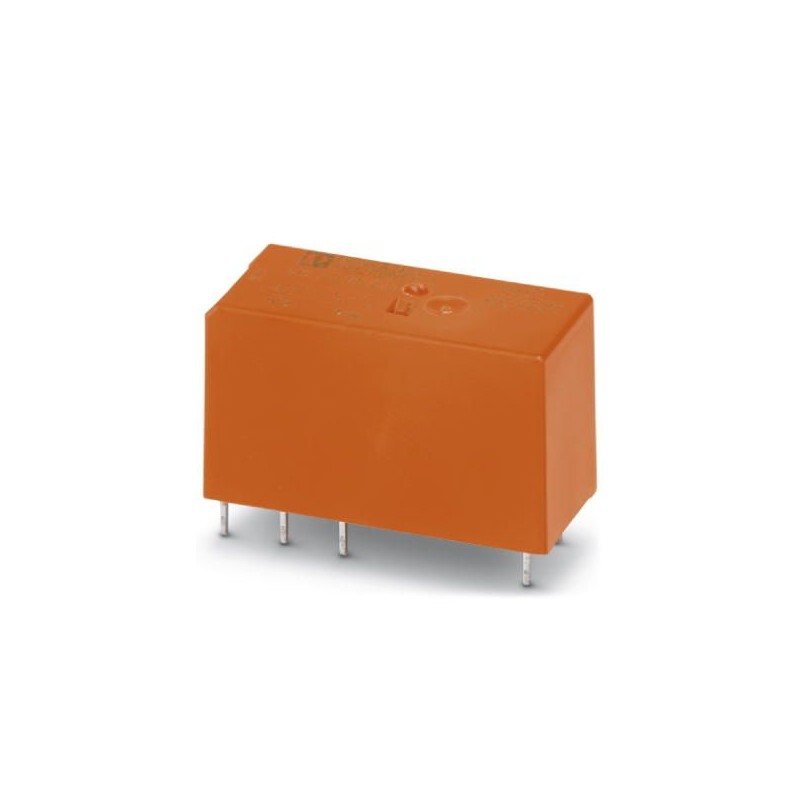

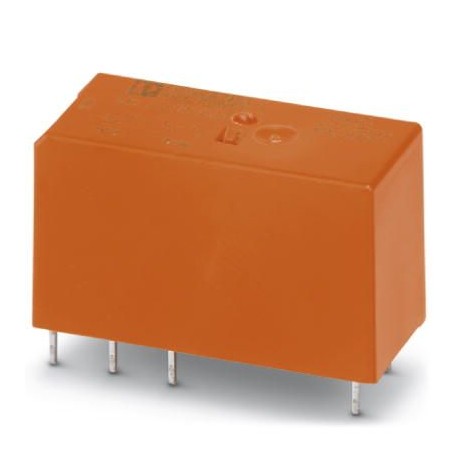

REL-MR-110DC/21-21/EX 2908824 PHOENIX CONTACT Einzelrelais
REL-MR-110DC/21-21/EX
2908824
PHOENIX_CONTACT
10
Artikel auf Anfrage, das gebe keine Rückkehr.
Einzelrelais
Steckbares Miniatur-Leistungsrelais, RT III abgedichtet mit Leistungskontakten, 2 Schaltkontakte, Eingangsspannung: 110 V DC, in Kombination mit der entsprechenden SPS-Buchse, zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Klasse I, div. 2.
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2908824 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626345185 |
| Gewicht pro Stück (exklusive Verpackung) | 15,900 g |
| Gewicht pro Stück (inklusive Verpackung) | 15,900 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | AT (Österreich) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 110 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 4,1 mA |
| Ansprechzeit typisch | 7 ms |
| Rückfallzeit typisch | 3 ms |
| Spulenwiderstand | 26600 Ω ±15 % (bei 20 °C) |
| Verlustleistung bei Nennbedingung | 0,45 W |
Kontaktseite
| Kontaktausführung | 2 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V (bei 10 mA) |
| Schaltstrom minimal | 10 mA (bei 5 V) |
| Einschaltstrom maximal | 25 A (20 ms) |
| Grenzdauerstrom | 8 A |
| Abschaltleistung (ohmsche Last) maximal | 190 W (bei 24 V DC) |
| 85 W (bei 48 V DC) | |
| 60 W (bei 60 V DC) | |
| 44 W (bei 110 V DC) | |
| 60 W (bei 220 V DC) | |
| 2000 VA (bei 250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 250 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 250 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 5 kV AC (50 Hz, 1 min.) |
|---|---|
| Prüfspannung Relaiskontakt/Relaiskontakt | 2,5 kV AC (50 Hz, 1 min.) |
| Betriebsart | 100 % ED |
| Schutzart | RT III (Waschdicht) |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand (>70 °C ≥ 2,5 mm) |
| Nettogewicht (SAP) | 15,9 g |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| EN 61810-1 | |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Nein |
| Bemessungssteuerspeisespannung DC (EF003980) | 71.5 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.0041 A |
| Schutzart (IP) (EF005474) | sonstige |
| Breite (EF000008) | 12.7 mm |
| Höhe (EF000040) | 29 mm |
| Tiefe (EF000049) | 15.7 mm |
