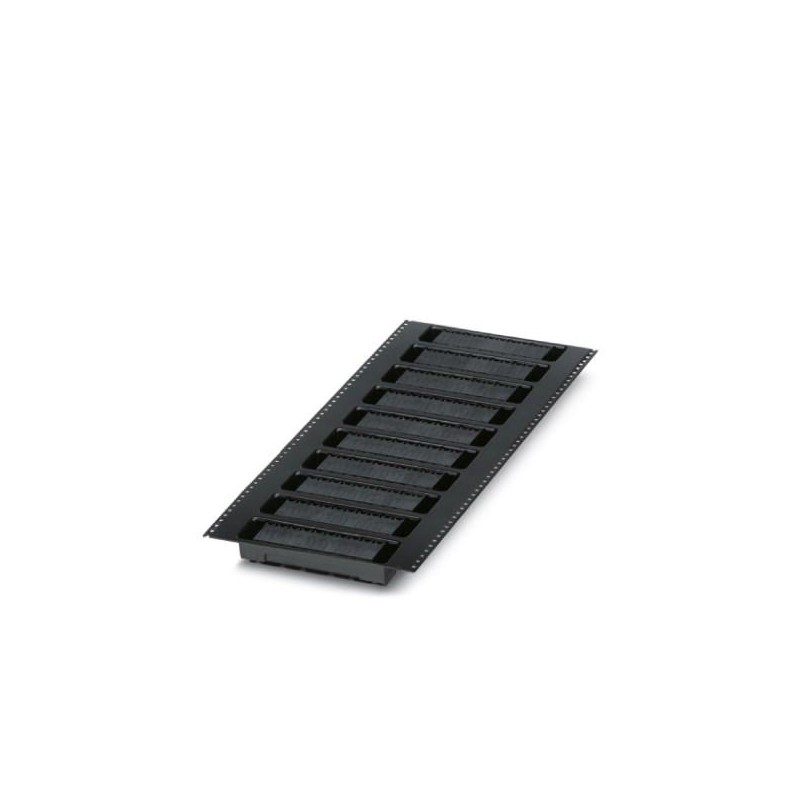

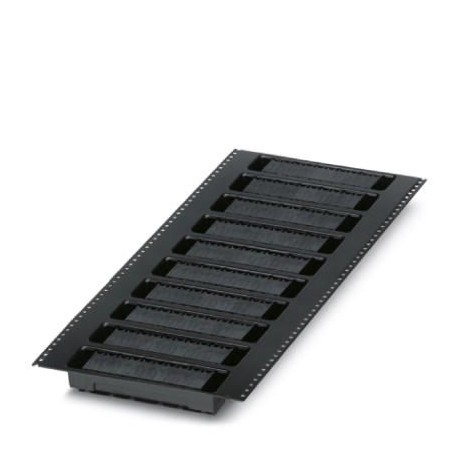

SAMPLE SPT-THR 1,5/10-H-5,08 1838393 PHOENIX CONTACT Conjunto de amostra
SAMPLE SPT-THR 1,5/10-H-5,08
1838393
PHOENIX_CONTACT
5
Conjunto de amostra
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão de dimensionamento (III/2): 320 V, seção nominal: 1,5 mm², Número de potenciais: 10, Número de linhas: 1, Número de polos por linha: 10, família de artigos: SPT 1,5/.. -H-THR, passo: 5,08 mm, tipo de conexão: Conexão de mola push-in, montagem: Weld THR, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: preto, Arranjo de pinos: Arranjo de pinos lineares duplos, Comprimento do pino [P]: 2 mm, tipo de embalagem: embalagem em caixa. Conjunto de AMOSTRA com 5 itens na alça. Para uso em um processo de soldagem, use o item sem a identificação da AMOSTRA
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1838393 |
|---|---|
| Quantidade de embalagem (VPE) | 5 Unid |
| Quantidade mínima de pedido | 5 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626040158 |
| Peso por unidade (exclusive embalagem) | 6,410 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 13,6 mm |
|---|---|
| Medida do passo | 5,08 mm |
| Medida a | 45,72 mm |
| Largura [ w ] | 49,72 mm |
| Altura | 7,7 mm |
| Altura [ h ] | 9,7 mm |
| Comprimento de pino [P] | 2 mm |
| Distância de pinos | 7 mm |
| Diâmetro do furo de sondagem | 1,1 mm |
Geral
| Família de produtos | SPT 1,5/..-H-THR |
|---|---|
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (II/2) | 500 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 13,5 A |
| Bitola nominal | 1,5 mm² |
| Material isolante | LCP |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Comprimento de isolamento | 8 mm |
| Número de pólos | 10 |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 0,75 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
