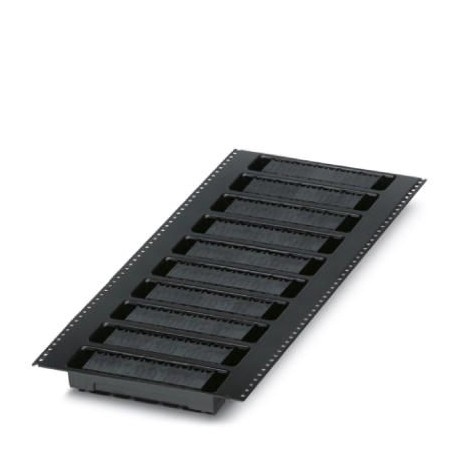

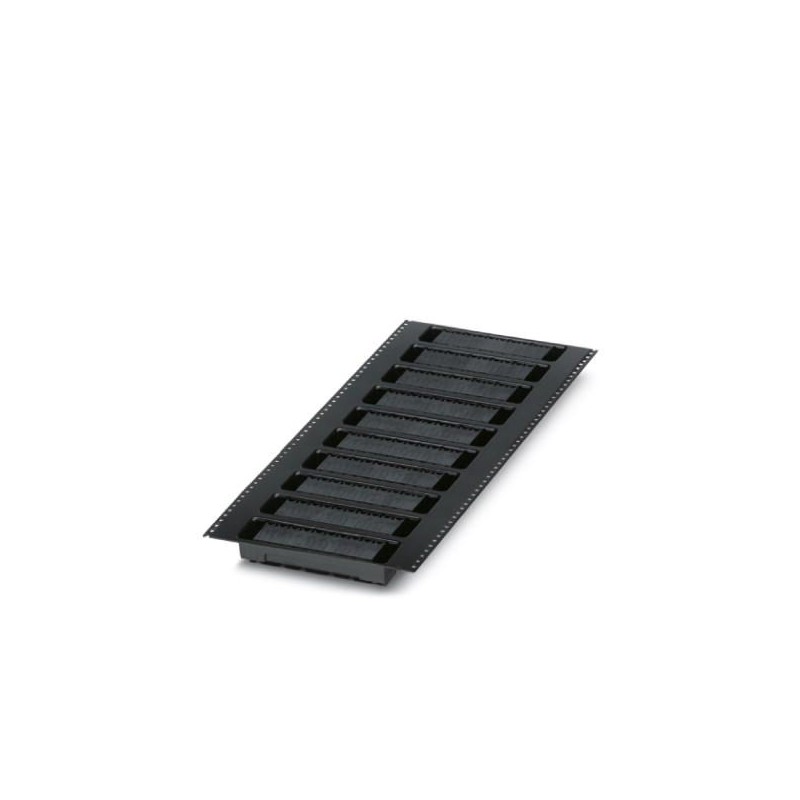

SAMPLE SPT-THR 1,5/10-H-5,08 1838393 PHOENIX CONTACT Jeu d'échantillon
SAMPLE SPT-THR 1,5/10-H-5,08
1838393
PHOENIX_CONTACT
5
Jeu d'échantillon
Bornier pour carte de circuit imprimé, courant nominal : 13,5 A, tension de dimensionnement (III/2) : 320 V, section nominale : 1,5 mm², Nombre de potentiels : 10, Nombre de rangées : 1, Nombre de pôles par rangée : 10, famille d’articles : SPT 1,5/.. -H-THR, pas : 5,08 mm, type de connexion : Connexion à ressort enfichable, montage : Soudure THR, sens de connexion du conducteur/carte de circuit imprimé : 0 °, couleur : noir, disposition des broches : disposition des broches : disposition des broches linéaires doubles, Longueur des broches [P] : 2 mm, type d’emballage : emballage en boîte. ÉCHANTILLON set de 5 articles sur sangle. Pour une utilisation dans un processus de soudage, utilisez l’article sans l’identification SAMPLE
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1838393 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Quantité minimum de commande | 5 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626040158 |
| Poids par pièce (hors emballage) | 0,006 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 13,6 mm |
|---|---|
| Pas | 5,08 mm |
| Cote a | 45,72 mm |
| Largeur [ w ] | 49,72 mm |
| Hauteur de montage | 7,7 mm |
| Hauteur [ h ] | 9,7 mm |
| Longueur de broche [P] | 2 mm |
| Ecartement des picots | 7 mm |
| Diamètre de perçage | 1,1 mm |
Généralités
| Famille d'articles | SPT 1,5/..-H-THR |
|---|---|
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 500 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 13,5 A |
| Section nominale | 1,5 mm² |
| Matériau isolant | LCP |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 8 mm |
| Nombre de pôles | 10 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,2 mm² |
| 1,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,2 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 0,75 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
