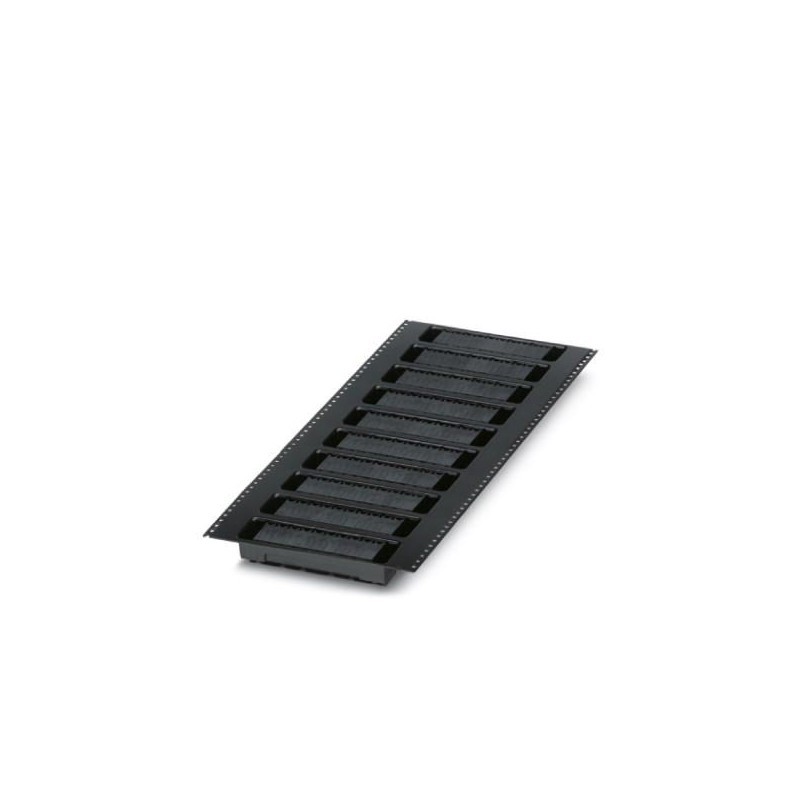

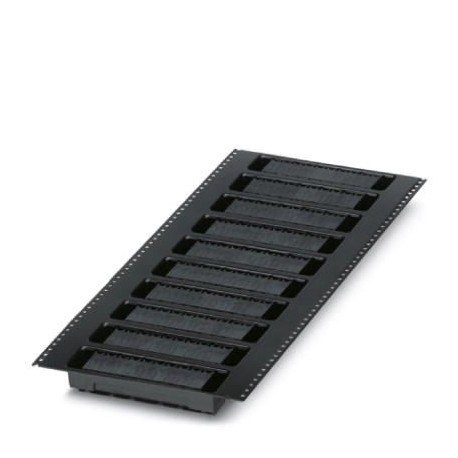

SAMPLE SPT-THR 1,5/10-H-5,08 1838393 PHOENIX CONTACT Muster-Set
SAMPLE SPT-THR 1,5/10-H-5,08
1838393
PHOENIX_CONTACT
5
Muster-Set
Reihenklemme für Leiterplatte, Nennstrom: 13,5 A, Auslegungsspannung (III/2): 320 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 10, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 10, Artikelfamilie: SPT 1,5/.. -H-THR, Rastermaß: 5,08 mm, Anschlussart: Push-in-Federanschluss, Montage: Schweißnaht THR, Leiteranschlussrichtung/Leiterplatte: 0°, Farbe: schwarz, Pinanordnung: Doppelte lineare Pinanordnung, Pinlänge [P]: 2 mm, Verpackungsart: Boxed Packaging. SAMPLE Set mit 5 Stück am Band. Verwenden Sie für die Verwendung in einem Schweißprozess den Artikel ohne die SAMPLE-Kennzeichnung
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1838393 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 5 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626040158 |
| Gewicht pro Stück (exklusive Verpackung) | 6,410 g |
| Gewicht pro Stück (inklusive Verpackung) | 6,410 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 13,6 mm |
|---|---|
| Rastermaß | 5,08 mm |
| Maß a | 45,72 mm |
| Breite [ w ] | 49,72 mm |
| Bauhöhe | 7,7 mm |
| Höhe [ h ] | 9,7 mm |
| Pinlänge [P] | 2 mm |
| Stiftabstand | 7 mm |
| Bohrlochdurchmesser | 1,1 mm |
Allgemein
| Artikelfamilie | SPT 1,5/..-H-THR |
|---|---|
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 500 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 13,5 A |
| Nennquerschnitt | 1,5 mm² |
| Isolierstoff | LCP |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Abisolierlänge | 8 mm |
| Polzahl | 10 |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,2 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,2 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 0,75 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
