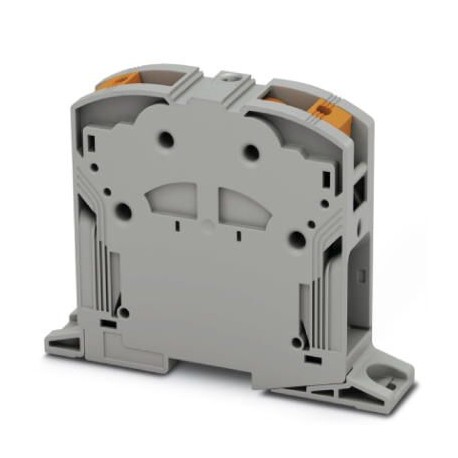

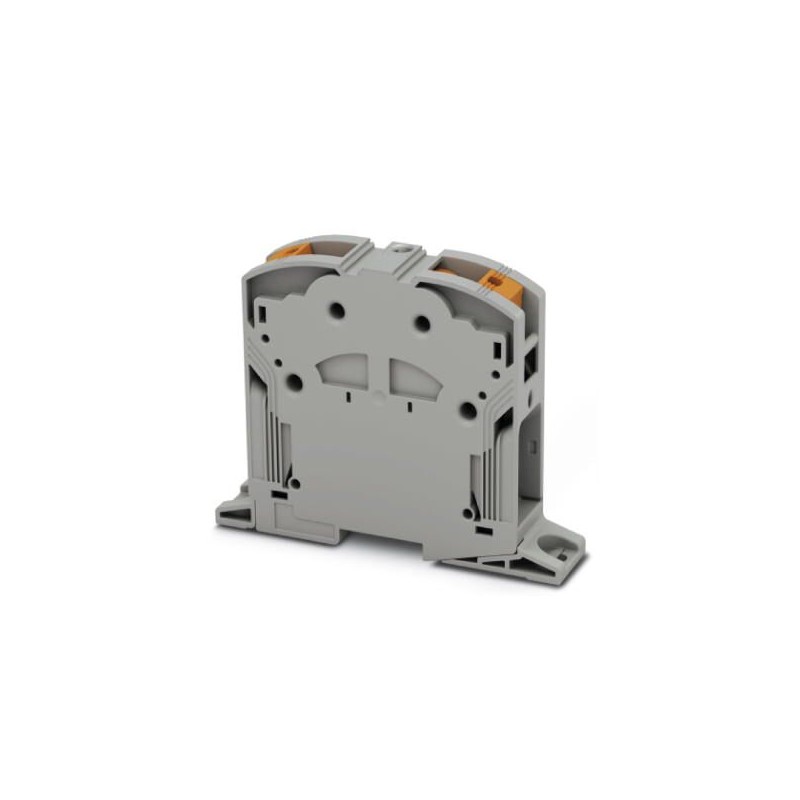

PTPOWER 185 P-F 1054739 PHOENIX CONTACT Alta corrente do bloco de terminais, com o teste de soquete, nom. te.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PTPOWER 185 P-F 1054739 PHOENIX CONTACT Alta corrente do bloco de terminais, com o teste de soquete, nom. te..

PTPOWER 185 P-F

1054739

PHOENIX_CONTACT

3

Alta corrente do bloco de terminais, com o teste de soquete, nom. tensão: 1500 V DC / 1000 V AC, corrente nominal: 309, método de ligação: Energia-Curva de ligação, número de conexões: 2, número de posições: 1, seção transversal: 95 mm2 185 mm2 AWG: 3/0 - 350 kcmil, largura: 31 mm, altura: 108.3 mm, cor: cinza, tipo montagem direta conexão a parafuso

Borne de potência, com soquete de teste, tensão nominal: 1000 V, corrente nominal: 309 A, número de conexões: 2, número de polos: 1, tipo de conexão: Conexão PowerTurn, 1º andar, seção transversal: 95 mm² - 185 mm², classe de montagem: aparafusada diretamente, cor: cinza

High-current terminal block, with test socket, nom. voltage: 1500 V DC / 1000 V AC, nominal current: 309 A, connection method: Power-Turn connection, number of connections: 2, number of positions: 1, cross section: 95 mm² - 185 mm², AWG: 3/0 - 350 kcmil, width: 31 mm, height: 108.3 mm, color: gray, mounting type: direct screw connection

Mais detalhes


Blocos de terminais > Terminal de conexão de passagem

Terminais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $140.18
Preço unitário: $46.73
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1054739
Quantidade de embalagem3 UNID
Quantidade mínima de encomenda3 UNID
ObservaçãoProduzido sob encomenda (sem devolução)
Página de catálogoPágina 141 (C-1-2019)
GTIN (EAN)4055626690889
Peso por unidade (exclusive embalagem)375,800 g
Número do imposto alfandegário85369010
País de origemPL (Polónia)

Desenhos

Dimensional drawing

Dimensional drawing

Circuit diagram

Circuit diagram

Voltar para cima

General

Number of positions1
Number of levels1
Number of connections2
Potentials1
Nominal cross section150 mm²
Colorgray
Insulating materialPA
Flammability rating according to UL 94V0
Rated surge voltage8 kV
Degree of pollution3
Overvoltage categoryIII
Insulating material groupI
Maximum power dissipation for nominal condition11.21 W
Maximum load current309 A (with 150 mm² conductor cross section)
Nominal current IN309 A
Nominal voltage UN1500 V DC
1000 V AC
Open side panelNo
Voltar para cima

Dimensions

Width31 mm
Length150 mm
Height108.3 mm
Hole diameter6.5 mm
Drill hole spacing137.2 mm
Pitch31 mm
Voltar para cima

Connection data

Connection1 level
Connection methodPower-Turn connection
Stripping length40 mm
Connection in acc. with standardIEC 60947-7-1
Conductor cross section solid min.95 mm²
Conductor cross section solid max.185 mm²
Conductor cross section AWG min.3/0
Conductor cross section AWG max.350 kcmil
Conductor cross section flexible min.95 mm²
Conductor cross section flexible max.185 mm²
Min. AWG conductor cross section, flexible3/0
Max. AWG conductor cross section, flexible350 kcmil
Conductor cross section flexible, with ferrule without plastic sleeve min.95 mm²
Conductor cross section flexible, with ferrule without plastic sleeve max.150 mm²
Conductor cross section flexible, with ferrule with plastic sleeve min.95 mm²
Conductor cross section flexible, with ferrule with plastic sleeve max.150 mm²
Cross section with insertion bridge solid min.95 mm²
Cross section with insertion bridge, solid max.150 mm²
Cross section with insertion bridge stranded min.95 mm²
Cross section with insertion bridge, stranded max.150 mm²
Cross section with insertion bridge stranded, with ferrule without plastic sleeve min.95 mm²
Cross section with insertion bridge stranded, with ferrule without plastic sleeve max.120 mm²
Cross section with insertion bridge stranded, with ferrule without plastic sleeve min.95 mm²
Cross section with insertion bridge stranded, with ferrule with plastic sleeve max.120 mm²
Internal cylindrical gageB14
Voltar para cima

Standards and Regulations

Connection in acc. with standardIEC 60947-7-1
Flammability rating according to UL 94V0
Voltar para cima

Environmental Product Compliance

China RoHSEnvironmentally friendly use period: unlimited = EFUP-e
No hazardous substances above threshold values
Voltar para cima

Classificações

eCl@ss

eCl@ss 5.127141120
eCl@ss 6.027141100
eCl@ss 7.027141120
eCl@ss 8.027141120
eCl@ss 9.027141120
Voltar para cima

ETIM

ETIM 4.0EC000897
ETIM 5.0EC000897
ETIM 6.0EC000897
ETIM 7.0EC000897
Voltar para cima

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410
UNSPSC 18.039121410
UNSPSC 19.039121410
UNSPSC 20.039121410
UNSPSC 21.039121410
Voltar para cima

ETIM for 1054739 Bloco de terminais (EC000897)
Característica Valor
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 95 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 95 mm²
Secção da ligação de cabo rígido (EF007337) 95 mm²
Corrente nominal especificada In (EF008250) 309 A
Tensão especificada de funcionamento (EF000228) 1000 V
Tipo de ligação elétrica 1 (EF002526) Outro
Tipo de ligação elétrica 2 (EF002527) Outro
Número de fixações por nível (EF002660) 2
Adequado para material condutor (EF012572) Alumínio/cobre
Material do corpo isolante (EF007543) Outro
Temperatura de operação (EF002393) -60 °C
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Largura (EF000008) 31 mm
Altura (EF000040) 150 mm
Profundidade (EF000049) 108.3 mm
Placa de fecho necessária (EF002525) Não
Cor (EF000007) Cinzento
Níveis ligados internamente (EF002661) Sim
