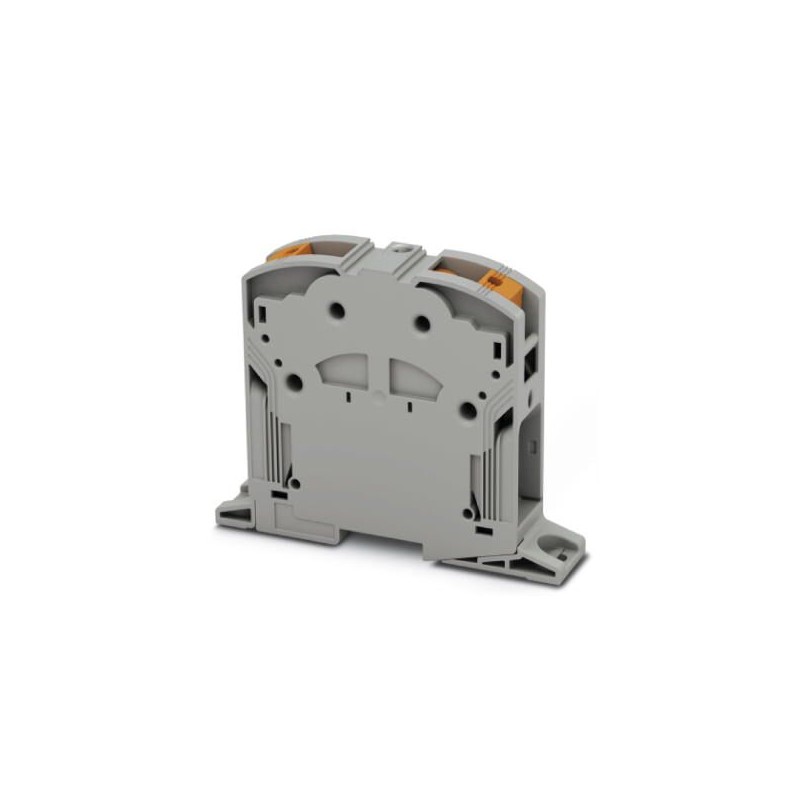

PTPOWER 185 P-F 1054739 PHOENIX CONTACT Borne de corriente, con conector hembra de pruebas, tensión nominal:..
PTPOWER 185 P-F
1054739
PHOENIX_CONTACT
3
Borne de corriente, con conector hembra de pruebas, tensión nominal: 1000 V, corriente nominal: 309 A, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión PowerTurn, 1er piso, sección: 95 mm² - 185 mm², clase de montaje: atornillado directo, color: gris
Borne de corriente, con conector hembra de pruebas, tensión nominal: 1500 V DC / 1000 V AC, corriente nominal: 309 A, tipo de conexión: Conexión Power Turn, número de conexiones: 2, número de polos: 1, sección: 95 mm² - 185 mm², AWG: 3/0 - 350 kcmil, anchura: 31 mm, altura: 108,3 mm, color: gris, clase de montaje: atornillado directo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1054739 |
|---|---|
| Unidad de embalaje | 3 pcs |
| Clave de venta | BE2211 - |
| Cantidad de pedido mínima | 3 pcs |
| Página del catálogo | Página 141 (C_1_2019) |
| EAN | 4055626690889 |
| Peso por unidad (sin incluir el embalaje) | 375,800 g |
| Número de tarifa arancelaria | 85369010 |
Generalidades
| Número de polos | 1 |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 150 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 11,21 W |
| Corriente de carga máxima | 309 A (con una sección de conductor de 150 mm²) |
| Corriente nominal IN | 309 A |
| Tensión nominal UN | 1500 V DC |
| 1000 V AC | |
| Pared lateral abierta | No |
Dimensiones
| Anchura | 31 mm |
|---|---|
| Longitud | 150 mm |
| Altura | 108,3 mm |
| Diámetro orificio | 6,5 mm |
| Distancia entre taladros | 137,2 mm |
| Paso | 31 mm |
Datos de conexión
| Conexión | 1er piso |
|---|---|
| Tipo de conexión | Conexión Power Turn |
| Longitud a desaislar | 40 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 95 mm² |
| Sección de conductor rígido máx. | 185 mm² |
| Sección de conductor AWG mín. | 3/0 |
| Sección de conductor AWG máx. | 350 kcmil |
| Sección de conductor flexible mín. | 95 mm² |
| Sección de conductor flexible máx. | 185 mm² |
| Sección del conductor flexible AWG mín. | 3/0 |
| Sección del conductor flexible AWG máx. | 350 kcmil |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 95 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 150 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 150 mm² |
| Sección con peine puenteador rígido mín. | 95 mm² |
| Sección con peine puenteador rígido máx. | 150 mm² |
| Sección con peine puenteador flexible mín. | 95 mm² |
| Sección con peine puenteador flexible máx. | 150 mm² |
| Sección con peine puenteador flexible con AEH y sin collar aislante mín. | 95 mm² |
| Sección con peine puenteador flexible con AEH y sin collar aislante máx. | 120 mm² |
| Sección con peine puenteador flexible con AEH y collar aislante mín. | 95 mm² |
| Sección con peine puenteador flexible con AEH y collar aislante máx. | 120 mm² |
| Calibre macho | B14 |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 5.1 | 27141120 |
|---|---|
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 95 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 95 mm² |
| Sección de conductor conectable sólido (EF007337) | 95 mm² |
| Corriente nominal In (EF008250) | 309 A |
| Tensión nominal (EF000228) | 1000 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 31 mm |
| Altura (EF000040) | 150 mm |
| Profundidad (EF000049) | 108.3 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Gris |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
