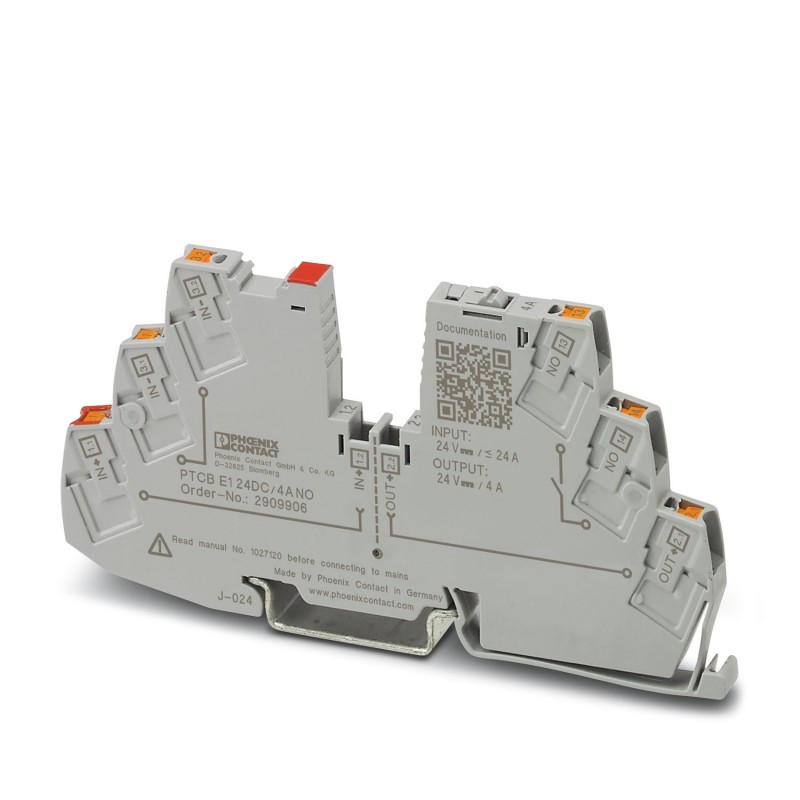

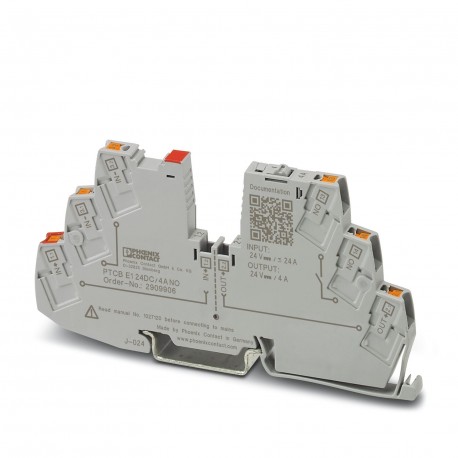

PTCB E1 24DC/4A NO 2909906 PHOENIX CONTACT Disjuntor de proteção de equipamentos eletrônico
PTCB E1 24DC/4A NO
2909906
PHOENIX_CONTACT
Disjuntor de proteção de equipamentos eletrônico
Interruptor eletrônico para proteção de equipamentos monocanal para proteger os consumidores em 24 V DC em caso de sobrecarga e curto-circuito. Fácil distribuição de potencial com os componentes do sistema de bornes CLIPLINE complete. Com corrente nominal fixa. Para instalação em trilhos DIN.
Disjuntor eletrônico de canal único para proteção de consumidores de 24 V DC em caso de sobrecarga e curto-circuito. Distribuição simples de potencial com os componentes do sistema completo de blocos terminais CLIPLINE. Com corrente nominal fixa. Para instalação em trilhos DIN.
Disjuntores, fusíveis > Disjuntor
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2909906 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4055626408736 |
| Peso por unidade (exclusive embalagem) | 27,580 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Teste de umidade | 96 h, 95 % RH, 40 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Impactos (Operação) | 30g (IEC 60068-2-27, Teste Ea) |
| Vibração (funcionamento) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm; conforme IEC 60068-2-6, teste Fc) |
| 59,6 Hz … 150 Hz (Aceleração 5g; conforme IEC 60068-2-6, teste Fc) | |
| Grau de proteção | IP20 |
Geral
| Classe de inflamabilidade conforme UL 94 | V-0 |
|---|---|
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | cinza A RAL 7042 |
| Número de pólos | 1 |
| Classe de proteção | III |
| Formato | Módulo sobre trilho inteiriço |
Dados elétricos
| Tipo de fusível | eletrônico |
|---|---|
| Tensão de teste | 0,5 kV |
| Tensão operacional | 18 V DC ... 30 V DC |
| Tensão nominal | 24 V DC |
| Corrente nominal IN | 24 A DC (Corrente total entrada) |
| 4 A DC (Corrente nominal da saída) | |
| Tolerância de medição I | ± 15 % |
| Resistência de feedback | máx. 35 V DC |
| Elemento Fail-Safe | 4 A DC |
| Eficiência | > 99 % |
| Corrente de repouso I0 | típ. 12 mA |
| Potência de dissipação | típ. 0,3 W (Em estado ocioso) |
| < 1,3 W (Na operação nominal) | |
| Tempo de inicialização do módulo | 1 s |
| Tempo de espera após o desligamento de um canal | 5 s (sobrecarga/Curto-circuito) |
| Redução da temperatura | 21 A (Corrente total com 60 °C) |
| 24 A (Corrente total com 50 °C) | |
| 4 A (Corrente de canal com 60 °C) | |
| 4 A (Corrente de canal com 50 °C) | |
| Tipo de disparo | E (eletrônico) |
| Fusível necessário | não necessário, elemento Fail-Safe integrado |
| Resistência dielétrica | máx. 35 V DC (Circuito de carga) |
| Queda de tensão | 0,12 V (com 4 A) |
| MTBF (IEC 61709, SN 29500) | 28571428 h (com 25 °C com 21 % de carga) |
| 14084507 h (com 40 °C com 34,25 % de carga) | |
| 2053388 h (com 60 °C com 100 % de carga) | |
| Tempo de desligamento do circuito de carga | ≤ 10 ms (com curto-circuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desligamento de subtensão do circuito de carga | ≤ 17,8 V DC (ativo) |
| ≥ 18,8 V DC (inativo) | |
| Desligamento de sobretensão do circuito de carga | ≥ 30,5 V DC (ativo) |
| ≤ 29,5 V DC (inativo) | |
| Circuito de carga capacitiva máx. | 20000 µF (Dependendo da corrente de curto-circuito disponível) |
Contato de sinalização remoto
| Denominação conexão | Circuito de sinalização remota |
|---|---|
| Função de comutação | Elemento de contato |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 14 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 2,5 mm² |
| Tensão operacional DC | 0 V DC ... 30 V DC |
| Corrente operacional DC | 100 mA DC |
Sinalização
| Canal LED desligado | desligado (Canal desligado) |
|---|---|
| Canal LED verde | acende (Canal ligado) |
| Canal LED amarelo | acende (Canal ligado, grau de utilização do canal > 80 %) |
| piscando (Modo de programação ativo) | |
| Canal LED vermelho | acende (Canal desligado, sobretensão ou subtensão ativa) |
| acende temporariamente (Canal desligado, fase de resfriamento de 5 s, comutação por curto circuito ou sobrecarga) | |
| piscando (Canal desligado, pronto para religação, disparo por curto-circuito e sobrecarga) | |
| pisca rapidamente (Canal desligado, tensão externa na saída, possível erro de instalação) |
Dados de conexão
| Denominação conexão | Circuito de corrente principal IN+ |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 2,5 mm² |
| Denominação conexão | Circuito de corrente principal IN- |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 2,5 mm² |
| Denominação conexão | Circuito de corrente principal OUT |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 2,5 mm² |
Normas e disposições
| Normas/disposições | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 |
Classificações
| Característica | Valor |
|---|---|
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | Outro |
| Número de polos (EF001391) | 1 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidade (EF000049) | 55.6 mm |
| Método de montagem (EF000003) | Outro |
| Tensão de funcionamento (EF000111) | 30 V |
| Corrente nominal (EF000001) | 24 A |
| Limitação de corrente ativa x IN (EF011922) | 0 |
| Tipo de fusível (EF011923) | Eletrónico |
| Dispositivo de segurança (EF011924) | 4 A |
| Tempo de inatividade (EF011925) | 0.01 ms |
| Capacidade de carga max. (EF011926) | 0.015 µF |
| Com contato de sinalização remota (EF000422) | Sim |
| Temperatura ambiente durante a operação (EF007515) | -30 °C |
