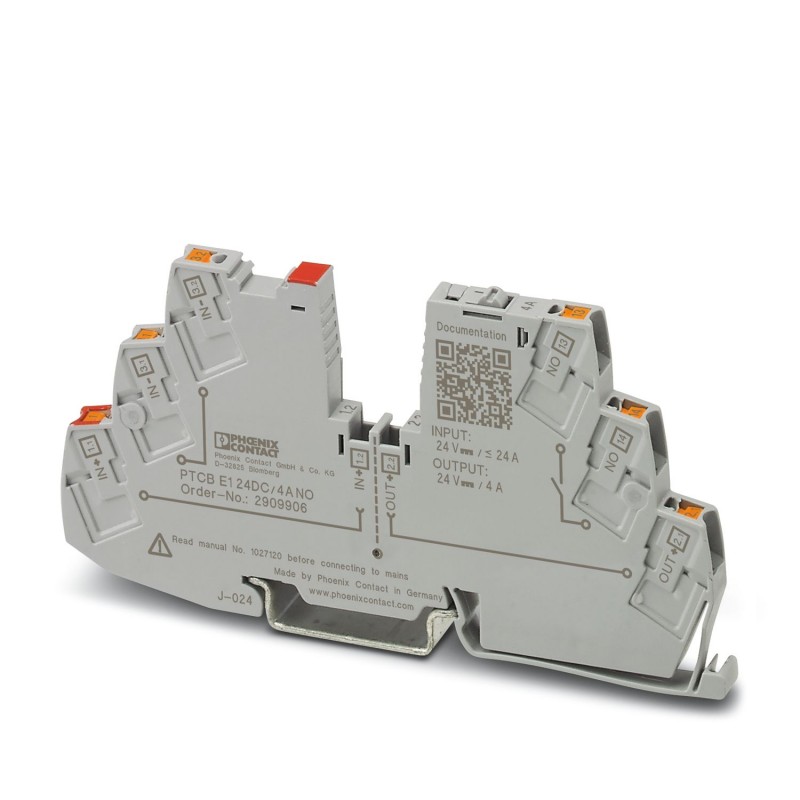

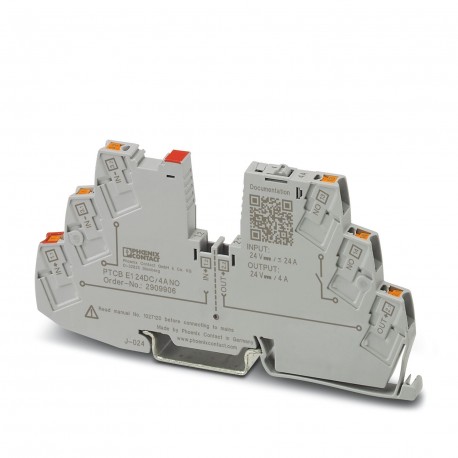

PTCB E1 24DC/4A NO 2909906 PHOENIX CONTACT Interruptor electrónico para protección de equipos de un canal pa..
PTCB E1 24DC/4A NO
2909906
PHOENIX_CONTACT
Interruptor electrónico para protección de equipos de un canal para proteger consumidores en 24 V DC en caso de sobrecarga y cortocircuito. Distribución de potencial sencilla con los componentes del sistema de bornas para carril CLIPLINE complete. Con corriente nominal fija. Para la instalación sobre carriles DIN.
Interruptor automático electrónico de canal único para la protección de consumidores de 24 V DC en caso de sobrecarga y cortocircuito. Distribución simple de potencial con los componentes del sistema completo de bloques terminales CLIPLINE. Con corriente nominal fija. Para instalación en raíles DIN.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2909906 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA135 - |
| EAN | 4055626408736 |
| Peso por unidad (sin incluir el embalaje) | 27,580 g |
| Número de tarifa arancelaria | 85363010 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 10 Hz ... 59,6 Hz (Amplitud ±0,35 mm; según IEC 60068-2-6, prueba Fc) |
| 59,6 Hz … 150 Hz (Aceleración 5g; según IEC 60068-2-6, prueba Fc) | |
| Índice de protección | IP20 |
Generalidades
| Clase de combustibilidad según UL 94 | V-0 |
|---|---|
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | gris tráfico A RAL 7042 |
| Número de polos | 1 |
| Clase de protección | III |
| Construcción | Módulo para montaje sobre carril, de una pieza |
Datos eléctricos
| Tipo de fusible | electrónico |
|---|---|
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tensión de servicio | 18 V DC ... 30 V DC |
| Tensión de dimensionamiento | 24 V DC |
| Corriente asignada IN | 24 A DC (Corriente total entrada) |
| 4 A DC (Salida de corriente nominal) | |
| Tolerancia de medición I | ± 15 % |
| Resistencia de recirculación | máx. 35 V DC |
| Elemento Fail Safe | 4 A DC |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 12 mA |
| Potencia disipada | típ. 0,3 W (sin carga) |
| < 1,3 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | 1 s |
| Tiempo de espera tras la desconexión de un canal | 5 s (en sobrecarga / cortocircuito) |
| Derating de temperatura | 21 A (Corriente total a 60 °C) |
| 24 A (Corriente total a 50 °C) | |
| 4 A (Corriente de canal a 60 °C) | |
| 4 A (Corriente de canal a 50 °C) | |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 35 V DC (Circuito de carga) |
| Caída de tensión | 0,12 V (a 4 A) |
| MTBF (IEC 61709, SN 29500) | 28571428 h (a 25 °C con 21 % de carga) |
| 14084507 h (a 40 °C con 34,25 % de carga) | |
| 2053388 h (a 60 °C con 100 % de carga) | |
| Tiempo de desconexión circuito de carga | ≤ 10 ms (en caso de cortocircuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desconexión de subtensión del circuito de carga | ≤ 17,8 V DC (activo) |
| ≥ 18,8 V DC (inactivo) | |
| Desconexión de sobretensión del circuito de carga | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| carga máx. capacitiva circuito de carga | 20000 µF (En función de la corriente de cortocircuito disponible) |
Contacto de indicación remota
| Denominación Conexión | Circuito inalámbrico |
|---|---|
| Función de conmutación | Contacto abierto |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Sección de conductor flexible con puntera, con collar aislante | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Tensión de servicio DC | 0 V DC ... 30 V DC |
| Corriente de servicio DC | 100 mA DC |
Señalización
| Canal LED apagado | apagado (Canal desconectado) |
|---|---|
| Canal LED verde | encendido (Canal conectado) |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| parpadea (Modo de programación activado) | |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea rápidamente (Canal desconectado, tensión ajena en la salida, posible fallo de instalación) |
Datos de conexión
| Denominación Conexión | Circuito principal IN+ |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con collar aislante | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Denominación Conexión | Circuito principal IN- |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con collar aislante | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Denominación Conexión | Circuito principal OUT |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con collar aislante | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 |
Clasificaciones
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidad (EF000049) | 55.6 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 24 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 4 A |
| Tiempo de desconexión (EF011925) | 0.01 ms |
| Carga capacitiva máx. (EF011926) | 0.015 µF |
| Con contacto de telecomunicación (EF000422) | Sí |
| Temperatura ambiente durante el funcionamiento (EF007515) | -30 °C |
