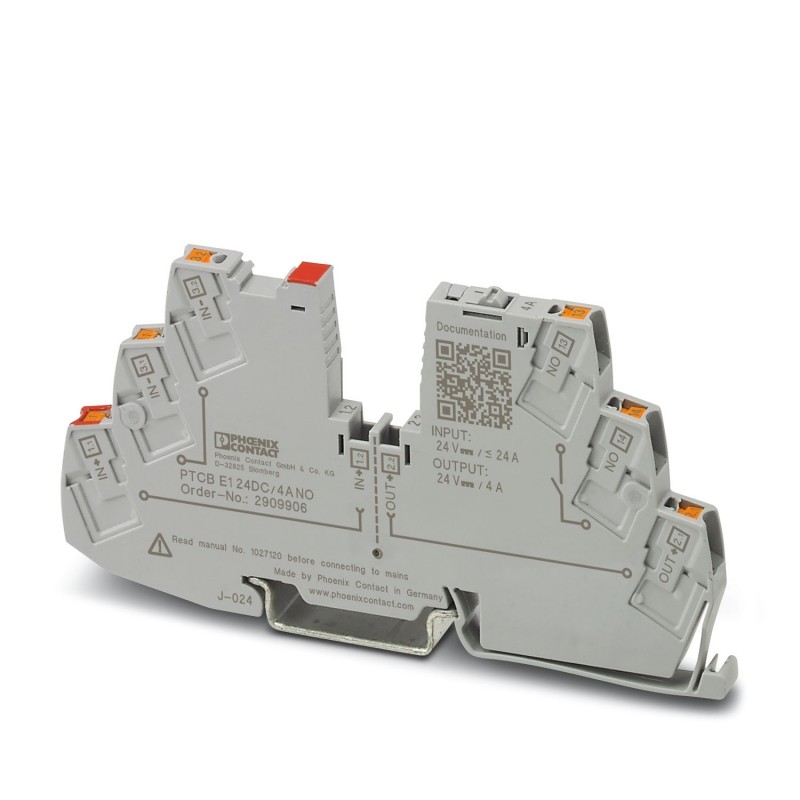

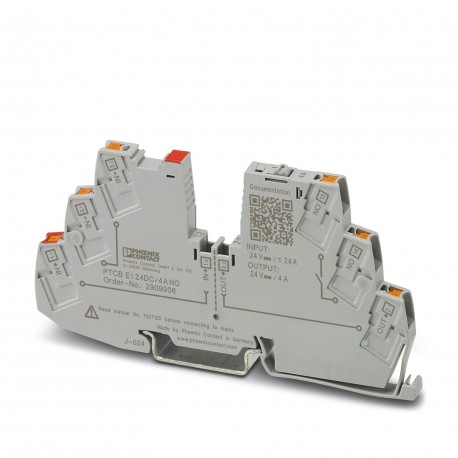

PTCB E1 24DC/4A NO 2909906 PHOENIX CONTACT Disjoncteur de protection d'appareils électronique
PTCB E1 24DC/4A NO
2909906
PHOENIX_CONTACT
Disjoncteur de protection d'appareils électronique
Interrupteur électronique de protection des équipements monocanaux pour protéger les consommateurs en 24 V DC en cas de surcharge et de court-circuit. Distribution facile du potentiel avec les composants du système complet de borniers CLIPLINE. Avec courant nominal fixe. Pour l’installation sur des rails DIN.
Disjoncteur électronique à 1 canal, pour la protection de quatre récepteurs 24 V DC en cas de surcharge et de court-circuit. Répartition facile du potentiel avec les composants du système de blocs de jonction CLIPLINE complete. Avec intensité nominale fixe. Pour l'installation sur des rails DIN.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | |
| Remarque | EN 50121-3-2: Applications ferroviaires - Compatibilité électromagnétique - Partie 3-2 : véhicules ferroviaires – appareils |
| Raccordement pour la ligne de signaux contrôlé selon la norme EN 61000-4-4, avec 1kV ; l'exploitant doit éventuellement prévoir des mesures de protection | |
| Les courts-circuits puissants répétés peuvent réduire l'intégrale de fusion du fusible en amont intégré. | |
Propriétés du produit
| Type de produit | Disjoncteur de protection d'appareils, électronique |
| Gamme de produits | PTCB |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 1 |
| Nombre de voies | 1 |
| État de la gestion des données | |
| Révision de l'article | 14 |
| Propriétés d'isolation | |
| Classe de protection | III |
| Degré de pollution | 2 |
Propriétés électriques
| Généralités | |
| Tension de service | 18 V DC ... 30 V DC |
| Tension de référence | 24 V DC |
| Courant de référence IN | 24 A DC (Courant total entrée) |
| 4 A DC (Intensité nominale sortie) | |
| Courant assigné (préréglé) | 4 A |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Mode de déclenchement | E (électronique) |
| Résistance à l'alimentation de retour | max. 35 V DC |
| Fusible requis en amont | Uniquement nécessaire si Imaxde l'alimentation > puissance de coupure en cas de court-circuit. Élément Fail-Safe intégré. |
| Pouvoir de coupure de court-circuit | 300 A |
| Rigidité diélectrique | max. 35 V DC (Circuit de charge) |
| Fusible | électronique |
| Rendement | > 99 % |
| Courant de repos I0 | typ. 12 mA |
| Puissance dissipée | typ. 0,3 W (à vide) |
| < 1,3 W (en régime nominal) | |
| Durée d'initialisation du module | < 0,55 s |
| Temps d'attente après déconnexion d'un canal | 5 s (en surcharge / court-circuit) |
| Tolérance de mesure I | ± 15 % |
| Derating de température | 21 A (Courant total à 60 °C) |
| 24 A (Courant total à 50 °C) | |
| 4 A (Courant de canal à 60 °C) | |
| 4 A (Courant de canal à 50 °C) | |
| MTBF (IEC 61709, SN 29500) | 28571428 h (à 25 °C avec 21 % de charge) |
| 14084507 h (à 40 °C avec 34,25 % de charge) | |
| 2053388 h (à 60 °C avec 100 % de charge) | |
| Chute de tension | 0,12 V (à 4 A) |
| Elément Fail Safe | 4 A DC |
| Circuit de charge | |
| Temps de coupure | ≤ 10 ms (en cas de court-circuit > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Arrêt en cas de sous-tension | ≤ 17,8 V DC (active) |
| ≥ 18,8 V DC (désactivé) | |
| Arrêt en cas de surtension | ≥ 30,5 V DC (active) |
| ≤ 29,5 V DC (désactivé) | |
| Charge capacitive max. | 15000 µF (En fonction du courant de court-circuit disponible) |
| Affichage/signalisation à distance | |
| Dénomination connexion | Circuit de signalisation à distance |
| Fonction de commutation | Contact NO |
| Tension de service | 0 V DC ... 30 V DC |
| Courant de service | 100 mA DC |
Caractéristiques de raccordement
| Circuit principal IN+ | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal IN- | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal OUT | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit de signalisation à distance | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 14 |
| Section de conducteur souple avec embout et douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
Signalisation
| Canal LED arrêt | désactivé (Canal désactivé) |
| Canal LED jaune | allumé (Canal mis en circuit, charge du canal > 80 %) |
| clignote (Mode de programmation actif) | |
| Canal LED vert | allumé (Canal activé) |
| Canal LED rouge | allumé (Canal mis hors circuit, surtension ou sous-tension active) |
| s'éclaire temporairement (Canal mis hors circuit, phase de refroidissement 5 s, déclenchement de surcharge ou de court-circuit) | |
| clignote (Canal mis hors circuit, prêt à la remise en circuit, déclenchement de surcharge ou de court-circuit) | |
| clignote rapidement (Canal désactivé, tension extérieure au niveau de la sortie, possible erreur d'installation) |
Dimensions
| Dessin coté |  |
| Largeur | 6,2 mm |
| Hauteur | 105,8 mm |
| Profondeur | 55,6 mm (avec profilé 7,5 mm) |
Indications sur les matériaux
| Couleur | gris (RAL 7042) |
| Matériau | PBT |
| PBT | |
| Classe d'inflammabilité selon UL 94 | V-0 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Altitude | ≤ 3000 m jusqu'à 52 °C (amsl) |
| ≤ 4000 m jusqu'à 46 °C (amsl) | |
| Test hygrométrique | 96 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (CEI 60068-2-27, test Ea) |
| Vibration (fonctionnement) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm ; selon CEI 60068-2-6, test Fc) |
| 59,6 Hz … 150 Hz (Accélération 5g ; selon CEI 60068-2-6, test Fc) | |
| 5 Hz … 100 Hz (Recherche de résonance 4 g ; fréquence de résonance 4 g ; 90 min suivant DNV GL classe B) | |
Homologations
| Homologation UL | |
| Repérage | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D; T4 (Hazardous Location) | |
| Homologation construction navale | |
| Repérage | DNV GL |
| Test aux gaz nocifs | |
| Repérage | ISA S71.04.2013 G3 Harsh Group A |
| Données GL DNV | |
| Temperature | D |
| Humidity | B |
| Vibration | B |
| EMC | B |
| Enclosure | A |
Normes et spécifications
| Normes/prescriptions | EN 61000-6-2 |
| Remarque | CEM - immunité pour les domaines industriels |
| Normes/prescriptions | EN 61000-6-3 |
| Remarque | CEM - émission de perturbation pour les zones résidentielles, commerciales et de l'industrie légère |
| Normes/prescriptions | EN 60068-2-78 |
| Remarque | Influences environnementales - humidité et chaleur constantes |
| Normes/prescriptions | EN 50178 |
| Remarque | Equipement d'installations à courant fort avec équipements électriques |
| Normes/prescriptions | EN 60068-2-6 |
| Remarque | Influences environnementales - oscillation (sinusoïdale) |
| Normes/prescriptions | EN 60068-2-27 |
| Remarque | Influences environnementales - chocs |
| Normes/prescriptions | EN 60068-2-30 |
| Remarque | Influences de l'environnement – Partie 2-30 : essais – contrôle Db : essai cyclique de chaleur humide |
| Normes/prescriptions | EN 61373 |
| Remarque | Applications ferroviaires - équipement des véhicules ferroviaires - essais de résistance aux vibrations et aux chocs |
| Normes/prescriptions | EN 45545-2 |
| Remarque | Applications ferroviaires - protection contre les incendies dans les véhicules ferroviaires - Partie 2 : exigences du comportement au feu des matériaux et des composants |
Montage
| Type de montage | Profilé : 35 mm |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 105.8 mm |
| Profondeur (EF000049) | 55.6 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 30 V |
| Courant nominal (EF000001) | 24 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 4 A |
| Temps de désactivation (EF011925) | 0.01 ms |
| Charge capacitive maximale (EF011926) | 0.015 µF |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Température ambiante en fonctionnement (EF007515) | -30 °C |
