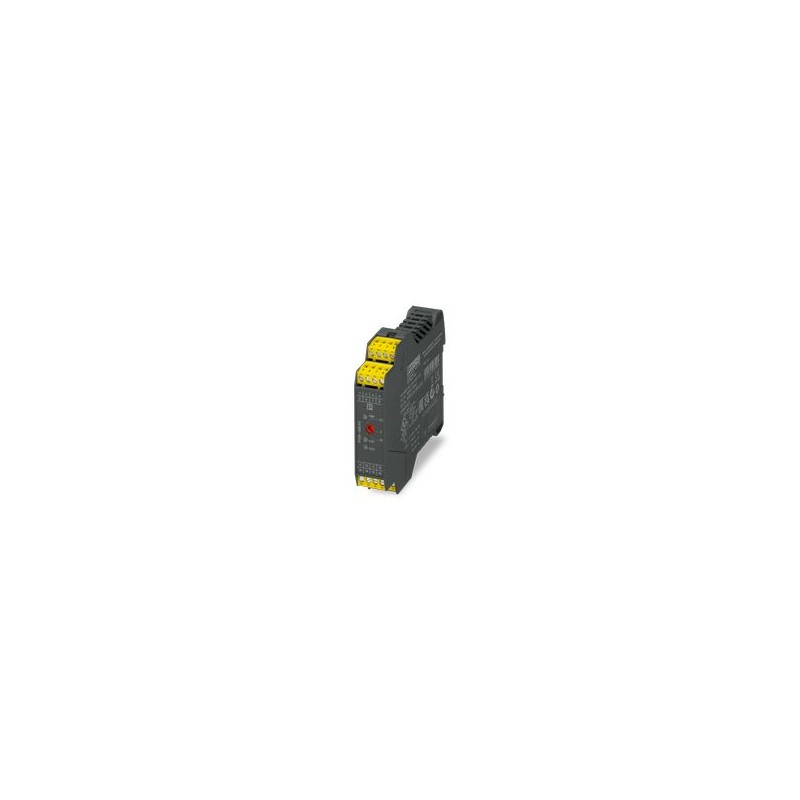

PSR-ME40-4NO-2NC-24DC-SC-SET35 1397653 PHOENIX CONTACT Relé de Segurança
PSR-ME40-4NO-2NC-24DC-SC-SET35
1397653
PHOENIX_CONTACT
Relé de Segurança
Conjunto de 35 relés de segurança, como extensão de contato, 0,5 s de atraso de desexcitação ajustável, ... 30 s, 4 circuitos de habilitação, 1 circuito de realimentação, juntamente com equipamento básico até a categoria 3, PL d de acordo com a norma EN ISO 13849, terminal de parafuso conectável, largura: 22,5 mm
Home > PHOENIX_CONTACT
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Tipo de produto | Relé de Segurança |
| Família de produtos | PSRclassic |
| aplicação | Módulo de expansão |
| Vida útil mecânica | aprox.107Periodicidades de mudança de status |
| Tipo de relé | Relé eletromecânico com contatos de condução forçada conforme IEC/EN 61810-3 |
| Vezes | |
| Tempo de reação típico | Typ. 40 ms (com início automático Us) |
| Horário típico de abertura | 50 ms (com ativação via A1) |
| Margem de tempo de atraso | 0,5 s ... 30 seg ±40% |
| Tempo de reinicialização | < 1 seg (Tempo de inicialização) |
| Tempo de recuperação | Tempo de atraso + 500ms |
Propriedades Elétricas
| Potência Máxima Dissipada com Condição Nominal | 17 W (Us= 26,4 V, Ilitro² = 72 A², PTotal Máximo= 2,6 W + 14,4 W) |
| Tipo de operação nominal | Tempo de trabalho 100% |
| Linhas de creepage e intervalos de ar entre circuitos | |
| Tensão de isolamento de dimensionamento | 250 V |
| Dimensionamento/Tensão Transiente de Isolamento | Veja o capítulo Coordenação de isolamentos |
| Alimentação | |
| Denominação | A1/A2 |
| Tensão de alimentação atribuída do circuito de controle Us | 24 V DC -15% / +10% |
| Controle de Dimensionamento de Corrente de Alimentação Is | Typ. 77 mA (com Us) |
| Consumo de energia em forma de Us | Typ. 1,85 W |
| Corrente de entrada | < 2,5 A (U typ.s, Δt = 1 ms) |
| Tempo de filtro | 5 ms (com brownouts em forma de Us) |
| Circuito de Proteção | Prot. contra a inversão de polaridade; Diodo Supressor |
Dados de entrada
| Digital: K1/K2 | |
| Descrição do Bilhete | Orientado para a segurança |
| Número de Inscrições | 1 |
| Faixa de tensão de entrada Sinal "0" | 0 V DC ... 5 V CC |
| Faixa de tensão de entrada Sinal "1" | 20,4 V ... 26,4 V |
| Sinal de Faixa de Corrente de Entrada "0" | 0 mA ... 2 mA |
| Tempo de filtro | 1 ms (Largura do Pulso de Teste; Baixo Pulso de Teste) |
| 1 s (Largura do Pulso de Teste; Pulso de Teste Baixo) | |
| Não há suporte para Clear Test Boost/High Test Boost. | |
| Resistência total admissível da linha máx. | 50 Ω |
| Circuito de Proteção | Diodo supressor |
| Absorção de corrente | Typ. 14 mA |
Dados de saída
| Revezamento: Circuitos de viagem (27/28, 37/38, 47/48, 57/58) | |
| Descrição da saída | cada 2 NO em série, orientado para a segurança, livre de potencial |
| Número de saídas | 4 |
| Tipo de comutação de contato | 4 circuitos de gatilho |
| Material de Contato | AgSnO2 |
| Tensão de comutação | mínimo 10 V AC/DC |
| 250 V CA | |
| Potência mínima de comutação | mínimo 100 mW |
| Corrente de entrada | mínimo 10 mA |
| máx. 6 A | |
| Capacidade de ruptura de acordo com IEC 60947-5-1 | 5 A (AC15) |
| 6 A (DC13) | |
| Limite de Corrente Constante | 6 A (Observar curva de redução e limite de carga) |
| Quadrado. Soma atual | 72 A2(observar depreciação) |
| Frequência de comutação | 0,5 Hz |
| Vida útil mecânica | 10x 106Operações |
| Fusível de saída | 10 A gL/gG |
| 4 A gL/gG (para aplicações de baixa demanda) | |
| Relé: Circuito de Reconhecimento (15/16) | |
| Descrição da saída | Contato diagnóstico, 2 NC em série, flutuante |
| Número de saídas | 1 |
| Tipo de comutação de contato | 2 NC em série |
| Material de Contato | AgSnO2 |
| Tensão de comutação | mínimo 10 V AC/DC |
| 250 V CA | |
| Potência mínima de comutação | mínimo 100 mW |
| Corrente de entrada | mínimo 10 mA |
| máx. 1 A | |
| Capacidade de ruptura de acordo com IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Limite de Corrente Constante | 1 A |
| Quadrado. Soma atual | 1 A2 |
| Frequência de comutação | 0,5 Hz |
| Vida útil mecânica | 10x 106Operações |
| Fusível de saída | 1 A gL/gG |
| Relé: Circuito de Sinalização (65/66) | |
| Descrição da saída | 2 NC em paralelo, sem orientação de segurança, flutuante |
| Número de saídas | 1 |
| Material de Contato | AgSnO2 |
| Tensão de comutação | mínimo 10 V AC/DC |
| 250 V CA | |
| Potência mínima de comutação | mínimo 100 mW |
| Corrente de entrada | máx. 1 A |
| Capacidade de ruptura de acordo com IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Limite de Corrente Constante | 1 A |
| Quadrado. Soma atual | 1 A2 |
| Vida útil mecânica | 10x 106Operações |
| Fusível de saída | 1 A (gL/gG) |
Dados de conexão
| Tecnologia de conexão | |
| Ficha | sim |
| Conectando condutores | |
| Tipo de conexão | Conexão de parafuso |
| Seção rígida do condutor | 0,2 mm² ... 2,5 mm² |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção de arame AWG | 24 ... 12 |
| Comprimento para ser desolado | 7 mm |
| Rosca | M3 |
| Torque de aperto | 0,5 Nm ... 0.6 Nm |
Sinalização
| Indicação de status | 2 x LED verde |
| Display de tensão de operação | 1 x LED verde |
Dimensões
| Largura | 22,5 mm |
| altura | 112,2 milímetros |
| profundidade | 114,5 mm |
Dados Relevantes
| Material da concha | Poliamida |
Parâmetros
| Dados Técnicos de Segurança | |
| Categoria Stop | 1 |
| Dados técnicos de segurança: EN ISO 13849 | |
| categoria | 3 |
| Nível de Desempenho (PL) | d |
| Dados técnicos de segurança: IEC 61508 - alta demanda | |
| Nível de Integridade de Segurança (SIL) | 2 |
| Dados técnicos de segurança: IEC 61508 - baixa demanda | |
| Nível de Integridade de Segurança (SIL) | 2 |
| Dados técnicos de segurança: EN IEC 62061 | |
| Nível de Integridade de Segurança (SIL) | 2 |
Condições ambientais e de vida
| Condições ambientais | |
| Índice de proteção | IP20 |
| Grau mínimo de protecção do local de instalação | IP54 |
| Temperatura Ambiente (Serviço) | -20 °C ... 55 °C (observar a depreciação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Altura de fixação | ≤ 2000 m (via NN) |
| Umidade do ar admissível (armazenamento/transporte) | 75% (Em média, ocasionalmente 85%, sem condensação) |
| Umidade do ar permitida (serviço) | 75% (Em média, ocasionalmente 85%, sem condensação) |
| Colisão | 35% |
| Vibração (serviço) | 10 Hz... 150 Hz, amplitude 0,15 mm, 2g |
Aprovações
| Ce | |
| Marcado | Conformidade CE |
Padrões e especificações
| Linhas de creepage e intervalos de ar entre circuitos | |
| Normas/Especificações | DIN EN 60947-1 |
assembléia
| Tipo de montagem | Montagem em trilho |
| Instruções de instalação | veja Curva de desclassificação |
| Posição para montagem | Vertical ou horizontal |
| Tipo de conexão | Conexão de parafuso |
