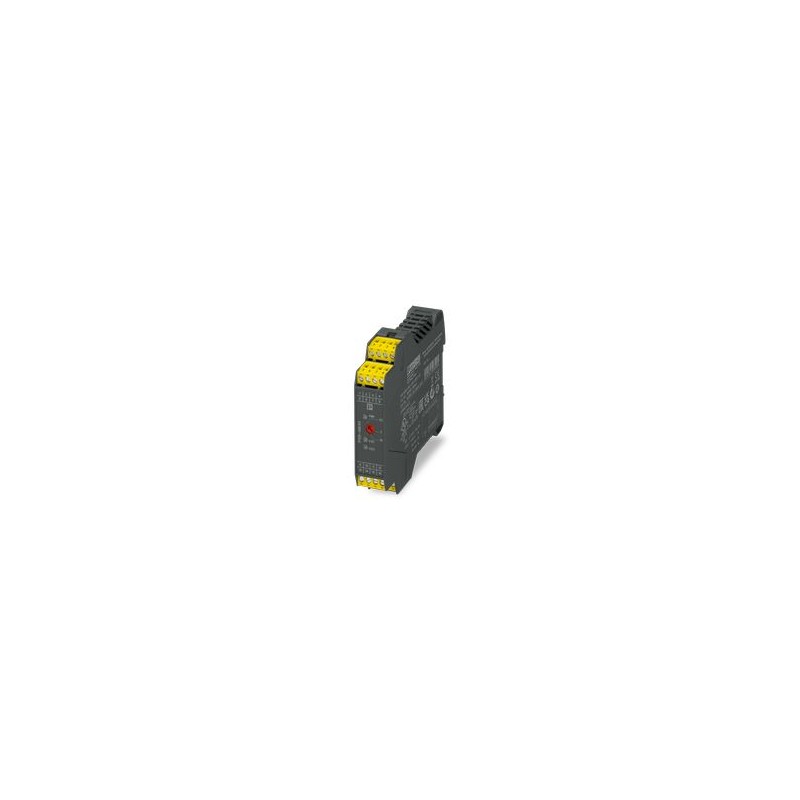

PSR-ME40-4NO-2NC-24DC-SC-SET35 1397653 PHOENIX CONTACT Ensemble de 35 relais de sécurité comme extension de .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PSR-ME40-4NO-2NC-24DC-SC-SET35 1397653 PHOENIX CONTACT Ensemble de 35 relais de sécurité comme extension de ..

PSR-ME40-4NO-2NC-24DC-SC-SET35

1397653

PHOENIX_CONTACT

Ensemble de 35 relais de sécurité comme extension de contact, retard de désexcitation réglable de 0,5 s ... 30 s, 4 circuits d’activation, 1 circuit de retour, avec équipement de base jusqu’à la catégorie 3, PL d selon EN ISO 13849, borne à vis enfichable, largeur : 22,5 mm

Relais de sécurité

Jeu de 35 relais de sécurité comme extension de contact, délai de décrochage réglable à partir de 0,5 s ... 30 s, 4 chemins de courant d’activation, 1 chemin de courant de confirmation, avec appareil de base jusqu’à Cat. 3, PL d conformément à la norme EN ISO 13849, bornier à vis enfichable, largeur : 22,5 mm

Plus de détails


Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque

Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $5,245.89
Prix unitaire: $5,245.89
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fiche technique
Propriétés du produit
Type de produitRelais de sécurité
Famille de produitsPSRclassique
applicationModule d’extension
Durée de vie mécaniqueenviron 107Cycles
Type de relaisRelais électromécanique avec contacts guidés par la force conformément à la norme IEC/EN 61810-3
Fois
Temps de réponse typiquetyp. 40 ms (pour Usdémarrage automatique)
Temps de relâchement typique50 ms (à la demande via A1)
Plage de temps de retard0,5 s ... 30 s ±40 %
Heure de redémarrage< 1 s (Temps de démarrage)
Temps de récupérationTemps de retard +500 ms
Propriétés électriques
Dissipation de puissance maximale pour l’état nominal17 W (Us= 26,4 V, Il² = 72 A², PTotal max= 2,6 W + 14,4 W)
Mode de fonctionnement nominalFacteur de fonctionnement de 100 %
Dégagements d’air et lignes de fuite entre les circuits d’alimentation
Tension d’isolation nominale250 V
Tension de surtension/isolation nominaleVoir la section « Coordination de l’isolation »
approvisionnement
DésignationA1/A2
Tension d’alimentation nominale du circuit de commande Us24 V DC -15 % / +10 %
Courant nominal d’alimentation de commande Istyp. 77 mA (à Us)
Consommation d’énergie à Ustyp. 1,85 W
Courant d’appel< 2,5 A (généralement avec Us, Δt = 1 ms)
Temps de filtrage5 ms (en cas de creux de tension à Us)
Circuit de protectionProtection contre l’inversion de polarité ; Diode suppresseur
Données d’entrée
Numérique : K1/K2
Description de l’entréeliés à la sécurité
Nombre d’entrées1
Plage de tension d’entrée signal « 0 »0 V CC ... 5 V CC
Plage de tension d’entrée signal « 1 »20,4 V ... 26,4 V
Signal de plage de courant d’entrée « 0 »0 mA ... 2 mA
Temps de filtrage1 ms (largeur d’impulsion de test pour les impulsions de test faibles)
1 s (fréquence du pouls de test pour un pouls de test faible)
Aucune impulsion de test de luminosité / impulsions de test élevée n’est autorisée.
Résistance globale max. admissible du conducteur50 Ω
Circuit de protectionDiode suppresseur
Consommation de couranttyp. 14 mA
Données de sortie
Relais : Activation des chemins de courant (27/28, 37/38, 47/48, 57/58)
Description de la sortie2 contacts N/O en série, liés à la sécurité, flottants
Nombre de sorties4
Type de commutation de contact4 Activation des chemins actuels
Matériel de contactAgSnO2
Tension de commutationmin. 10 V AC/DC
max. 250 V AC
Capacité de commutationmin. 100 mW
Courant d’appelmin. 10 mA
max. 6 A
Capacité de commutation conformément à la norme CEI 60947-5-15 A (AC15)
6 A (DC13)
Limitation du courant continu6 A (Respecter le déclassement et la courbe de limite de charge)
Sq. Courant total72 A2(observer le déclassement)
Fréquence de commutationmax. 0,5 Hz
Durée de vie mécanique10 x 106Cycles
Fusible de sortie10 A gL/gG
4 A gL/gG (pour les applications à faible demande)
Relais : Chemin de courant de confirmation (15/16)
Description de la sortieContact de diagnostic, 2 NF en série, flottant
Nombre de sorties1
Type de commutation de contact2 contacts N/F en série
Matériel de contactAgSnO2
Tension de commutationmin. 10 V AC/DC
max. 250 V AC
Capacité de commutationmin. 100 mW
Courant d’appelmin. 10 mA
max. 1 A
Capacité de commutation conformément à la norme CEI 60947-5-11 A (AC15)
1 A (DC13)
Limitation du courant continu1 A
Sq. Courant total1 A2
Fréquence de commutationmax. 0,5 Hz
Durée de vie mécanique10 x 106Cycles
Fusible de sortie1 A gL/gG
Relais : Chemin de courant de signalisation (65/66)
Description de la sortie2 contacts N/F parallèles, non liés à la sécurité, flottants
Nombre de sorties1
Matériel de contactAgSnO2
Tension de commutationmin. 10 V AC/DC
250 V c.a.
Capacité de commutationmin. 100 mW
Courant d’appelmax. 1 A
Capacité de commutation conformément à la norme CEI 60947-5-11 A (AC15)
1 A (DC13)
Limitation du courant continu1 A
Sq. Courant total1 A2
Durée de vie mécanique10 x 106Cycles
Fusible de sortie1 A (gL/gG)
Données de connexion
Technologie de connexion
Enfichablesoui
Connexion du conducteur
Méthode de connexionConnexion à vis
Section du conducteur rigide0,2 mm² ... 2,5 mm²
Section du conducteur flexible0,2 mm² ... 2,5 mm²
Section du conducteur AWG24 ... 12
Longueur de décapage7 mm
Filetage de visM3
Couple de serrage0,5 Nm ... 0,6 Nm
Signalisation
Affichage de l’état2 x LED vertes
Affichage de la tension de fonctionnement1 x LED verte
taille
Largeur22,5 mm
hauteur112,2 millimètre
profondeur114,5 mm
Caractéristiques des matériaux
Matériau de logementPolyamide
Caractéristiques
Données de sécurité
Catégorie d’arrêt1
Données de sécurité : EN ISO 13849
catégorie3
Niveau de performance (PL)d
Données de sécurité : IEC 61508 - Forte demande
Niveau d’intégrité de sécurité (SIL)2
Données de sécurité : IEC 61508 - Faible demande
Niveau d’intégrité de sécurité (SIL)2
Données de sécurité : EN IEC 62061
Niveau d’intégrité de sécurité (SIL)2
Conditions environnementales et réelles
Conditions ambiantes
Degré de protectionIP20 (en)
Degré de protection min. de l’emplacement de l’inst.IP54
Température ambiante (fonctionnement)-20 °C ... 55 °C (respecter le déclassement)
Température ambiante (stockage/transport)-40 °C ... 70 °C
Altitude maximale≤ 2000 m (Au-dessus du niveau de la mer)
Humidité de l’air max. admissible (stockage/transport)75 % (en moyenne, 85 % peu fréquemment, sans condensation)
Humidité relative max. admissible (fonctionnement)75 % (en moyenne, 85 % peu fréquemment, sans condensation)
Choc35%
Vibration (fonctionnement)10 Hz ... 150 Hz, amplitude 0,15 mm, 2g
Approbations
après Jésus-Christ
IdentificationConforme à la norme CE
Normes et réglementations
Dégagements d’air et lignes de fuite entre les circuits d’alimentation
Normes/réglementationsDIN EN 60947-1
montage
Type de montageMontage sur rail DIN
Instructions de montageVoir courbe de déclassement
Position de montageverticale ou horizontale
Méthode de connexionConnexion à vis

ETIM for 1397653 Relais (EC001449)
