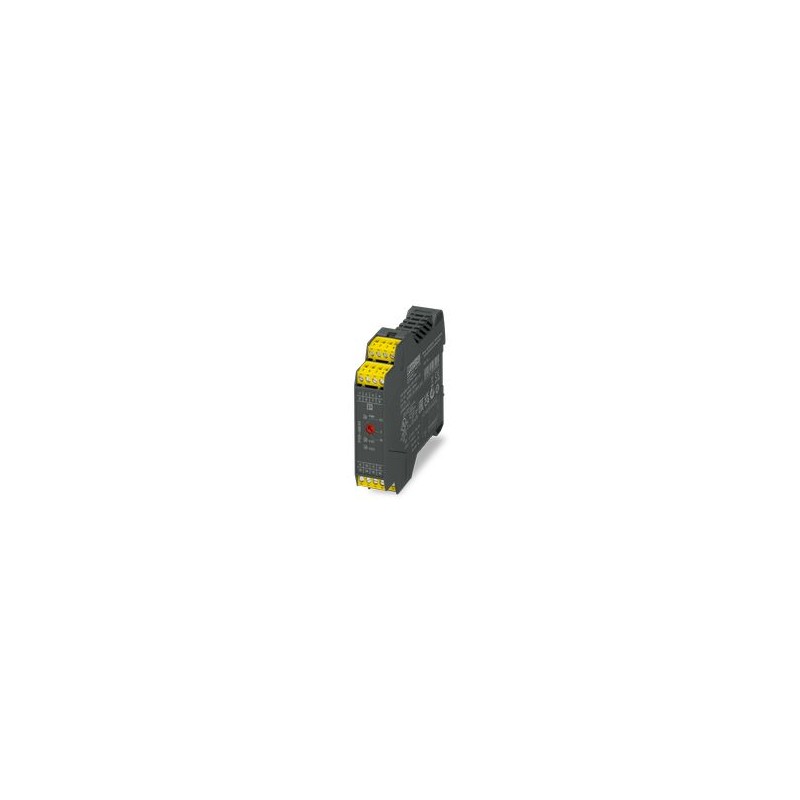

PSR-ME40-4NO-2NC-24DC-SC-SET35 1397653 PHOENIX CONTACT Set di 35 relè di sicurezza come estensione dei conta..
PSR-ME40-4NO-2NC-24DC-SC-SET35
1397653
PHOENIX_CONTACT
Set di 35 relè di sicurezza come estensione dei contatti, ritardo di diseccitazione regolabile di 0,5 s, ... 30 s, 4 circuiti di abilitazione, 1 circuito di retroazione, insieme all'equipaggiamento di base fino alla categoria 3, PL d secondo EN ISO 13849, morsetto a vite a innesto, larghezza: 22,5 mm
Relè di sicurezza
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Proprietà dell'oggetto
| Tipo di prodotto | Relè di sicurezza |
| Famiglia di prodotti | PSRclassic |
| applicazione | Modulo di espansione |
| Durata meccanica | circa 107Periodicità dei cambiamenti di stato |
| Tipo di relè | Relè elettromeccanico con contatti a conduzione forzata secondo IEC/EN 61810-3 |
| Tempi | |
| Tempo di reazione tipico | Typ. 40 ms (con avvio automatico Us) |
| Orario di apertura tipico | 50 ms (con attivazione tramite A1) |
| Margine di tempo di ritardo | 0,5 secondi ... 30 sec ±40% |
| Tempo di riavvio | < 1 sec (tempo di avvio) |
| Tempo di recupero | Tempo di ritardo + 500ms |
Proprietà elettriche
| Potenza massima dissipata con condizione nominale | 17 W (Udi= 26,4 V, Ilitro² = 72 A², PTotale Max= 2,6 W + 14,4 W) |
| Tipo di funzionamento nominale | Orario di lavoro 100% |
| Linee di dispersione e traferri tra i circuiti | |
| Dimensionamento della tensione di isolamento | 250 V |
| Dimensionamento/Tensione transitoria di isolamento | Vedere il capitolo Coordinamento degli isolamenti |
| Alimentazione | |
| Denominazione | A1/A2 |
| Tensione di alimentazione assegnata del circuito di controllo Udi | 24 V DC -15% / +10% |
| Corrente di alimentazione per il controllo del dimensionamento Idi | Typ. 77 mA (con Udi) |
| Consumo energetico a forma di Udi | Typ. 1,85 W |
| Corrente di input | < 2,5 A (U tip.di, Δt = 1 ms) |
| Tempo di filtro | 5 ms (con cali di tensione a forma di Us) |
| Circuito di protezione | Prot. contro l'inversione di polarità; Diodo soppressore |
Dati di input
| Digitale: K1/K2 | |
| Descrizione del biglietto | Orientato alla sicurezza |
| Numero di voci | 1 |
| Segnale dell'intervallo di tensione di ingresso "0" | 0 V DC ... 5 V CC |
| Segnale dell'intervallo di tensione di ingresso "1" | 20,4 V ... 26,4 V |
| Segnale dell'intervallo di corrente di ingresso "0" | 0 mA ... 2 mA |
| Tempo di filtro | 1 ms (Larghezza dell'impulso di prova; Impulso di prova basso) |
| 1 s (Larghezza dell'impulso di prova; Impulso di prova basso) | |
| Clear Test Boost/High Test Boost non è supportato. | |
| Resistenza di linea totale ammissibile max. | 50 Ω |
| Circuito di protezione | Diodo soppressore |
| Assorbimento di corrente | Typ. 14 mA |
Dati di output
| Relè: Circuiti di sgancio (27/28, 37/38, 47/48, 57/58) | |
| Descrizione dell'output | ciascuno 2 NO in serie, orientato alla sicurezza, a potenziale zero |
| Numero di uscite | 4 |
| Tipo di commutazione dei contatti | 4 circuiti di attivazione |
| Materiale di contatto | AgSnO2 |
| Tensione di commutazione | 10 V c.a./c.c. |
| max. 250 V AC | |
| Potenza di commutazione minima | 100 mW |
| Corrente di input | 10 mA |
| max. 6 A | |
| Potere di interruzione secondo IEC 60947-5-1 | 5 A (AC15) |
| 6 A (DC13) | |
| Limite di corrente costante | 6 A (Osservare la curva di declassamento e limite di carico) |
| Quadrato. Somma corrente | 72 A2(osservare il declassamento) |
| Frequenza di commutazione | max. 0,5 Hz |
| Durata meccanica | 10x 106Operazioni |
| Fusibile di uscita | 10 A gL/gG |
| 4 A gL/gG (per applicazioni a bassa richiesta) | |
| Relè: Circuito di riconoscimento (15/16) | |
| Descrizione dell'output | Contatto diagnostico, 2 NC in serie, flottante |
| Numero di uscite | 1 |
| Tipo di commutazione dei contatti | 2 NC in serie |
| Materiale di contatto | AgSnO2 |
| Tensione di commutazione | 10 V c.a./c.c. |
| max. 250 V AC | |
| Potenza di commutazione minima | 100 mW |
| Corrente di input | 10 mA |
| max. 1 A | |
| Potere di interruzione secondo IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Limite di corrente costante | 1 A |
| Quadrato. Somma corrente | 1 A2 |
| Frequenza di commutazione | max. 0,5 Hz |
| Durata meccanica | 10x 106Operazioni |
| Fusibile di uscita | 1 A gL/gG |
| Relè: Circuito di segnalazione (65/66) | |
| Descrizione dell'output | 2 NC in parallelo, senza orientamento di sicurezza, flottante |
| Numero di uscite | 1 |
| Materiale di contatto | AgSnO2 |
| Tensione di commutazione | 10 V c.a./c.c. |
| 250 V CA | |
| Potenza di commutazione minima | 100 mW |
| Corrente di input | max. 1 A |
| Potere di interruzione secondo IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Limite di corrente costante | 1 A |
| Quadrato. Somma corrente | 1 A2 |
| Durata meccanica | 10x 106Operazioni |
| Fusibile di uscita | 1 A (gL/gG) |
Dati di connessione
| Tecnologia di connessione | |
| Spina | sì |
| Conduttori di collegamento | |
| Tipo di connessione | Collegamento a vite |
| Sezione del conduttore rigido | 0,2 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore | 0,2 mm² ... 2,5 millimetri ² |
| Sezione del filo AWG | 24 ... 12 |
| Lunghezza da de-isolare | 7 mm |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 nanometro |
Segnaletica
| Indicazione dello stato | 2 x LED verde |
| Visualizzazione della tensione di esercizio | 1 x LED verde |
dimensioni
| Larghezza | 22,5 mm |
| altezza | 112,2 millimetri |
| profondità | 114,5 mm |
Dati materiali
| Materiale della calotta | Poliammide |
Parametri
| Dati tecnici di sicurezza | |
| Categoria di arresto | 1 |
| Dati tecnici di sicurezza: EN ISO 13849 | |
| categoria | 3 |
| Livello di prestazione (PL) | d |
| Dati tecnici di sicurezza: IEC 61508 - alta richiesta | |
| Livello di integrità della sicurezza (SIL) | 2 |
| Dati tecnici di sicurezza: IEC 61508 - bassa richiesta | |
| Livello di integrità della sicurezza (SIL) | 2 |
| Dati tecnici di sicurezza: EN IEC 62061 | |
| Livello di integrità della sicurezza (SIL) | 2 |
Condizioni ambientali e di vita
| Condizioni ambientali | |
| Indice di protezione | IP20 |
| Grado minimo di protezione del sito di installazione | IP54 |
| Temperatura ambiente (servizio) | -20 °C ... 55 °C (tenere conto del declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Altezza di fissaggio | ≤ 2000 m (via NN) |
| Umidità dell'aria max. ammissibile (stoccaggio/trasporto) | 75% (in media, occasionalmente 85%, senza condensa) |
| Umidità dell'aria max. ammissibile (di servizio) | 75% (in media, occasionalmente 85%, senza condensa) |
| Scontro | 35% |
| Vibrazione (servizio) | 10 Hz ... 150 Hz, ampiezza 0,15 mm, 2g |
Approvazioni
| dopo Cristo | |
| Marcato | Conformità CE |
Norme e specifiche
| Linee di dispersione e traferri tra i circuiti | |
| Norme/Specifiche | DIN EN 60947-1 |
Assemblea
| Tipo di montaggio | Montaggio su guida |
| Istruzioni per l'installazione | vedi Curva di declassamento |
| Posizione per il montaggio | Verticale o orizzontale |
| Tipo di connessione | Collegamento a vite |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | No |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | Sì |
| ritardo di caduta (EF001129) | 0.04 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 112.2 mm |
| profondità (EF000049) | 114.5 mm |
