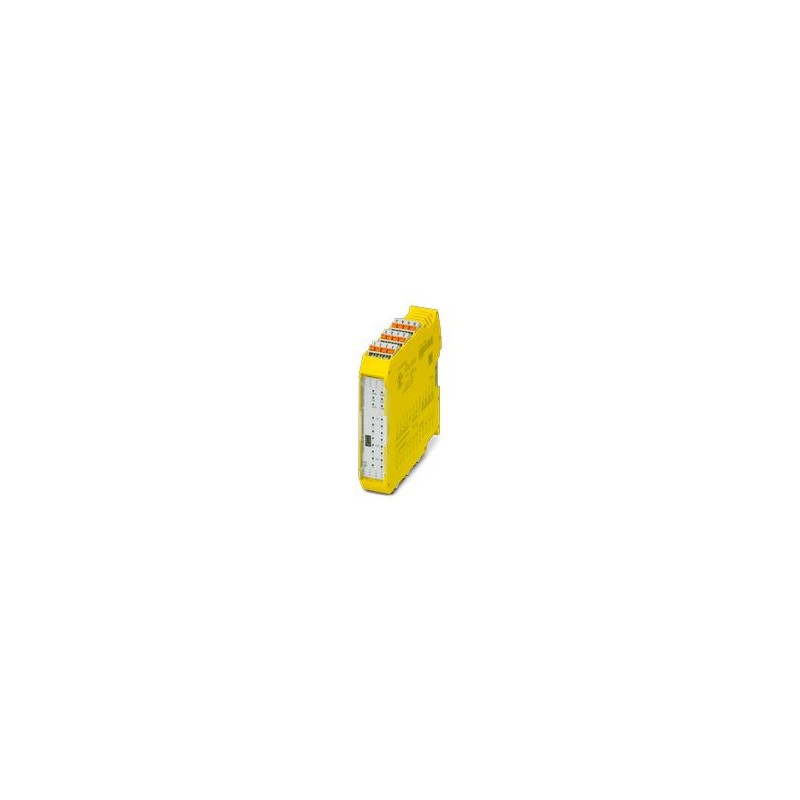

PSR-M-B2-XC-SDI8-SDO4-DO4-PI 1337849 PHOENIX CONTACT Módulo de segurança configurável (módulo básico), 8 ent..
PSR-M-B2-XC-SDI8-SDO4-DO4-PI
1337849
PHOENIX_CONTACT
Módulo de segurança configurável (módulo básico), 8 entradas seguras, 4 saídas seguras, 4 entradas de reset ou 4 saídas de sinal, 4 saídas de clock, expansível via TBUS, até SIL 3, cat. 4/PL e, terminal push-in plug-in, conector TBUS não incluído
Configurable safety module (basic module), 8 safe inputs, 4 safe outputs, 4 reset inputs or 4 signal outputs, 4 clock outputs, can be extended via TBUS, up to SIL 3, Cat. 4/PL e, plug-in Push-in terminal block, TBUS connector not included
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
Product properties
| Product type | Safety device |
| Application | Emergency stop |
| Light grid | |
| Safety door | |
| Safe shutdown | |
| Times | |
| Response time | see user manual |
| Restart time | min. 5 s (Boot time) |
| max. 10 s (Boot time) | |
Electrical properties
| Maximum power dissipation for nominal condition | 7.48 W (with max. permissible load) |
| Nominal operating mode | 100% operating factor |
| Interfaces | DIN rail TBUS for connection to the master module, not supplied as standard |
| Air clearances and creepage distances between the power circuits | |
| Rated insulation voltage | 250 V AC |
| Rated surge voltage/insulation | See section “Insulation coordination” |
| Supply | |
| Designation | A1/A2 |
| Rated control circuit supply voltage US | 19.2 V DC ... 28.8 V DC |
| Rated control circuit supply voltage US | 24 V DC -20 % / +20 % (external fuse, typically 4 A) |
| Rated control supply current IS | typ. 55 mA (Outputs inactive) |
| Power consumption at US | typ. 1.32 W (Outputs inactive) |
| Inrush current | 9.16 A (Δt = 0.5 ms at Us) |
| Filter time | typ. 5 ms (in the event of voltage dips at Us) |
| Protective circuit | Serial protection against polarity reversal |
Input data
| Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 | |
| Description of the input | Safety-related digital inputs |
| NPN | |
| Number of inputs | 8 |
| Input voltage range "0" signal | 0 V DC ... 5 V DC (for safe Off) |
| Input voltage range "1" signal | 11 V DC ... 28.8 V DC |
| Input current range "0" signal | < 0.2 mA |
| Inrush current | max. 524 mA (Δt = 6 µs at Us) |
| Filter time | min. 3 ms (adjustable) |
| max. 250 ms (adjustable) | |
| Test pulse rate ≥ 2x set filter time, min. Test pulse rate = 10 ms | |
| max. 3 ms (Test pulse rate ≥ 10x configured filter time for low test pulse) | |
| max. 250 ms (Test pulse rate ≥ 10x configured filter time for high test pulse) | |
| Cable length | max. 100 m |
| Max. permissible overall conductor resistance | max. 1.2 kΩ (Input and reset circuit at US) |
| Current consumption | typ. 3.7 mA (typically with US) |
| max. 4.6 mA (at a control voltage of 28.8 V DC) | |
| Digital: Reset inputs (FBK) | |
| Description of the input | configurable (as signal output or reset input) |
| NPN, digital | |
| Number of inputs | 4 (Non-safe inputs) |
| Input voltage range "0" signal | 0 V DC ... 5 V DC (for safe Off) |
| Input voltage range "1" signal | 11 V DC ... 28.8 V DC |
| Input current range "0" signal | < 0.2 mA |
| Inrush current | max. 906.53 mA (Δt = 10 µs at Us) |
| Filter time | 250 ms (constant) |
| < 250 ms (Test pulse duration) | |
| > 1 s (Test pulse rate) | |
| Cable length | max. 100 m |
| Max. permissible overall conductor resistance | 1.2 kΩ (Input and reset circuit at US) |
| Current consumption | typ. 5.7 mA (typically with US) |
| max. 7 mA (at a control voltage of 28.8 V DC) | |
Output data
| Digital: O1, O2, O3, O4 | |
| Output description | Safety-related digital outputs |
| PNP, OSSD, digital | |
| IEC 61131-2 type 0.25 (observe limiting continuous current) | |
| Number of outputs | 4 |
| Short-circuit protection | no |
| Output voltage | < 0.3 V (Low state) |
| Leakage current | < 500 µA (Low state) |
| Cable length | max. 100 m |
| Max. capacitive load | max. 820 nF |
| Max. inductive load | See "Protective circuit" |
| Limiting continuous current | 400 mA (per channel) |
| 1.6 A (Total current of all safe digital outputs) | |
| Inrush current | max. 600 mA (Δt = 25 ms at Us) |
| Nominal output voltage | 24 V DC (Supply via A1) |
| Nominal output voltage range | 18.6 V DC ... 28.2 V DC (US- 0,7 V) |
| Switching frequency | max. 1/4 x tCycle[Hz] |
| Test pulses | < 235 µs (Test pulse width of low test pulses) |
| ≥ 650 ms (Test pulse rate for low test pulse) | |
| < 150 µs (Test pulse width, high test pulse) | |
| ≥ 1.5 s (Test pulse rate, high test pulse) | |
| Discharging circuit | Yes, internal |
| Signal: MO1, MO2, MO3, MO4 | |
| Output description | PNP, digital, IEC 61131-2 type 0.1 |
| non-safety-related, configurable (as signal output or reset input) | |
| Number of outputs | 4 |
| Output voltage when switched off | max. 0.1 V |
| Voltage | 24 V DC (via A1) |
| Maximum inrush current | 1.1 A (Δt = 3 s at Us) |
| Limiting continuous current | 100 mA (per channel) |
| 400 mA (Total current of all digital signal outputs) | |
| Leakage current | max. 4.5 mA (Low state) |
| Switching frequency | max. 1/4 x tCycle[Hz] |
| Short-circuit protection | Yes (self-limitation at 1.1 A) |
| Cable length | max. 100 m |
| Clock: T1, T2, T3, T4 | |
| Output description | PNP, digital, IEC 61131-2 type 0.1 |
| Number of outputs | 4 |
| Voltage | 24 V DC (via A1) |
| Maximum inrush current | 1.1 A (Δt = 3 s at Us) |
| Limiting continuous current | 100 mA (per channel) |
| 400 mA (Total current of all outputs) | |
| Test pulses | ≤ 200 µs (Test pulse duration) |
| Test pulse rate = 8 x tCycle[ms] | |
| Short-circuit protection | Yes (self-limitation at 1.1 A) |
| Cable length | max. 100 m |
| Max. capacitive load | max. 470 nF |
| Max. inductive load | max. 2.4 mH |
| Discharging circuit | Yes, internal |
Connection data
| Connection technology | |
| pluggable | yes |
| Conductor connection | |
| Connection method | Push-in connection |
| Conductor cross section rigid | 0.2 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.2 mm² ... 2.5 mm² |
| Conductor cross-section AWG | 24 ... 16 |
| Stripping length | 10 mm |
Interfaces
| Data: Service interface | |
| Connection method | USB 2.0 Hi-Speed |
| Number of connections | 1 |
| Data: Local bus | |
| Note | via the PSR-TBUS DIN rail connector |
Signaling
| Status display | 1 x LED (green), 1 x LED (orange), 1 x LED (blue) |
| 4 x LED (green, yellow, red) | |
| 12 x LED (yellow) | |
| Operating voltage display | 1 x green LED |
| Error indication | 2 x LED (red) |
Dimensions
| Width | 22.61 mm |
| Height | 107.74 mm |
| Depth | 113.6 mm |
Material specifications
| Housing material | Polyamide PA non-reinforced |
Characteristics
| Safety data: EN ISO 13849 | |
| Performance level (PL) | e (2-channel wiring) |
| d (1-channel wiring) | |
| Safety data: IEC 61508 - High-demand for 2-channel wiring | |
| Safety Integrity Level (SIL) | 3 |
| Safety data: IEC 61508 - High-demand for 1-channel wiring | |
| Safety Integrity Level (SIL) | 2 |
| Safety data | |
| Safety Integrity Level (SIL) | 2 |
| Safety data: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (2-channel wiring) |
| 2 (1-channel wiring) | |
Environmental and real-life conditions
| Ambient conditions | |
| Degree of protection | IP20 |
| Min. degree of protection of inst. location | IP54 |
| Ambient temperature (operation) | -10 °C ... 70 °C (observe derating) |
| Ambient temperature (storage/transport) | -20 °C ... 85 °C |
| Maximum altitude | ≤ 2000 m (Above sea level) |
| Max. permissible humidity (storage/transport) | 95 % (non-condensing) |
| Max. permissible relative humidity (operation) | 95 % (non-condensing) |
| Shock | 10g for Δt = 16 ms (continuous shock, 1000 shocks in each space direction) |
| Vibration (operation) | 10 Hz ... 150 Hz, 2g |
Approvals
| CE | |
| Identification | CE-compliant |
| Environmental simulation test | |
| Identification | ISA-S71.04 |
| Note | G3 |
| DNV | |
| Identification | C, EMC2 |
| Certificate | XXX |
Mounting
| Mounting type | DIN rail mounting |
| Assembly instructions | Observe derating |
| Mounting position | vertical or horizontal |
| Connection method | Push-in connection |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Adequado para monitorização de interruptores de posição (EF007270) | Sim |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Sim |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Sim |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Sim |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com entrada inicial (EF003342) | Não |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Não |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 0 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 22.61 mm |
| Altura (EF000040) | 107.74 mm |
| Profundidade (EF000049) | 113.6 mm |
